7 SDI IN C
SDI IN C 의 BNC 커넥터는 쿼드 링크 HD-SDI Ultra HD 채널 C 를
연결하는 데 사용합니다 .
8 SDI IN D
이 BNC 커넥터는 쿼드 링크 HD-SDI
Ultra HD 채널 D 를 연결하는 데 사용합니다 .
이더넷 PoE+
9
이더넷 연결을 통해 Teranex Mini 를 네트워크 스위치나 컴퓨터에 연결하여 Blackmagic
Teranex Setup 에서 설정을 변경할 수 있습니다 . 이더넷 포트는 이더넷 전원 장치 (PoE+)
또한 지원합니다 .
10 SDI OUTPUTS
이 두 개의 BNC 커넥터를 통해 두 개의 12G-SDI 신호를 각각 출력할 수 있습니다 .
스위치
스위치 6 의 ON/OFF 설정을 통해 3G-SDI 출력 표준을 변경하여 레벨 A 또는 레벨 B 의 3G-SDI
비디오만 수신할 수 있는 장비와의 호환성을 유지할 수 있습니다 . 기본 설정은 Level B 이며 , 설정
스위치 6 을 Off 로 설정하여 이용합니다 . 레벨 A 비디오를 출력하려면 스위치 6 을 On 으로 설정하세요 .
이러한 설정은 3G-SDI 비디오 출력 시에만 적용됩니다 .

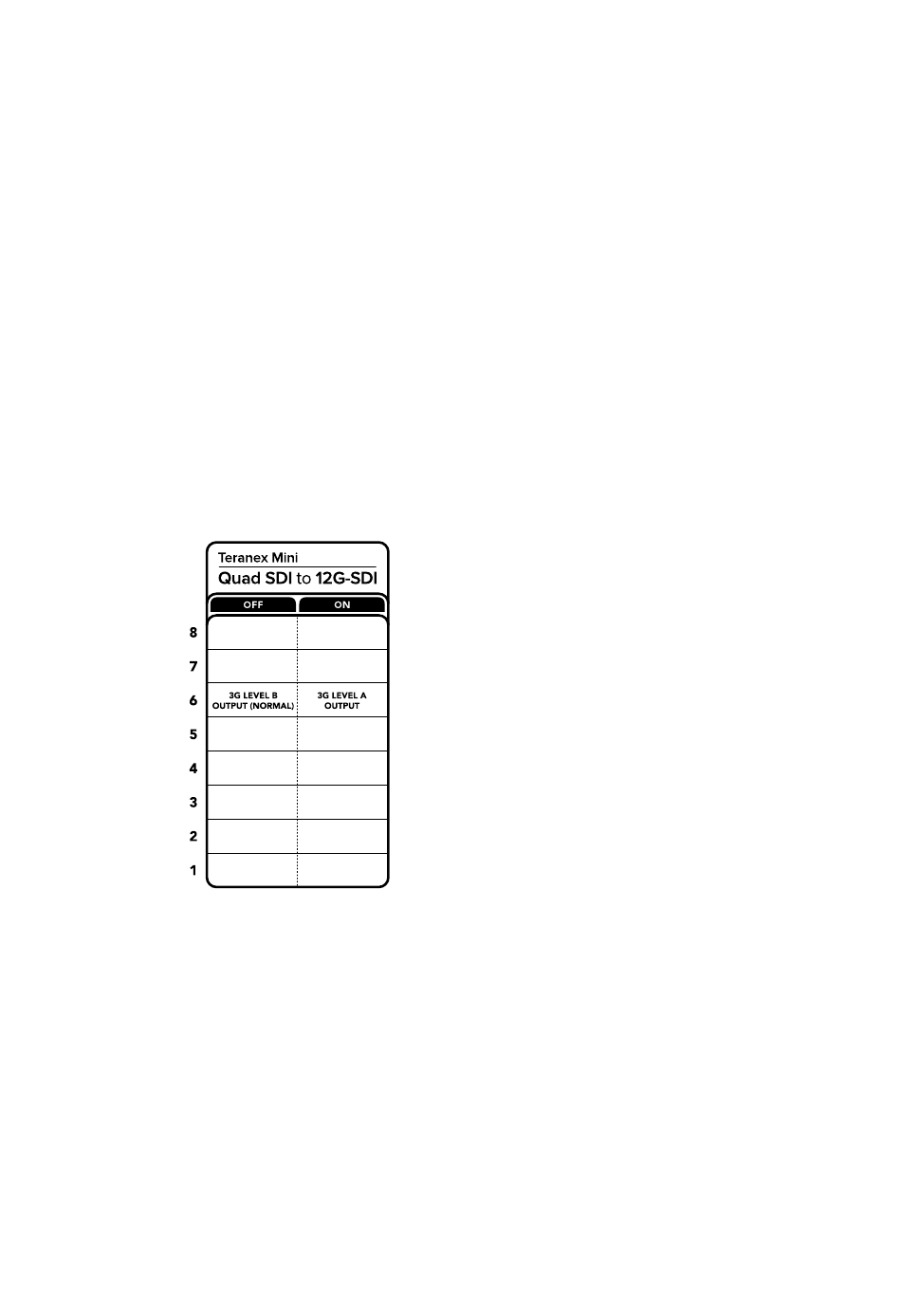

컨버전 설정 변경에 관한 자세한 정보는
컨버터 아래에 있는 스위치 사용 범례에서
확인할 수 있습니다.
Blackmagic Teranex Setup 에서 설정하기
Teranex Setup 유틸리티는 스위치를 통해 변경할 수 있는 모든 설정뿐만 아니라 추가 설정까지
제공합니다 . [Video], [Configure], [About] 탭에서 이러한 설정을 이용할 수 있습니다 .
[About] 과 [Configure] 탭에 관한 자세한 내용은 본 설명서의 [ 설정 변경하기 ] 부분을 참고하세요 .
Teranex Mini - SDI to Analog 12G 의 [Video] 탭에서는 다음과 같은 사항을 설정할 수 있습니다 .
비디오 프로세싱 메뉴 (Video Processing)
3G 출력 (3G Output)
‚
이 설정을 통해 레벨 A 또는 레벨 B 3G-SDI 비디오만 수신 가능한 장비와의 호환성을
유지하도록 3G-SDI 출력 표준을 변경할 수 있습니다 . 기본 설정은 Level B 입니다 . 이러한
설정은 3G-SDI 비디오 출력 시에만 적용됩니다 .
Teranex Mini - Quad SDI to 12G-SDI
