ビデオ処理メニュー （ Video Processing ）
このメニューでは、 使用するアナログビデオ入力に応じて、 コンバージョンのオプションを設定できます。 コ
ンポーネントビデオ入力は SD から HD 、 HD から Ultra HD へ変換できます。 S ビデオおよびコンポジット入
力は、 SD から HD への変換が可能です。
Teranex Mini SDI to Analog 12G の 「 Audio 」 タブでは、 以下の設定が可能です：

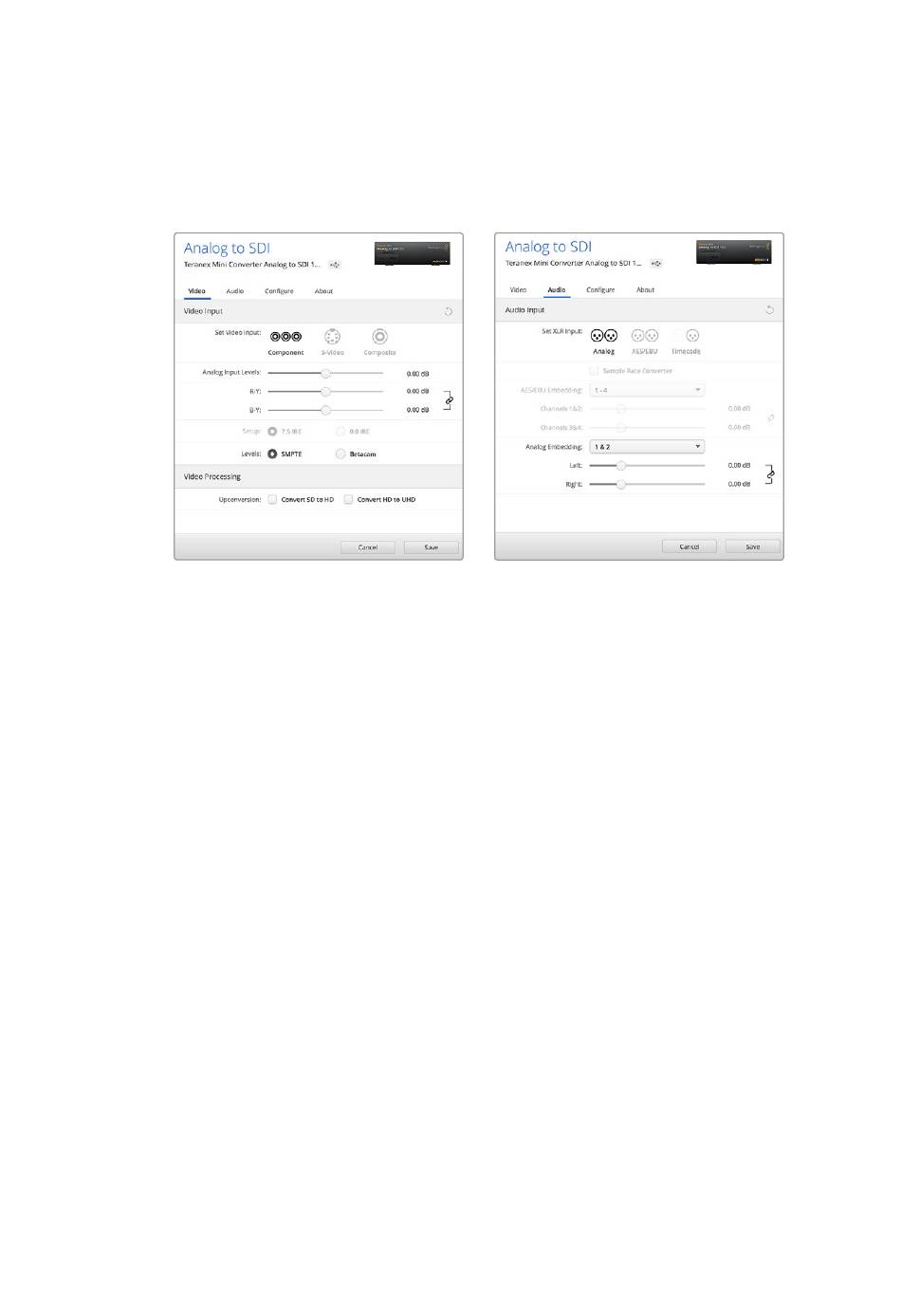

Teranex Setup ソフトウェアの 「 Video 」 タブで
は、 ルミナンスやクロマのレベル、 コンポーネ
ントクロマのレベルなどを調整できます。
オーディオ入力メニュー （ Audio Input ）
アナログ、 AES/EBU 、 タイムコードオーディオ入力の選択、 そしてエンベッドする SDI オーディオ出力チャ
ンネルを選択できます。 オーディオ出力のゲインの調整も可能です。
「 AES/EBU 」 を選択すると、 「サンプルレートコンバーター （ Sample Rate Converter ） 」 の選択が可能に
なります。 サンプルレートコンバーターを選択すると、 SDI オーディオ出力のサンプルレートが、 24–bit
48Khz にアップ / ダウンコンバートされます。
Teranex Mini は、 スイ ッチ、 Smart Panel 、 Teranex Setup ソフトウェアで最後に設定した設定を保存します。 Smart
Panel を取り外した後や、 ソフトウェアでコンバーター設定をアップデートした後にスイッチコントロール
に戻す場合は、 新しい設定を有効にするために各スイッチを切り替える必要があります。
Teranex Mini Smart Panel の設定
オプションの Teranex Mini Smart Panel を Analog to SDI 12G コンバーターにインストールしている場合
「 Video 」 、 「 Audio 」 、 そして 「 Network 」 のメニューを使用できます。 これらのメニューで使用できる設定は、
上述の 「 Blackmagic Teranex Setup の設定」 セクションと全く同じです。
Teranex Mini Smart Panel を使った設定変更に関する詳細は、 同マニュアルの 「設定の変更」 セクション
を参照してください。
「 Audio 」 タブでは、 アナログオーディオレベ
ルや AES/EBU レベルなどを調整できます。
