Teranex Mini - HDMI to Optical 12G

Модель обеспечивает вывод HDMI-сигнала вплоть до 2160p/60 с игровых консолей, HDV- и Ultra
HD-камер на устройства с оптическим портом или интерфейсом 12G-SDI (BNC-разъем), а также
позволяет встраивать звук, полученный с HDMI-, AES/EBU- или балансного аналогового входов. Это
дает возможность передавать изображение из HDMI-источников по оптоволокну на большое
расстояние, а также конвертировать материал любительских HDMI-видеокамер или графику с
компьютера для передачи на SDI-технику или оборудование с оптическим портом.

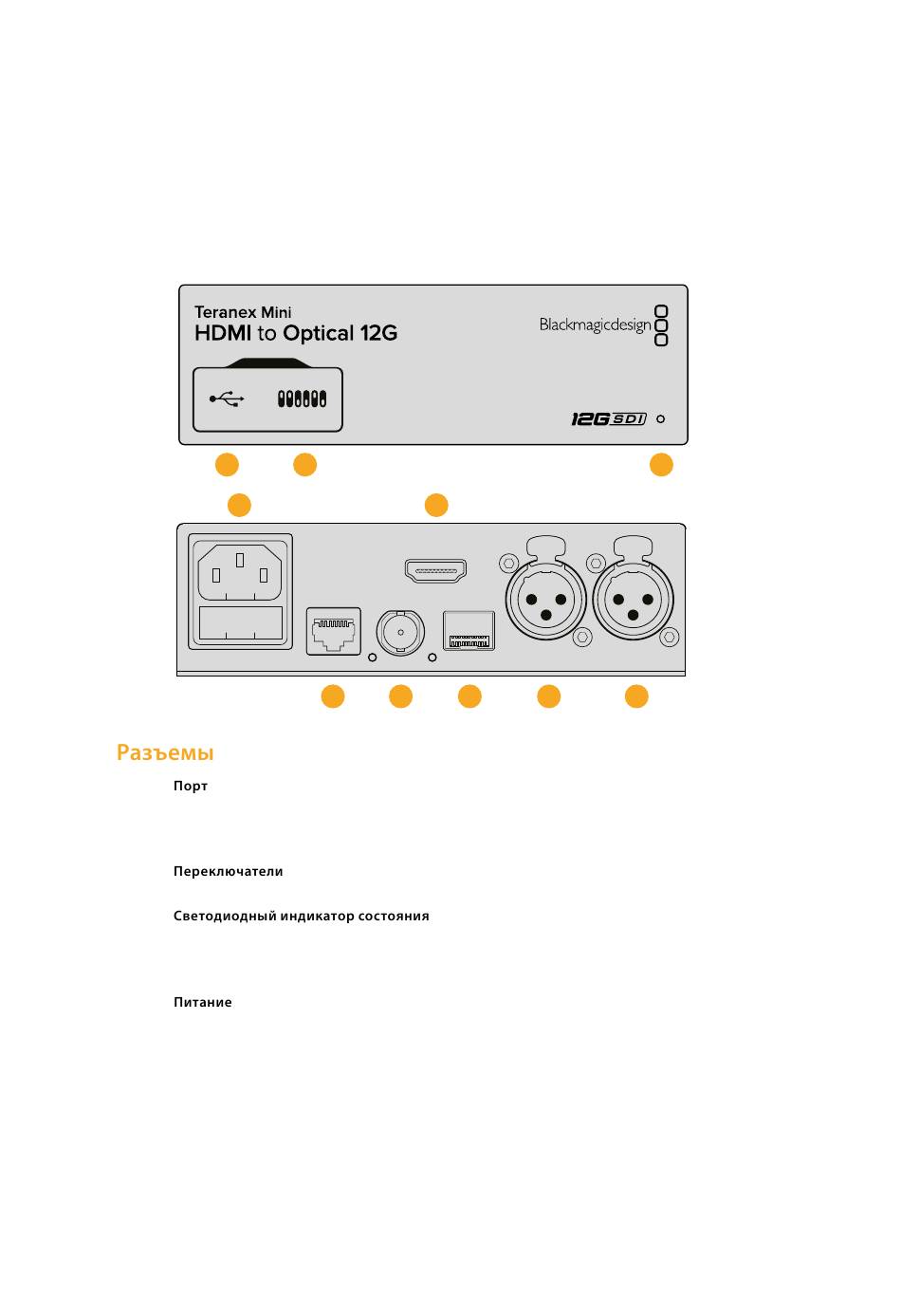

1
4
1 Mini-B USB
Используется для подключения к компьютеру на платформе Mac OS X или Windows,
позволяя изменять настройки и обновлять прошивку Teranex Mini с помощью утилиты
Blackmagic Teranex Setup.
2
Настраиваемые переключатели для изменения настроек.
3
Горит белым цветом при подключении к сети и зеленым цветом при обнаружении сигнала.
При работе с утилитой Blackmagic Teranex Setup этот индикатор мигает, идентифицируя
выбранный с ее помощью конвертер.
4
Стандартное гнездо IEC C14 для подключения к источнику переменного тока 90-240 В.
5 HDMI
Видеовход HDMI.
6 Ethernet PoE+
Разъем для подключения к сетевому коммутатору или компьютеру; используется
для изменения настроек с помощью утилиты Blackmagic Teranex Setup. Порт также
обеспечивает подачу питания (PoE+).
7 SDI Out
Видеовыход SDI с BNC-разъемом.
2
5
HDMI IN
HDMI IN
OPTICAL
ETHERNET PoE+ SDI OUT OUT / IN
OPTICAL
6 7 8
ETHERNET PoE+ SDI OUT OUT / IN
3
PUSH PUSH
PUSH PUSH
L - ANALOG R - ANALOG
AES/EBU AES/EBU - T/C
L - ANALOG R - ANALOG
9 10
AES/EBU AES/EBU - T/C
