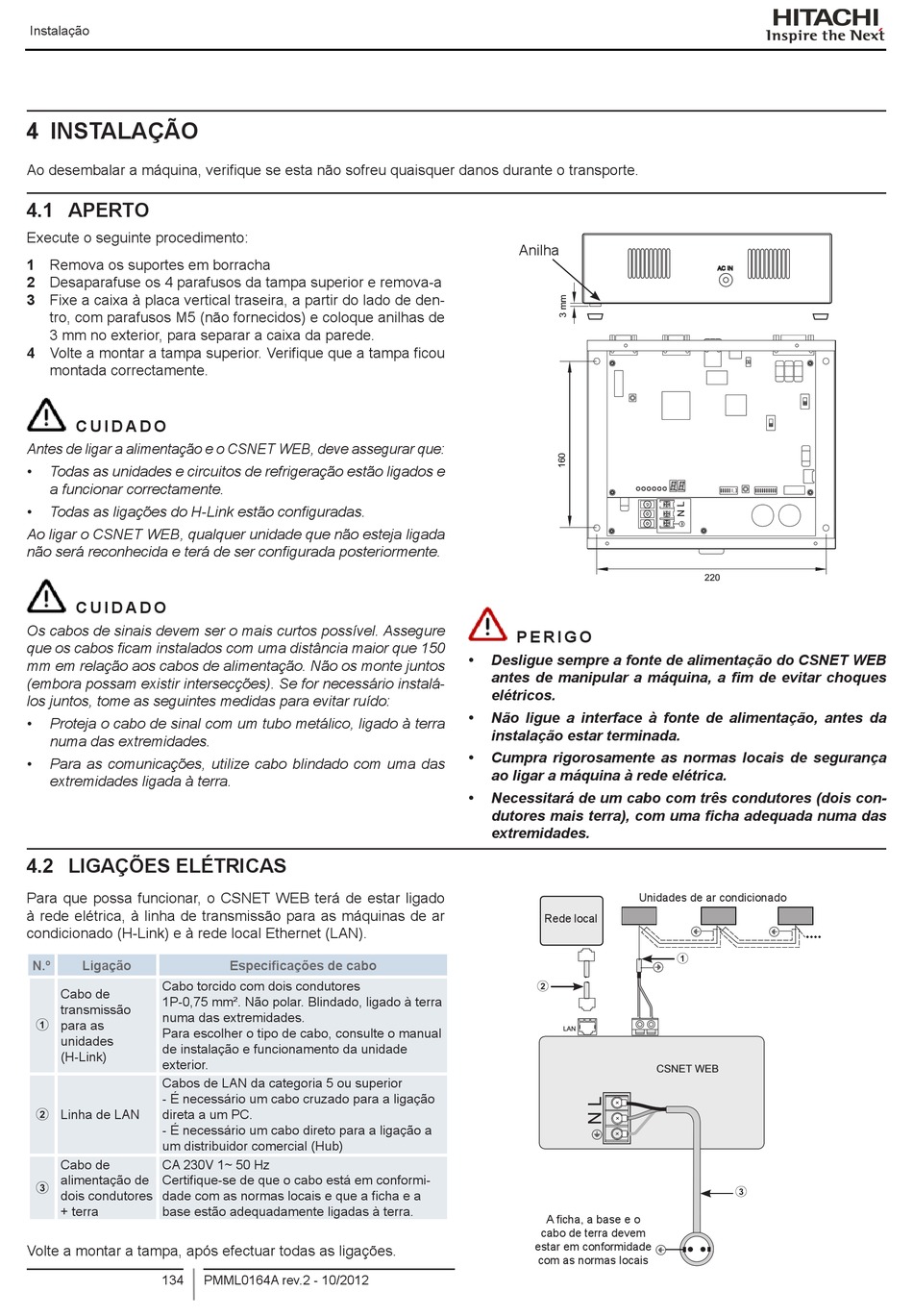

4 INSTALAÇÃO
Ao desembalar a máquina, verifique se esta não sofreu quaisquer danos durante o transporte.
4.1 APERTO
Execute o seguinte procedimento:
1 Remova os suportes em borracha
2 Desaparafuse os 4 parafusos da tampa superior e remova-a
3 Fixe a caixa à placa vertical traseira, a partir do lado de den-
tro, com parafusos M5 (não fornecidos) e coloque anilhas de
3 mm no exterior, para separar a caixa da parede.
4 Volte a montar a tampa superior. Verifique que a tampa ficou
montada correctamente.
C U I D A D O
Antes de ligar a alimentação e o CSNET WEB, deve assegurar que:
• Todas as unidades e circuitos de refrigeração estão ligados e
a funcionar correctamente.
• Todas as ligações do H-Link estão configuradas.
Ao ligar o CSNET WEB, qualquer unidade que não esteja ligada
não será reconhecida e terá de ser configurada posteriormente.
C U I D A D O
Os cabos de sinais devem ser o mais curtos possível. Assegure
que os cabos ficam instalados com uma distância maior que 150
mm em relação aos cabos de alimentação. Não os monte juntos
(embora possam existir intersecções). Se for necessário instalá-
los juntos, tome as seguintes medidas para evitar ruído:
• Proteja o cabo de sinal com um tubo metálico, ligado à terra
numa das extremidades.
• Para as comunicações, utilize cabo blindado com uma das
extremidades ligada à terra.
4.2 LIGAÇÕES ELÉTRICAS
Para que possa funcionar, o CSNET WEB terá de estar ligado
à rede elétrica, à linha de transmissão para as máquinas de ar
condicionado (H-Link) e à rede local Ethernet (LAN).
N.º Ligação
Cabo torcido com dois condutores
Cabo de
1P-0,75 mm². Não polar. Blindado, ligado à terra
transmissão
numa das extremidades.
para as

Para escolher o tipo de cabo, consulte o manual
unidades
de instalação e funcionamento da unidade
(H-Link)
exterior.
Cabos de LAN da categoria 5 ou superior
- É necessário um cabo cruzado para a ligação
Linha de LAN direta a um PC.

- É necessário um cabo direto para a ligação a
um distribuidor comercial (Hub)
Cabo de CA 230V 1~ 50 Hz
alimentação de Certifique-se de que o cabo está em conformi-

dois condutores dade com as normas locais e que a ficha e a
+ terra base estão adequadamente ligadas à terra.
Volte a montar a tampa, após efectuar todas as ligações.
134
Especificações de cabo
PMML0164A rev.2 - 10/2012
Anilha
P E R I G O
• Desligue sempre a fonte de alimentação do CSNET WEB
antes de manipular a máquina, a fim de evitar choques
elétricos.
• Não ligue a interface à fonte de alimentação, antes da
instalação estar terminada.
• Cumpra rigorosamente as normas locais de segurança
ao ligar a máquina à rede elétrica.
• Necessitará de um cabo com três condutores (dois con-
dutores mais terra), com uma ficha adequada numa das
extremidades.
