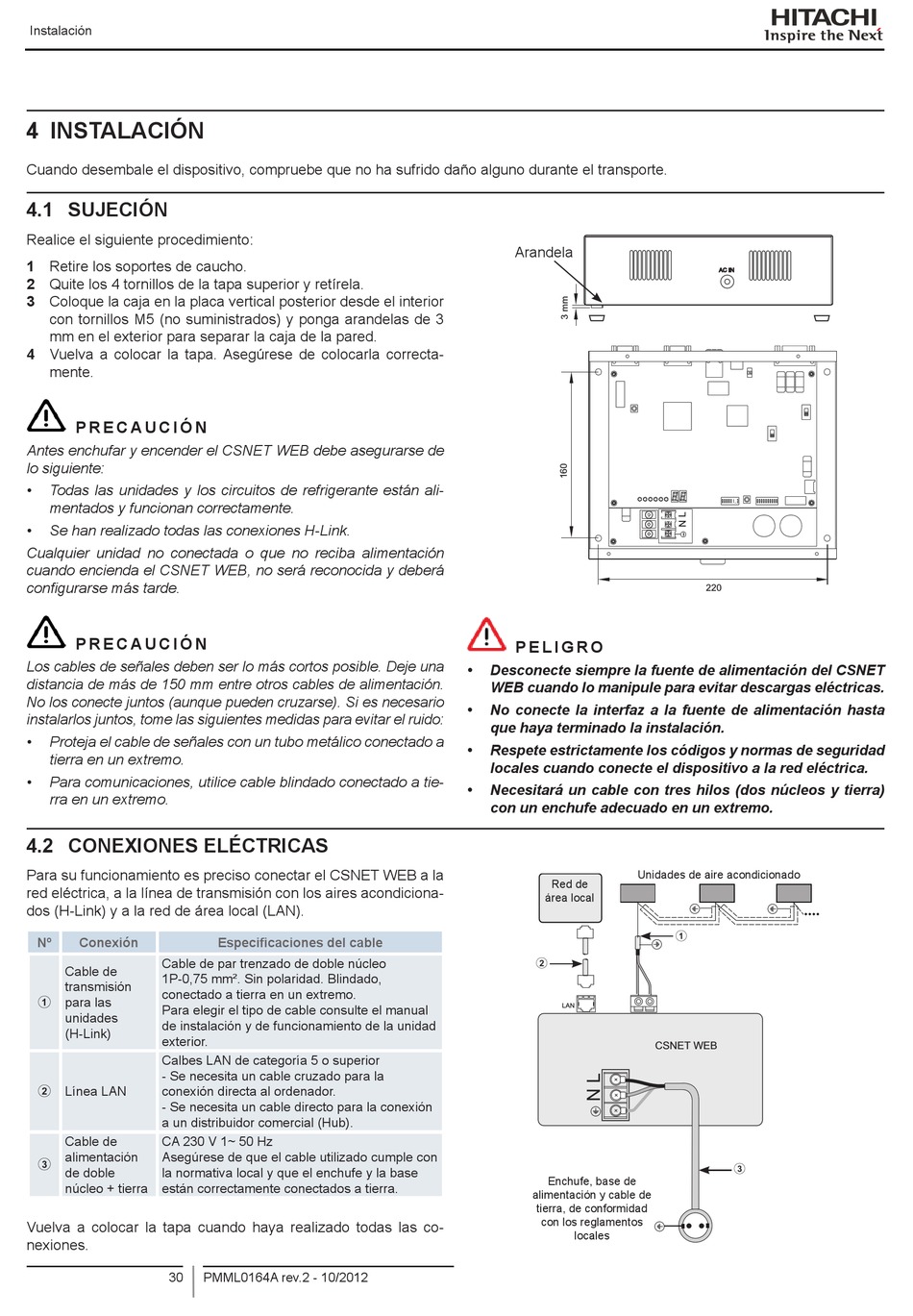

Instalación
4 INSTALACIÓN
Cuando desembale el dispositivo, compruebe que no ha sufrido daño alguno durante el transporte.
4.1 SUjECIÓN
Realice el siguiente procedimiento:
1 Retire los soportes de caucho.
2 Quite los 4 tornillos de la tapa superior y retírela.
3 Coloque la caja en la placa vertical posterior desde el interior
con tornillos M5 (no suministrados) y ponga arandelas de 3
mm en el exterior para separar la caja de la pared.
4 Vuelva a colocar la tapa. Asegúrese de colocarla correcta-
mente.
P R E C A U C I Ó N
Antes enchufar y encender el CSNET WEB debe asegurarse de
lo siguiente:
• Todas las unidades y los circuitos de refrigerante están ali-
mentados y funcionan correctamente.
• Se han realizado todas las conexiones H-Link.
Cualquier unidad no conectada o que no reciba alimentación
cuando encienda el CSNET WEB, no será reconocida y deberá
configurarse más tarde.
P R E C A U C I Ó N
Los cables de señales deben ser lo más cortos posible. Deje una
distancia de más de 150 mm entre otros cables de alimentación.
No los conecte juntos (aunque pueden cruzarse). Si es necesario
instalarlos juntos, tome las siguientes medidas para evitar el ruido:
• Proteja el cable de señales con un tubo metálico conectado a
tierra en un extremo.
• Para comunicaciones, utilice cable blindado conectado a tie-
rra en un extremo.
4.2 CONEXIONES ELÉCTRICAS
Para su funcionamiento es preciso conectar el CSNET WEB a la
red eléctrica, a la línea de transmisión con los aires acondiciona-
dos (H-Link) y a la red de área local (LAN).
Nº
Conexión
Cable de par trenzado de doble núcleo
Cable de
1P-0,75 mm². Sin polaridad. Blindado,
transmisión
conectado a tierra en un extremo.
para las
Para elegir el tipo de cable consulte el manual
unidades
de instalación y de funcionamiento de la unidad
(H-Link)
exterior.
Calbes LAN de categoría 5 o superior
- Se necesita un cable cruzado para la
Línea LAN
conexión directa al ordenador.
- Se necesita un cable directo para la conexión
a un distribuidor comercial (Hub).
Cable de
CA 230 V 1~ 50 Hz
alimentación
Asegúrese de que el cable utilizado cumple con
de doble
la normativa local y que el enchufe y la base
núcleo + tierra
están correctamente conectados a tierra.
Vuelva a colocar la tapa cuando haya realizado todas las co-
nexiones.
30
Especificaciones del cable
PMML0164A rev.2 - 10/2012
Arandela
P E L I G R O
• Desconecte siempre la fuente de alimentación del CSNET
WEB cuando lo manipule para evitar descargas eléctricas.
• No conecte la interfaz a la fuente de alimentación hasta
que haya terminado la instalación.
• Respete estrictamente los códigos y normas de seguridad
locales cuando conecte el dispositivo a la red eléctrica.
• Necesitará un cable con tres hilos (dos núcleos y tierra)
con un enchufe adecuado en un extremo.
Unidades de aire acondicionado
Red de
área local
LAN
Enchufe, base de
alimentación y cable de
tierra, de conformidad
con los reglamentos
locales
AC IN
220
CSNET WEB
