Installatie

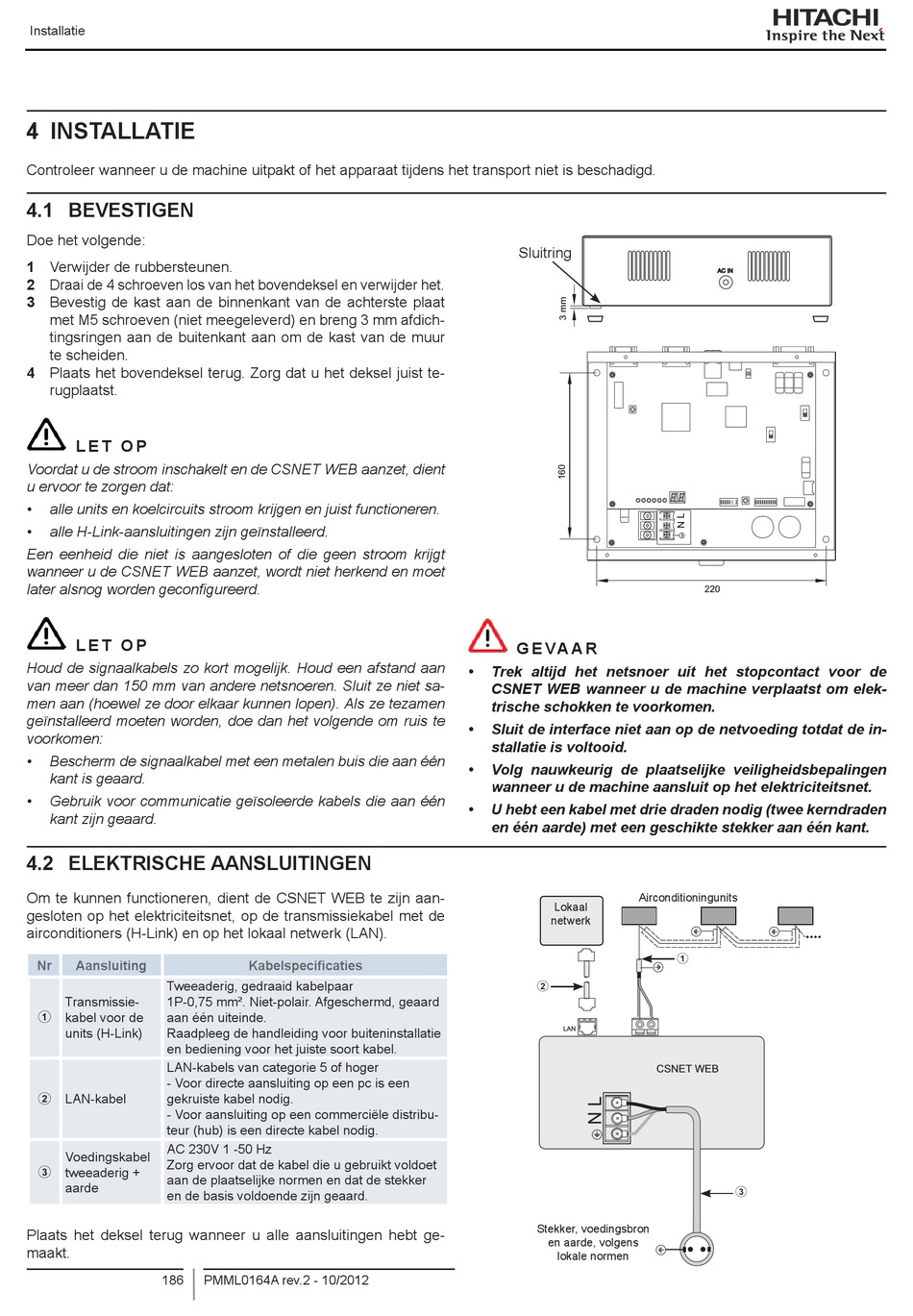

4 INSTALLATIE
Controleer wanneer u de machine uitpakt of het apparaat tijdens het transport niet is beschadigd.
4.1 BEVESTIGEN
Doe het volgende:
1 Verwijder de rubbersteunen.
2 Draai de 4 schroeven los van het bovendeksel en verwijder het.
3 Bevestig de kast aan de binnenkant van de achterste plaat
met M5 schroeven (niet meegeleverd) en breng 3 mm afdich-
tingsringen aan de buitenkant aan om de kast van de muur
te scheiden.
4 Plaats het bovendeksel terug. Zorg dat u het deksel juist te-
rugplaatst.
L E T O P
Voordat u de stroom inschakelt en de CSNET WEB aanzet, dient
u ervoor te zorgen dat:
• alle units en koelcircuits stroom krijgen en juist functioneren.
• alle H-Link-aansluitingen zijn geïnstalleerd.
Een eenheid die niet is aangesloten of die geen stroom krijgt
wanneer u de CSNET WEB aanzet, wordt niet herkend en moet
later alsnog worden geconfigureerd.
L E T O P
Houd de signaalkabels zo kort mogelijk. Houd een afstand aan
van meer dan 150 mm van andere netsnoeren. Sluit ze niet sa-
men aan (hoewel ze door elkaar kunnen lopen). Als ze tezamen
geïnstalleerd moeten worden, doe dan het volgende om ruis te
voorkomen:
• Bescherm de signaalkabel met een metalen buis die aan één
kant is geaard.
• Gebruik voor communicatie geïsoleerde kabels die aan één
kant zijn geaard.
4.2 ELEKTRISCHE AANSLUITINGEN
Om te kunnen functioneren, dient de CSNET WEB te zijn aan-
gesloten op het elektriciteitsnet, op de transmissiekabel met de
airconditioners (H-Link) en op het lokaal netwerk (LAN).
Nr
Aansluiting
Tweeaderig, gedraaid kabelpaar
Transmissie-
1P-0,75 mm². Niet-polair. Afgeschermd, geaard
kabel voor de
aan één uiteinde.
units (H-Link)
Raadpleeg de handleiding voor buiteninstallatie
en bediening voor het juiste soort kabel.
LAN-kabels van categorie 5 of hoger
- Voor directe aansluiting op een pc is een
LAN-kabel
gekruiste kabel nodig.
- Voor aansluiting op een commerciële distribu-
teur (hub) is een directe kabel nodig.
AC 230V 1 -50 Hz
Voedingskabel
Zorg ervoor dat de kabel die u gebruikt voldoet
tweeaderig +
aan de plaatselijke normen en dat de stekker
aarde
en de basis voldoende zijn geaard.
Plaats het deksel terug wanneer u alle aansluitingen hebt ge-
maakt.
186
Kabelspecificaties
PMML0164A rev.2 - 10/2012
Sluitring
G E VA A R
• Trek altijd het netsnoer uit het stopcontact voor de
CSNET WEB wanneer u de machine verplaatst om elek-
trische schokken te voorkomen.
• Sluit de interface niet aan op de netvoeding totdat de in-
stallatie is voltooid.
• Volg nauwkeurig de plaatselijke veiligheidsbepalingen
wanneer u de machine aansluit op het elektriciteitsnet.
• U hebt een kabel met drie draden nodig (twee kerndraden
en één aarde) met een geschikte stekker aan één kant.
Airconditioningunits
Lokaal
netwerk
LAN
Stekker, voedingsbron
en aarde, volgens
lokale normen
AC IN
220
CSNET WEB
