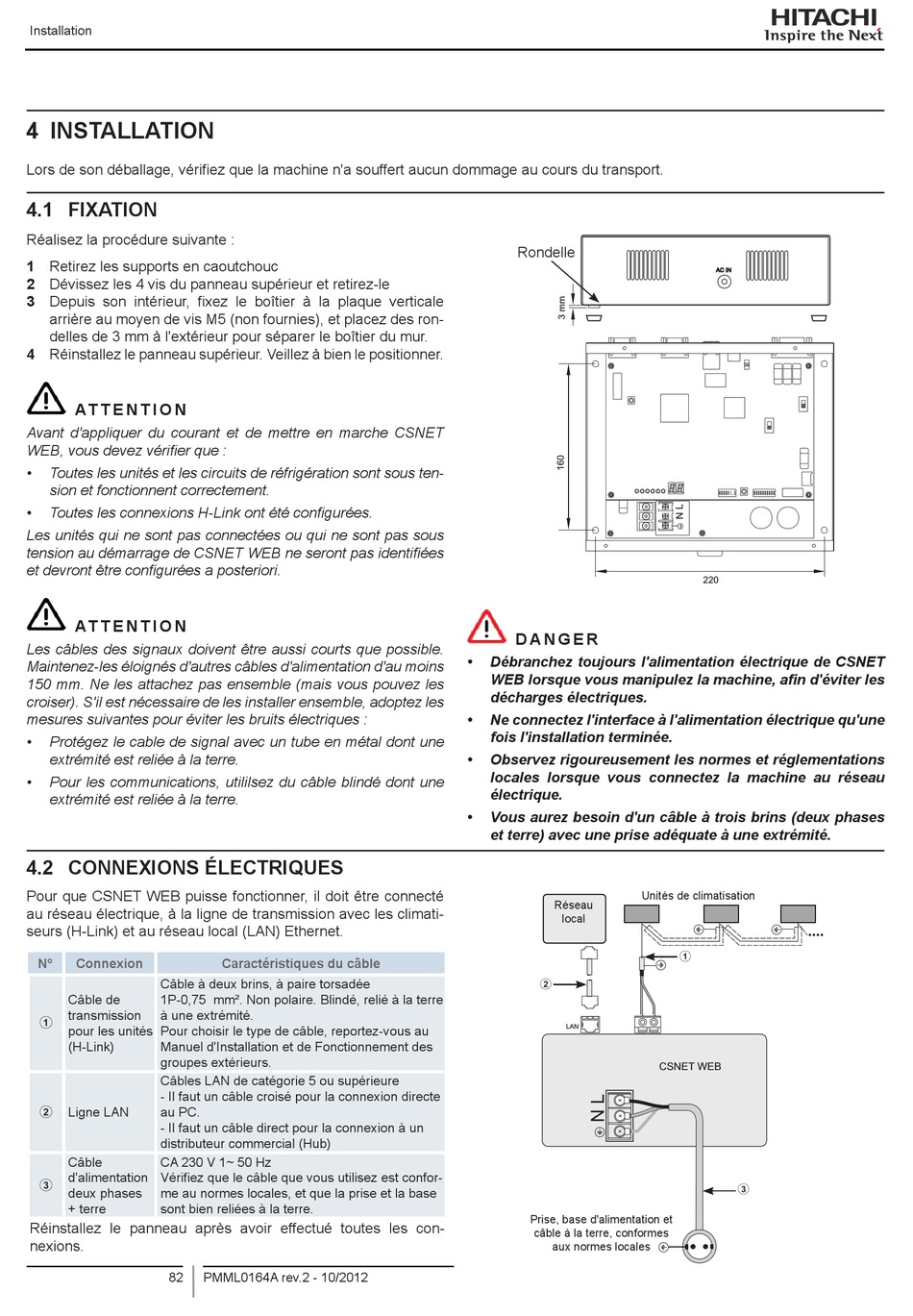

4 INSTALLATION
Lors de son déballage, vérifiez que la machine n'a souffert aucun dommage au cours du transport.
4.1 FIXATION
Réalisez la procédure suivante :
1 Retirez les supports en caoutchouc
2 Dévissez les 4 vis du panneau supérieur et retirez-le
3 Depuis son intérieur, fixez le boîtier à la plaque verticale
arrière au moyen de vis M5 (non fournies), et placez des ron-
delles de 3 mm à l'extérieur pour séparer le boîtier du mur.
4 Réinstallez le panneau supérieur. Veillez à bien le positionner.
AT T E N T I O N
Avant d'appliquer du courant et de mettre en marche CSNET
WEB, vous devez vérifier que :
• Toutes les unités et les circuits de réfrigération sont sous ten-
sion et fonctionnent correctement.
• Toutes les connexions H-Link ont été configurées.
Les unités qui ne sont pas connectées ou qui ne sont pas sous
tension au démarrage de CSNET WEB ne seront pas identifiées
et devront être configurées a posteriori.
AT T E N T I O N
Les câbles des signaux doivent être aussi courts que possible.
Maintenez-les éloignés d'autres câbles d'alimentation d'au moins
150 mm. Ne les attachez pas ensemble (mais vous pouvez les
croiser). S'il est nécessaire de les installer ensemble, adoptez les
mesures suivantes pour éviter les bruits électriques :
• Protégez le cable de signal avec un tube en métal dont une
extrémité est reliée à la terre.
• Pour les communications, utililsez du câble blindé dont une
extrémité est reliée à la terre.
4.2 CONNEXIONS ÉLECTRIQUES
Pour que CSNET WEB puisse fonctionner, il doit être connecté
au réseau électrique, à la ligne de transmission avec les climati-
seurs (H-Link) et au réseau local (LAN) Ethernet.
Nº
Connexion
Câble à deux brins, à paire torsadée
Câble de
1P-0,75 mm². Non polaire. Blindé, relié à la terre
transmission
à une extrémité.
pour les unités
Pour choisir le type de câble, reportez-vous au
(H-Link)
Manuel d'Installation et de Fonctionnement des
groupes extérieurs.
Câbles LAN de catégorie 5 ou supérieure
- Il faut un câble croisé pour la connexion directe
Ligne LAN
au PC.
- Il faut un câble direct pour la connexion à un
distributeur commercial (Hub)
Câble
CA 230 V 1~ 50 Hz
d'alimentation
Vérifiez que le câble que vous utilisez est confor-
deux phases
me au normes locales, et que la prise et la base
+ terre
sont bien reliées à la terre.
Réinstallez le panneau après avoir effectué toutes les con-
nexions.
82
Caractéristiques du câble
PMML0164A rev.2 - 10/2012
Rondelle
D A N G E R
• Débranchez toujours l'alimentation électrique de CSNET
WEB lorsque vous manipulez la machine, afin d'éviter les
décharges électriques.
• Ne connectez l'interface à l'alimentation électrique qu'une
fois l'installation terminée.
• Observez rigoureusement les normes et réglementations
locales lorsque vous connectez la machine au réseau
électrique.
• Vous aurez besoin d'un câble à trois brins (deux phases
et terre) avec une prise adéquate à une extrémité.
Réseau
local
LAN
Prise, base d'alimentation et
câble à la terre, conformes
aux normes locales
AC IN
220
Unités de climatisation
CSNET WEB
