Montering

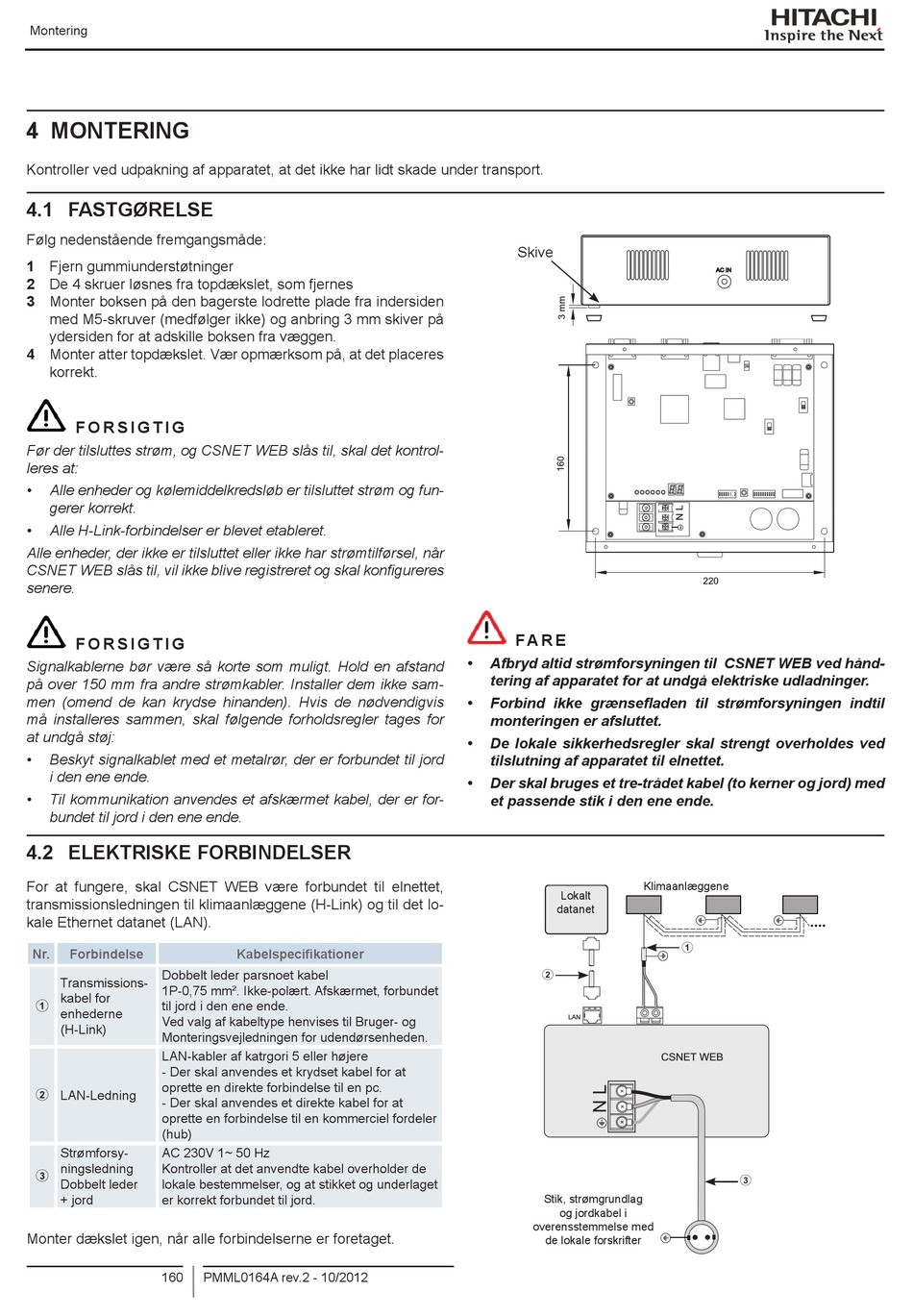

4 MONTERING
Kontroller ved udpakning af apparatet, at det ikke har lidt skade under transport.
4.1 FASTGøRELSE
Følg nedenstående fremgangsmåde:
1 Fjern gummiunderstøtninger
2 De 4 skruer løsnes fra topdækslet, som fjernes
3 Monter boksen på den bagerste lodrette plade fra indersiden
med M5-skruver (medfølger ikke) og anbring 3 mm skiver på
ydersiden for at adskille boksen fra væggen.
4 Monter atter topdækslet. Vær opmærksom på, at det placeres
korrekt.
F O R S I G T I G
Før der tilsluttes strøm, og CSNET WEB slås til, skal det kontrol-
leres at:
• Alle enheder og kølemiddelkredsløb er tilsluttet strøm og fun-
gerer korrekt.
• Alle H-Link-forbindelser er blevet etableret.
Alle enheder, der ikke er tilsluttet eller ikke har strømtilførsel, når
CSNET WEB slås til, vil ikke blive registreret og skal konfigureres
senere.
F O R S I G T I G
Signalkablerne bør være så korte som muligt. Hold en afstand
på over 150 mm fra andre strømkabler. Installer dem ikke sam-
men (omend de kan krydse hinanden). Hvis de nødvendigvis
må installeres sammen, skal følgende forholdsregler tages for
at undgå støj:
• Beskyt signalkablet med et metalrør, der er forbundet til jord
i den ene ende.
• Til kommunikation anvendes et afskærmet kabel, der er for-
bundet til jord i den ene ende.
4.2 ELEKTRISKE FORBINDELSER
For at fungere, skal CSNET WEB være forbundet til elnettet,
transmissionsledningen til klimaanlæggene (H-Link) og til det lo-
kale Ethernet datanet (LAN).
Nr.
Forbindelse
Dobbelt leder parsnoet kabel
Transmissions-
1P-0,75 mm². Ikke-polært. Afskærmet, forbundet
kabel for
til jord i den ene ende.
enhederne
Ved valg af kabeltype henvises til Bruger- og
(H-Link)
Monteringsvejledningen for udendørsenheden.
LAN-kabler af katrgori 5 eller højere
- Der skal anvendes et krydset kabel for at
oprette en direkte forbindelse til en pc.
LAN-Ledning
- Der skal anvendes et direkte kabel for at
oprette en forbindelse til en kommerciel fordeler
(hub)
Strømforsy-
AC 230V 1~ 50 Hz
ningsledning
Kontroller at det anvendte kabel overholder de
Dobbelt leder
lokale bestemmelser, og at stikket og underlaget
+ jord
er korrekt forbundet til jord.
Monter dækslet igen, når alle forbindelserne er foretaget.
160
Kabelspecifikationer
PMML0164A rev.2 - 10/2012
Skive
FA R E
• Afbryd altid strømforsyningen til CSNET WEB ved hånd-
tering af apparatet for at undgå elektriske udladninger.
• Forbind ikke grænsefladen til strømforsyningen indtil
monteringen er afsluttet.
• De lokale sikkerhedsregler skal strengt overholdes ved
tilslutning af apparatet til elnettet.
• Der skal bruges et tre-trådet kabel (to kerner og jord) med
et passende stik i den ene ende.
Lokalt
datanet
LAN
Stik, strømgrundlag
og jordkabel i
overensstemmelse med
de lokale forskrifter
AC IN
220
Klimaanlæggene
CSNET WEB
