Installation

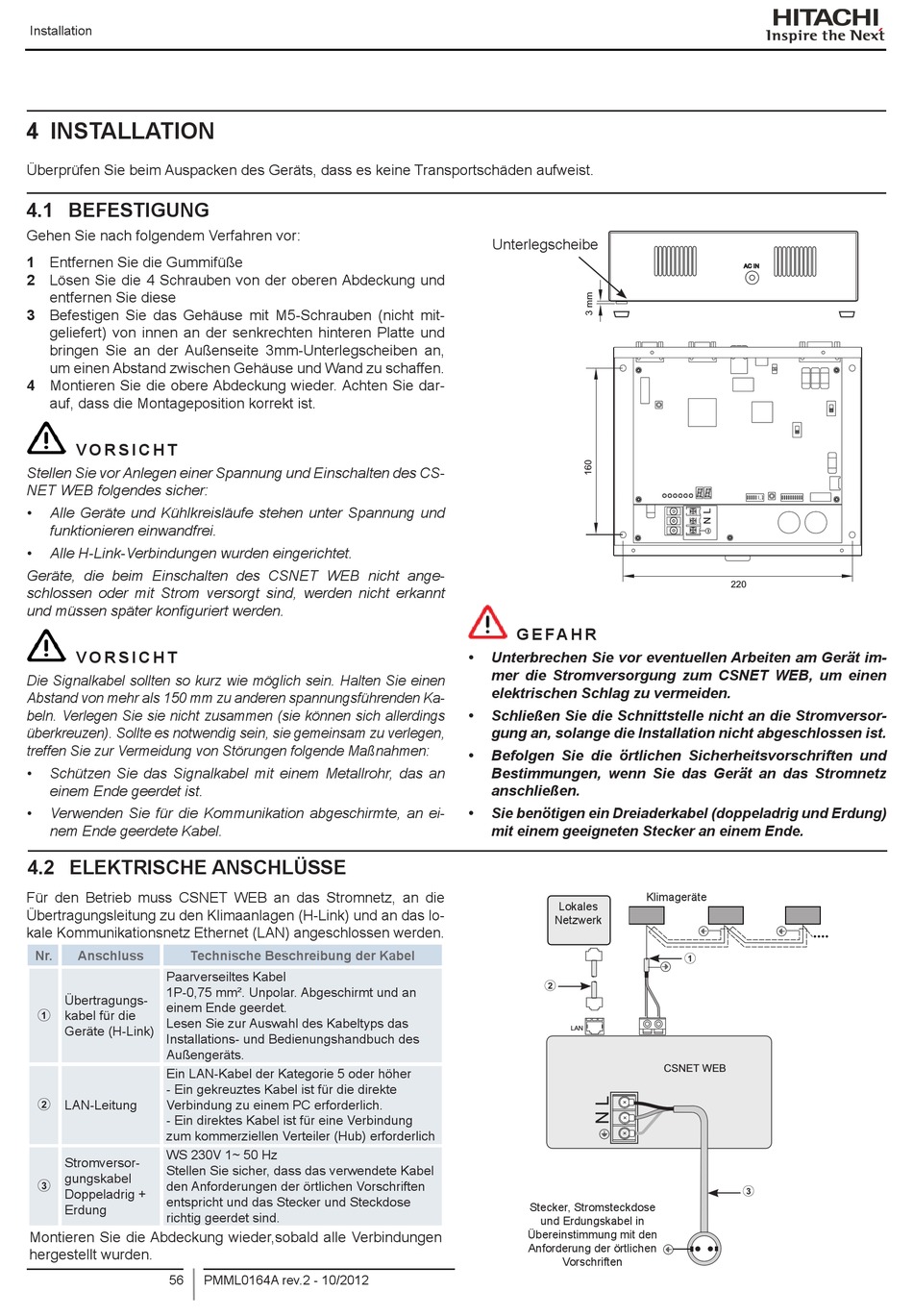

4 INSTALLATION
Überprüfen Sie beim Auspacken des Geräts, dass es keine Transportschäden aufweist.
4.1 BEFESTIGUNG
Gehen Sie nach folgendem Verfahren vor:
1 Entfernen Sie die Gummifüße
2 Lösen Sie die 4 Schrauben von der oberen Abdeckung und
entfernen Sie diese
3 Befestigen Sie das Gehäuse mit M5-Schrauben (nicht mit-
geliefert) von innen an der senkrechten hinteren Platte und
bringen Sie an der Außenseite 3mm-Unterlegscheiben an,
um einen Abstand zwischen Gehäuse und Wand zu schaffen.
4 Montieren Sie die obere Abdeckung wieder. Achten Sie dar-
auf, dass die Montageposition korrekt ist.
V O R S I C H T
Stellen Sie vor Anlegen einer Spannung und Einschalten des CS-
NET WEB folgendes sicher:
• Alle Geräte und Kühlkreisläufe stehen unter Spannung und
funktionieren einwandfrei.
• Alle H-Link-Verbindungen wurden eingerichtet.
Geräte, die beim Einschalten des CSNET WEB nicht ange-
schlossen oder mit Strom versorgt sind, werden nicht erkannt
und müssen später konfiguriert werden.
V O R S I C H T
Die Signalkabel sollten so kurz wie möglich sein. Halten Sie einen
Abstand von mehr als 150 mm zu anderen spannungsführenden Ka-
beln. Verlegen Sie sie nicht zusammen (sie können sich allerdings
überkreuzen). Sollte es notwendig sein, sie gemeinsam zu verlegen,
treffen Sie zur Vermeidung von Störungen folgende Maßnahmen:
• Schützen Sie das Signalkabel mit einem Metallrohr, das an
einem Ende geerdet ist.
• Verwenden Sie für die Kommunikation abgeschirmte, an ei-
nem Ende geerdete Kabel.
4.2 ELEKTRISCHE ANSCHLÜSSE
Für den Betrieb muss CSNET WEB an das Stromnetz, an die
Übertragungsleitung zu den Klimaanlagen (H-Link) und an das lo-
kale Kommunikationsnetz Ethernet (LAN) angeschlossen werden.
Nr.
Anschluss
Technische Beschreibung der Kabel
Paarverseiltes Kabel
1P-0,75 mm². Unpolar. Abgeschirmt und an
Übertragungs-
einem Ende geerdet.
kabel für die
Lesen Sie zur Auswahl des Kabeltyps das
Geräte (H-Link)
Installations- und Bedienungshandbuch des
Außengeräts.
Ein LAN-Kabel der Kategorie 5 oder höher
- Ein gekreuztes Kabel ist für die direkte
LAN-Leitung
Verbindung zu einem PC erforderlich.
- Ein direktes Kabel ist für eine Verbindung
zum kommerziellen Verteiler (Hub) erforderlich
WS 230V 1~ 50 Hz
Stromversor-
Stellen Sie sicher, dass das verwendete Kabel
gungskabel
den Anforderungen der örtlichen Vorschriften
Doppeladrig +
entspricht und das Stecker und Steckdose
Erdung
richtig geerdet sind.
Montieren Sie die Abdeckung wieder,sobald alle Verbindungen
hergestellt wurden.
56
PMML0164A rev.2 - 10/2012
Unterlegscheibe
G E FA H R
• Unterbrechen Sie vor eventuellen Arbeiten am Gerät im-
mer die Stromversorgung zum CSNET WEB, um einen
elektrischen Schlag zu vermeiden.
• Schließen Sie die Schnittstelle nicht an die Stromversor-
gung an, solange die Installation nicht abgeschlossen ist.
• Befolgen Sie die örtlichen Sicherheitsvorschriften und
Bestimmungen, wenn Sie das Gerät an das Stromnetz
anschließen.
• Sie benötigen ein Dreiaderkabel (doppeladrig und Erdung)
mit einem geeigneten Stecker an einem Ende.
Lokales
Netzwerk
LAN
Stecker, Stromsteckdose
und Erdungskabel in
Übereinstimmung mit den
Anforderung der örtlichen
Vorschriften
AC IN
220
Klimageräte
CSNET WEB
