Especificaciones
3.1 H-LINK
La versión 3 de CSNET WEB es compatible con la nueva versión
de comunicación H-LINK llamada H-LINK 2, manteniendo la ple-
na compatibilidad con las actuales unidades H-LINK (H-LINK 1).
La conexión de las unidades H-LINK 1 y H-LINK 2 a la misma
unidad H-LINK es posible teniendo en cuenta sus limitaciones y
direccionamiento.
El sistema de comunicación H-LINK 2 añade nuevos direcciona-
mientos para hasta 64 direcciones de refrigeración y hasta 64 di-
recciones de unidad interior para cada dirección de refrigeración.
Al H-LINK 2 también se le agregan un mayor número de disposi-
tivos, hasta un máximo de 200 por línea H-LINK 2. Se conside-
ran como dispositivo un CSNET WEB, una unidad interior, una
unidad exterior o cualquier otro dispositivo con dirección H-LINK.
El PC-A1IO, KPI o DX-Kit está considerado como una unidad
interior normal.
El número máximo de unidades interiores es de 160 y 64 unida-
des exteriores.
Cuando exista un dispositivo de control central como CSNET
WEB, el número máximo de unidades será de 176 (interiores y
exteriores).

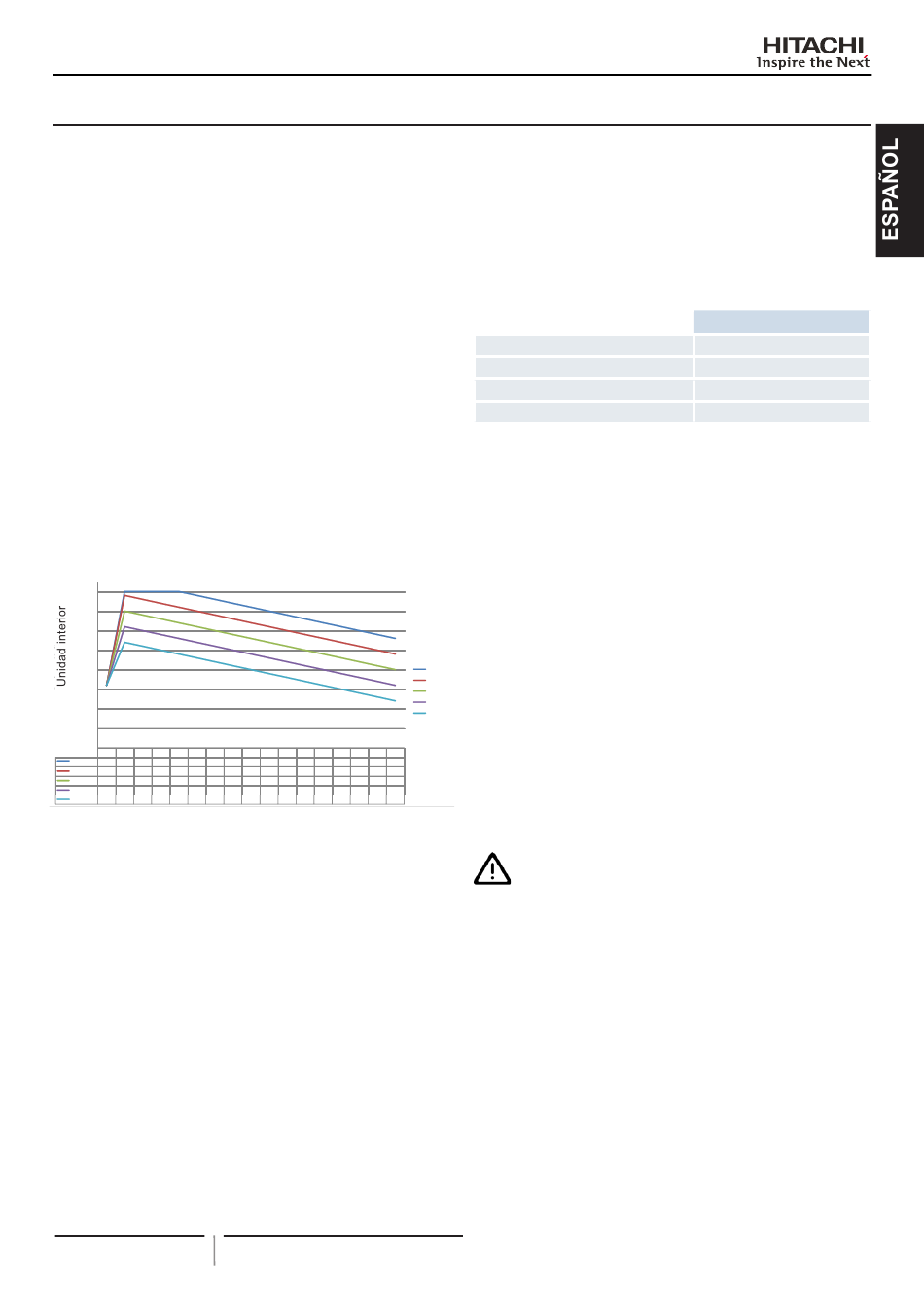

Maximum Indoor Unit Quantity
Cantidad máxima de unidades interiores
160
140
120
100
80
60
40
20
0
1
4
8
12
16
20
24
0 PSC-5HR
64
160
160
160
160
156
152
1 PSC-5HR
64
156
152
148
144
140
136
2 PSC-5HR
64
140
136
132
128
124
120
3 PSC-5HR
64
124
120
116
112
108
104
4 PSC-5HR
64
108
104
100
96
92
88
3.1.1 Compatibilidad con las estaciones centrales
Ahora el CSNET WEB es compatible con las estaciones centra-
les PSC-A64GT y PSC-A64S.
Accionando el pin 7 del conmutador DIP opcional, el CSNET
WEB activa la compatibilidad con las estaciones centrales.
El CSNET WEB tiene preferencia sobre las estaciones centrales.
Si el CSNET WEB está configurado en modo centralizado y la
estación central intenta enviar una orden, el CSNET WEB anu-
lará la orden y restaurará el estado de la unidad que el CSNET
WEB conoce.
Si el CSNET WEB ha configurado el mando a distancia de una
unidad como no disponible, la estación central no podrá eliminar
esta configuración.
Si el CSNET WEB ha configurado el mando a distancia de una
unidad como no disponible, la estación central no podrá eliminar
esta configuración.
29
PMML0164A rev.2 - 10/2012
28
32
36
40
44
48
52
56
60
64
148
144
140
136
132
128
124
120
116
112
132
128
124
120
116
112
108
104
100
96
116
112
108
104
100
96
92
88
84
80
100
96
92
88
84
80
76
72
68
64
84
80
76
72
68
64
60
56
52
48
Además, la longitud de la línea H-LINK puede ser de hasta mil
metros, pudiendo incrementarse hasta 5000 metros utilizando
hasta 4 PSC-5HR. Cada uno de ellos añade 1000 metros a la
línea, pero esto afecta a la capacidad de la misma.
Cada repetidor de línea H-LINK (PSC-5HR) cuenta con 16 uni-
dades interiores.
Resumen:
Unidades exteriores
Unidades interiores
Unidades (exterior e interior)
Dispositivos H-LINK
Considerando los máximos anteriores y el número de PSC-5HR,
el número máximo de dispositivos conectables a una central de
control, en este caso CSNET WEB, se muestra en la siguiente
tabla y gráfico.
La versión 3 de CSNET WEB es compatible con los enfriadores
de agua. Recuerde que las unidades enfriadoras de agua y las
unidades compactas no se pueden conectar a la misma línea de
H-LINK.
La versión 3 de CSNET WEB requiere que se configuren los ajus-
tes DSW para seleccionar entre enfriador y unidad compacta.
0 PSC-5HR
1 PSC-5HR
2 PSC-5HR
3 PSC-5HR
4 PSC-5HR
P R E C A U C I Ó N
• Si esta función está activaca el CSNET WEB necesita una
estación central para comunicarse con las unidades. Si no
hay una estación central controlando alguna unidad, causará
importantes problemas de comunicación del H-LINK.
• En el modo de compatibilidad de la estación central, el CS-
NET WEB no detecta el sensor de RCS, por lo que no se
mostrará en el estado del sistema y no estará disponible para
seleccionarse como entrada en el funcionamiento automático
de frío/calor.
• Existen varias variables en el estado del sistema, como la
temperatura del líquido o del gas, que solo se mostrarán
después de una modificación en su valor. Estos valores son
requeridos por el CSNET WEB solo después de haber sido
modificados, por lo que se mostrarán como 0 hasta su cam-
bio de valor
Número máximo
64
160
176
200
