Parametrierung
8.3 Kalibrieren
Kalibrierungsschritte

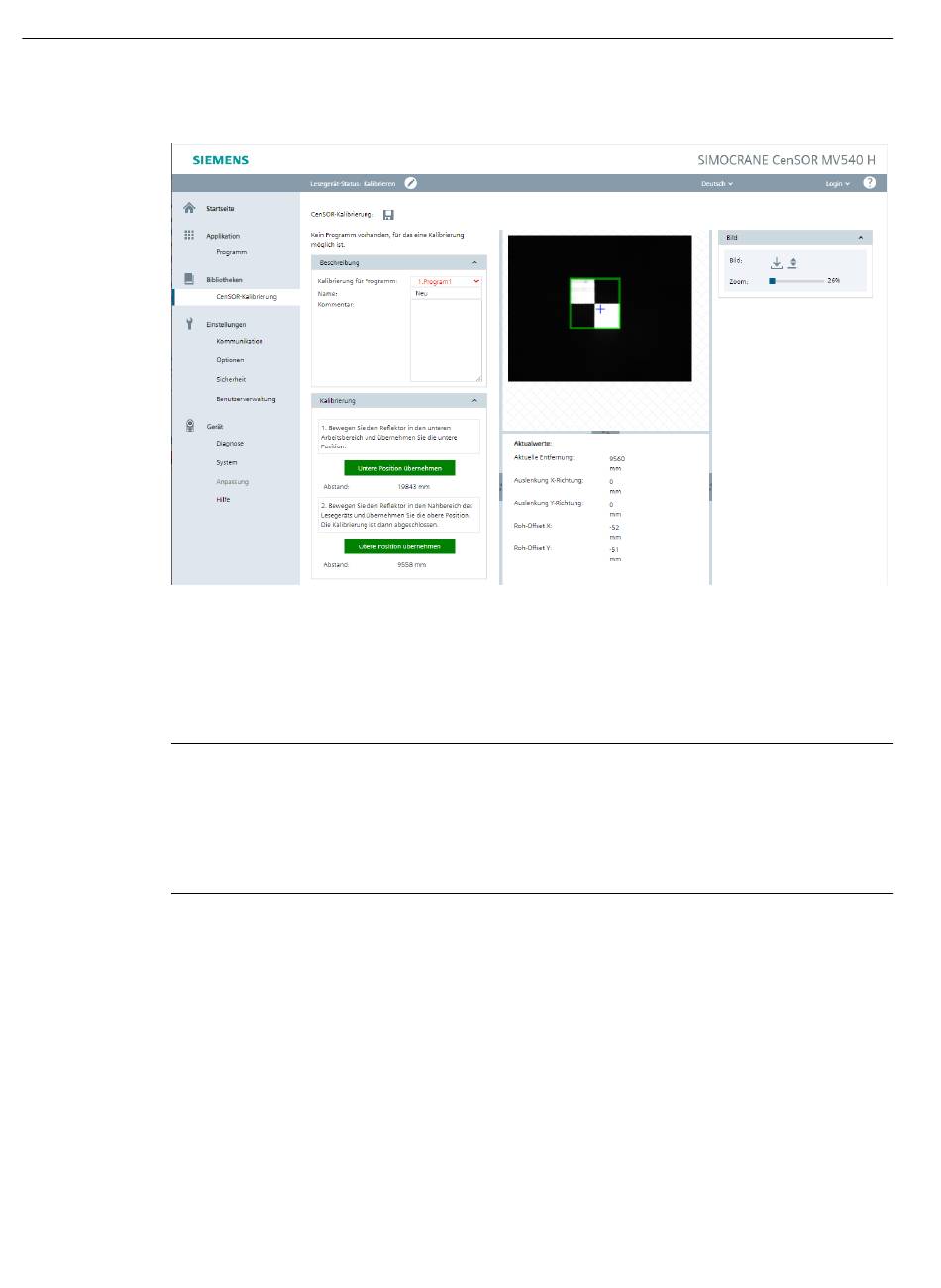

Bild 8-9
Abstand
Dieser Wert entspricht der Entfernung zwischen Kamera und Reflektor. Er wird entweder von der
Kamera selbst berechnet oder über eine Steuerung vorgegeben (siehe Kapitel CenSOR -
Messwerte (Seite 79)).
Hinweis
Entfernung hat direkten Einfluss auf die gemessene Auslenkung
Da die Entfernung direkten Einfluss auf die gemessene Auslenkung hat, sollte dieser Wert so
genau wie möglich sein. Bei externer Vorgabe ist auf die Skalierung und den Offset zu achten,
während für die interne Berechnung das richtige Objektiv und die genaue Größe der weißen
Reflektorfläche entscheidet sind.
Führen Sie folgende Schritte in der angegebenen Reihenfolge aus:
Schritt 1
Bewegen Sie den Reflektor in den unteren Arbeitsbereich.
Schritt 2
Drücken Sie den Button "Untere Position übernehmen".
Die Farbe des Button wechselt von grau auf grün.
Schritt 3
Bewegen Sie den Reflektor in den Nahbereich der Kamera.
84
Kamera kalibrieren: Untere Position übernehmen
SIMOCRANE CenSOR
Betriebsanleitung, 07/2021
