6.4

Montage eines Zusatzreflektors (optional)

Hinweise zur Montage
1. Ausrichtung des Musters entgegengesetzt zum Hauptreflektor
2. Hauptreflektor und Zusatzreflektor sollten sich möglichst in einer Ebene senkrecht zur
Kamera befinden.
3. Ein größerer Abstand (d) verbessert die Genauigkeit, verringert aber den Einsatzbereich, da
beim Heben der Zusatzreflektor nicht mehr von der Kamera erfasst werden kann.
4. Übergangsbereich von ±180 Grad meiden (links im Kamerabild)
Zusatzreflektor
- 90 °

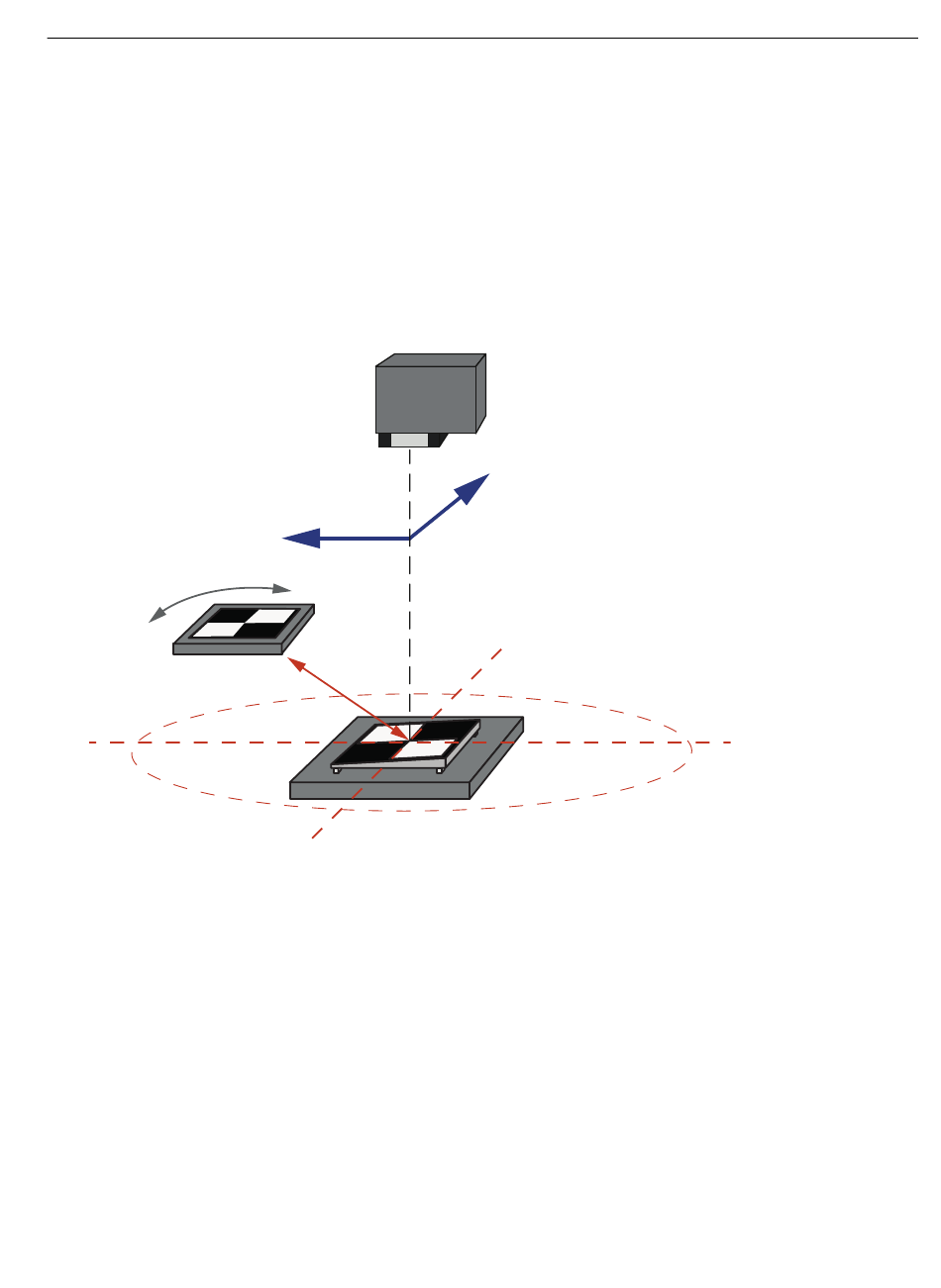

Bild 6-7 Montage eines Zusatzreflektors
SIMOCRANE CenSOR
Betriebsanleitung, 07/2021
Y-Auslenkung (Gantry)
d
- 180 ° / +180°
6.4 Montage eines Zusatzreflektors (optional)
X-Auslenkung (Trolley)
0 °
Hauptreflektor
Anbauen/Anschließen
+90 °
47
