Hinweis
Reflektor muss von oben gut sichtbar sein / Maximale Verdrehung des Reflektors
• Der Reflektor muss senkrecht von oben gut sichtbar sein und darf nicht durch Aufbauten
verdeckt werden.
• Montieren Sie den Reflektor so, dass dieser in Nulllage (ohne Verdrehung des
Lastaufnehmers) max. 2 Grad gegenüber der Kamera verdreht ist.
• Der maximal messbare Drehwinkel beträgt ± 15°. Bei einer größeren Verdrehung wird das
Muster des Reflektors von der Kamera nicht mehr erkannt.

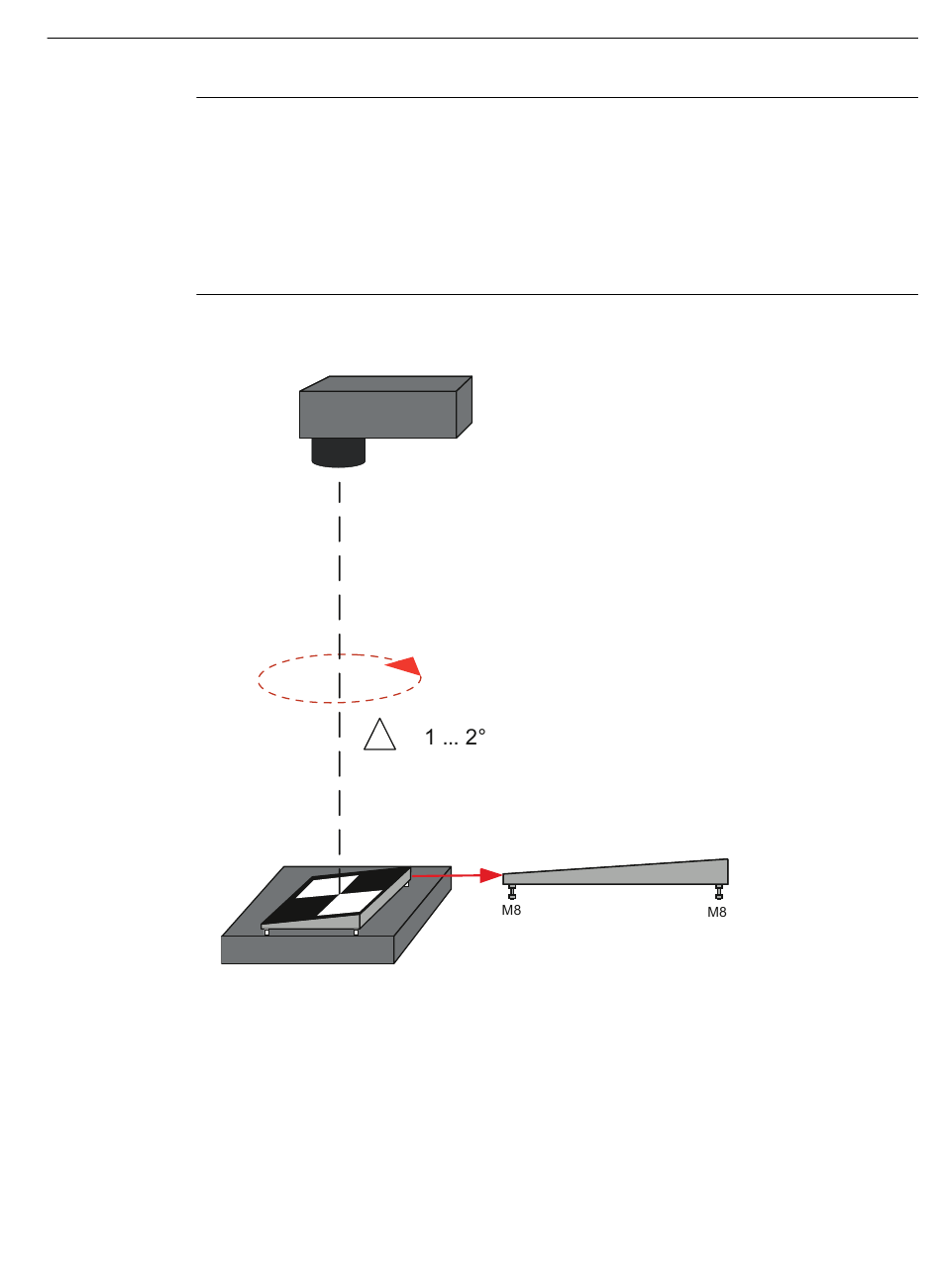

• Befestigen Sie wie in "Montagezeichnung Reflektor" dargestellt den Reflektor auf dem
Lastaufnahmemittel.
Bild 6-3
• Verbinden Sie den Reflektor mit M8-Schrauben an den vorgesehenen Montagepunkten mit
dem Lastaufnahmemittel.
Einzelheiten zu den Maßen entnehmen Sie den mitgelieferten Unterlagen, siehe Maßbilder
(Seite 143).
SIMOCRANE CenSOR
Betriebsanleitung, 07/2021
≤
Montagezeichnung Reflektor
6.2 SIMOCRANE CenSOR für einen Hallenkran
Anbauen/Anschließen
39
