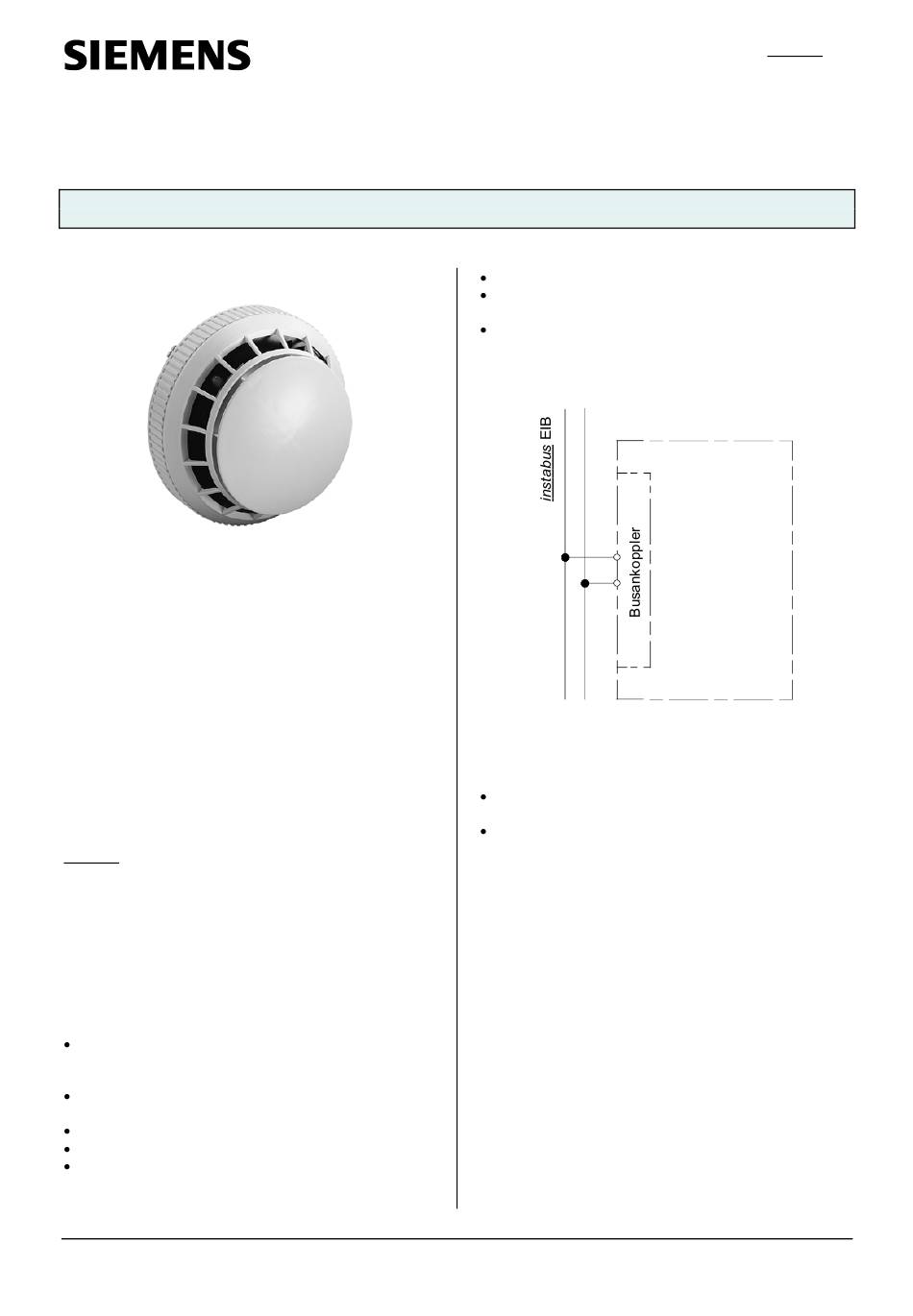

Brand-/ Kombimelder AP 256
Produkt- und Funktionsbeschreibung
Der Brand-/Kombimelder AP 256 mit integriertem Bus-
ankoppler ist zur Früherkennung von Bränden in Ge-
bäuden, für die keine VDS zugelassenen Brandmelde-
anlagen vorgeschrieben sind, einsetzbar.
Ein umweltschonendes, ohne radioaktive Substanzen
auskommendes, optisches Meßverfahren sowie eine
Wärmeschwellwertmessung melden frühzeitig Rauch-
und Hitzeentwicklungen.
Der Brand-/Kombimelder benötigt zum Betrieb nur den
Busanschluß und ist damit ohne großen Aufwand
installierbar.
Er ist modular aufgebaut, d.h. er besteht aus dem
Sockel mit integriertem Busankoppler und dem Sensor-
kopf, der z.B. zur Wartung und bei Renovierungsarbei-
ten abgenommen werden kann und somit vor Ver-
schmutzung geschützt wird.
Der Brand-/Kombimelder gibt im Alarmfall vor Ort, d.h.
am Gerät selbst einen Signalton aus, der über den
instabus EIB zu- und abschaltbar ist.
Über den Bus werden Rauch- und Wärmealarm-
Meldungen sowie der aktuelle Temperaturwert ausge-
geben. Außerdem wird automatisch gemeldet, ob der
Sensor defekt oder verschmutzt ist und ob der Sensor
vom Sockel getrennt wurde.
Applikationsprogramme
20 SO Brand-Kombi-Melder 900203
Alarme (Rauchalarm und Wärmealarm) werden
zyklisch gesendet, bis sie über den Bus quittiert
werden
Meldungsausgabe, ob der Brand-/Kombimelder defekt
oder verschmutzt ist
Aktueller Status auslesbar
Die Rauchintensität kann ausgelesen werden
Der aktuelle Temperaturwert kann zyklisch oder bei
Differenz gesendet werden
Siemens AG
Bereich Automation and Drives
Geschäftsgebiet Electrical Installation Technology
Postfach 10 09 53, D-93009 Regensburg
Signalton am Gerät über Bus zu- und abschaltbar
LED am Gerät wird im Alarmfall eingeschaltet, über
Bus wieder rücksetzbar
Empfindlichkeitsklasse einstellbar
Anschlußbeispiel
Installationshinweise
Das Gerät kann für feste Installation in Innenräumen,
für trockene Räume, Aufputz verwendet werden.
Um optimale Rauch-/Wärmedetektion sicherzustellen,
muß der Brand-/Kombimelder möglichst in der Mitte
von Räumen an der Decke so installiert werden, daß
Rauch/Wärme ungehindert den Brand-/Kombimelder
erreichen kann. Ein Mindestabstand zu Ecken und
Wänden von wenigstens 15 cm sollte eingehalten
werden. In Räumen, in denen normalerweise Dampf
oder starker Rauch entsteht, wie Bad oder Küche, soll-
te der Brand-/Kombimelder nur als Wärmemelder be-
trieben werden. Es empfiehlt sich einen Brand-/ Kom-
bimelder in jedem Wohn- und Schlafbereich anzubrin-
gen. Bei mehrstöckigen Häusern sollte mindestens ein
Brand-/Kombimelder in jeder Etage montiert werden.
Bei ausgebautem Dachboden wird dringend geraten
einen Brand-/Kombimelder über der Treppe und im
Dachboden anzubringen.
AP 256, 4 Seiten
© Siemens AG 2001
Änderungen vorbehalten
instabus EIB
Technische Produkt-Informationen
August 2001
5WG1 256-3AB01
Brand-/Kombi-
melder
AP 256
Technik-Handbuch
Update: http://www.siemens.de/installationstechnik
2.17.1.1/1
