Einbinden in eine Steuerung
9.1 Einbinden über PROFINET I/O
9.1
Einbinden über PROFINET I/O
9.1.1
Vorbereiten der Kamera SIMATIC MV540 H CRANES für PROFINET I/O
Schritt 1
1. Öffnen Sie die Bedienoberfläche (Web Based Management = WBM) der Kamera SIMATIC
MV540 H CRANES. Wählen Sie im Menübaum das Menü "Kommunikation", um die Parameter
der Kommunikationsschnittstelle festzulegen.
2. Wählen Sie unter "Schnittstellen" → "Ethernet" → "IP-Mode" → "PROFINET Mode (FB79)".
Passen Sie den "Devicename" an. Der "Devicename" muss mit dem in der "HW-Konfig" der PLC
oder SIMOTION eingetragenen Namen übereinstimmen und im Netz eindeutig sein.

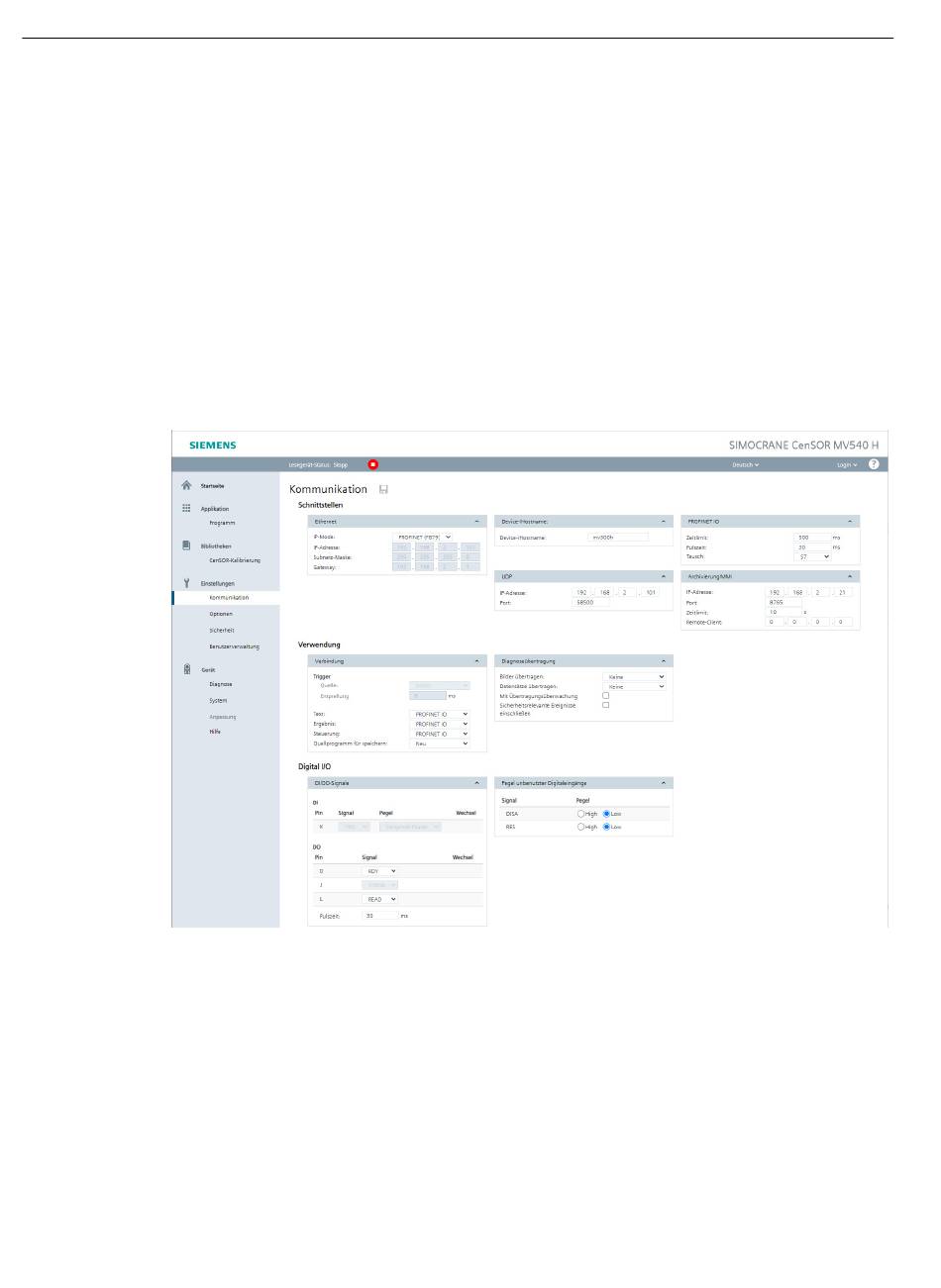

Bild 9-1
3. Wählen Sie bei "Verwendung" → "Verbindung" in den Klapplisten "Text", "Ergebnis" und
"Steuerung" jeweils "PROFINET IO"
4. Nach dem Speichern der Einstellungen wird die Kamera SIMATIC MV540 H CRANES neu
gebootet.
122
Kommunikation
SIMOCRANE CenSOR
Betriebsanleitung, 07/2021
