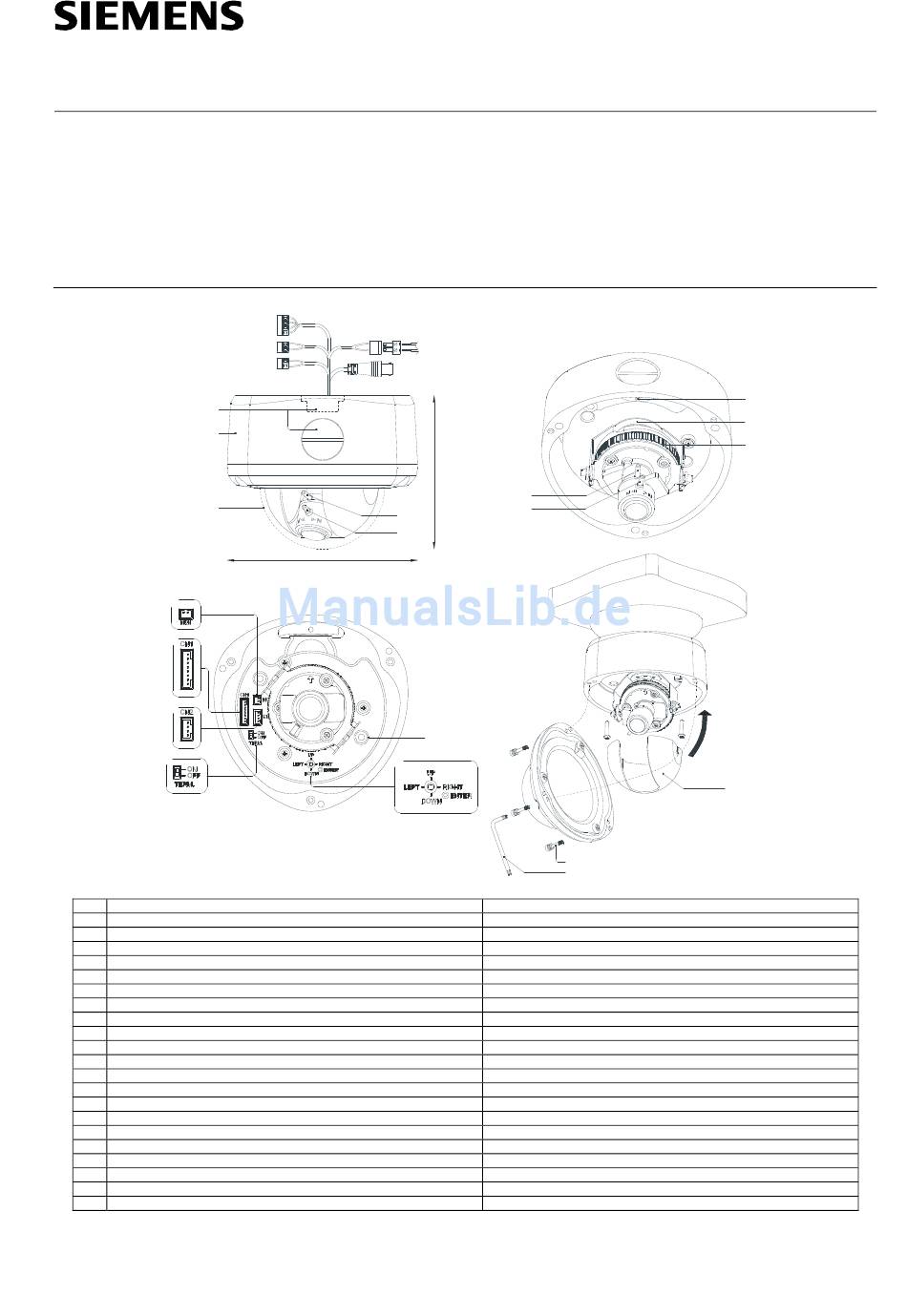

CVWC1325-LX
Vandalismusgeschützte 1/3"-CMOS-
Dome-Farbkamera mit Vario-Objektiv
und Ultrawide Dynamic Range
Installationsanleitung
6
7
8
11
12
13
14
1
Alarmleitung (orange/gelb/rot/schwarz)
2
Zweidrahtleitung (blau/schwarz)
3
RS485-Kabel (braun/schwarz)
4
Netzkabel
5
Videoausgangs (BNC-Anschluss)
6
Kabeleintrittsöffnungen
7
Sockel
8
Dome-Kuppel
9
Zoomhebel/Fixierschraube
10
Fokushebel/Fixierschraube
11
Monitorausgang
12
CN1-Anschluss
13
CN2-Anschluss
14
RS485-Terminierungsschalter
15
Montageloch
16
OSD-Joystick (zum Öffnen des Bildschirmmenüs)
17
Verschlussschraube für Kabelzuführung
18
Kameraeinstellvorrichtung
19
Achseneinstellung
20
Inneneinsatz
21
Sicherheitsschrauben
22
Schraubendreher
1
2
4
3
5
112 mm
9
10
140 mm
15
16
CVWC1325-LX
1/3" CMOS Ultra Wide Dynamic Colour
Vandal Resistant Varifocal Dome
Installation Instruction
9
10
21
22
Alarm cable (orange/yellow/red/black)
Twisted pair cable (blue/black)
RS485 cable (brown/black)
Power supply cable
Video output (BNC connector)
Cable entry holes
Base unit
Dome hemisphere
Zoom lever/locking screw
Focus lever/locking screw
Monitor output
CN1 connector
CN2 connector
RS485 termination switch
Unit mounting hole
OSD joystick (on-screen menu access)
Conduit hole plug screw
Camera adjustment bracket
Axis adjustment
Inner liner
Security screws
Security screwdriver
Building Technologies
17
18
19
20
Fire Safety & Security Products
Werbung
Verwandte Anleitungen für Siemens CVWC1325-LX
Inhaltszusammenfassung für Siemens CVWC1325-LX
- Seite 1 CVWC1325-LX CVWC1325-LX Vandalismusgeschützte 1/3“-CMOS- 1/3“ CMOS Ultra Wide Dynamic Colour Dome-Farbkamera mit Vario-Objektiv Vandal Resistant Varifocal Dome und Ultrawide Dynamic Range Installation Instruction Installationsanleitung 112 mm 140 mm Alarmleitung (orange/gelb/rot/schwarz) Alarm cable (orange/yellow/red/black) Zweidrahtleitung (blau/schwarz) Twisted pair cable (blue/black) RS485-Kabel (braun/schwarz)
- Seite 2 3. Insert the wall plugs into the holes. 3. Setzen Sie die Dübel in die Löcher ein. 4. Fasten the unit with the screws provided. 4. Befestigen Sie die Einheit mit den mitgelieferten Schrauben. Siemens Building Technologies Fire Safety & Security Products 10.2008...
- Seite 3 Vorgangs flimmern oder sonst wie gestört sein, dann ist during this operation and the picture will return to normal dies eine normale Erscheinung, die nach Beendigung des once completed. Vorgangs wieder verschwindet. Siemens Building Technologies Fire Safety & Security Products 10.2008...
- Seite 4 Alkohol, Benzin oder Verdünner, da diese die Oberfläche thinners. These solvents may damage the surface. beschädigen können. Transport Transportation Verwenden Sie das originale oder gleichwertiges Use the original packing material or materials of equal quality. Verpackungsmaterial. Siemens Building Technologies Fire Safety & Security Products 10.2008...
- Seite 5 Manual: 40 steps by pushbutton for Drucktaste für R und B R and B Fernsteuerung RS-485: Siemens-B/-S-Protokoll, Remote control RS-485: Siemens-B/ -S protocol, MOLYNX-D (nur in Verbindung mit MOLYNX-D (only with control unit Bediengerät CKA4820 oder den CKA4820 or video matrices Videokreuzschienen SIMATRIX /...
- Seite 6 MJPEG IP-Modul – vandalismusgeschützter CVVA-IP 2GF1085-8AG MJPEG IP module vandal fixdome Fixdome Herausgegeben von Siemens Building Technologies Fire & Security Products GmbH & Co. oHG © 2008 Copyright by D-76181 Karlsruhe Siemens Building Technologies Liefermöglichkeiten und technische Änderungen vorbehalten. www.buildingtechnologies.siemens.com Data and design subject to change without notice.
