6.2 SIMOCRANE CenSOR für einen Hallenkran
6.2.2
Komponenten am Hallenkran anschließen
Hinweis
Geregeltes Schaltnetzteil verwenden
Verwenden Sie ein geregelte Schaltnetzteil: 24 V/mindestens 2 A, pulsfest.
Verbinden Sie nun die einzelnen Komponenten von SIMOCRANE CenSOR.

Kamera und Blitz

• Schließen Sie folgende Kabel an, die im Lieferumfang enthalten sind:
– Ethernet RJ45
– Power-IO-RS232-Kabel, offenes Leitungsende
– Lampenkabel, offenes Leitungsende

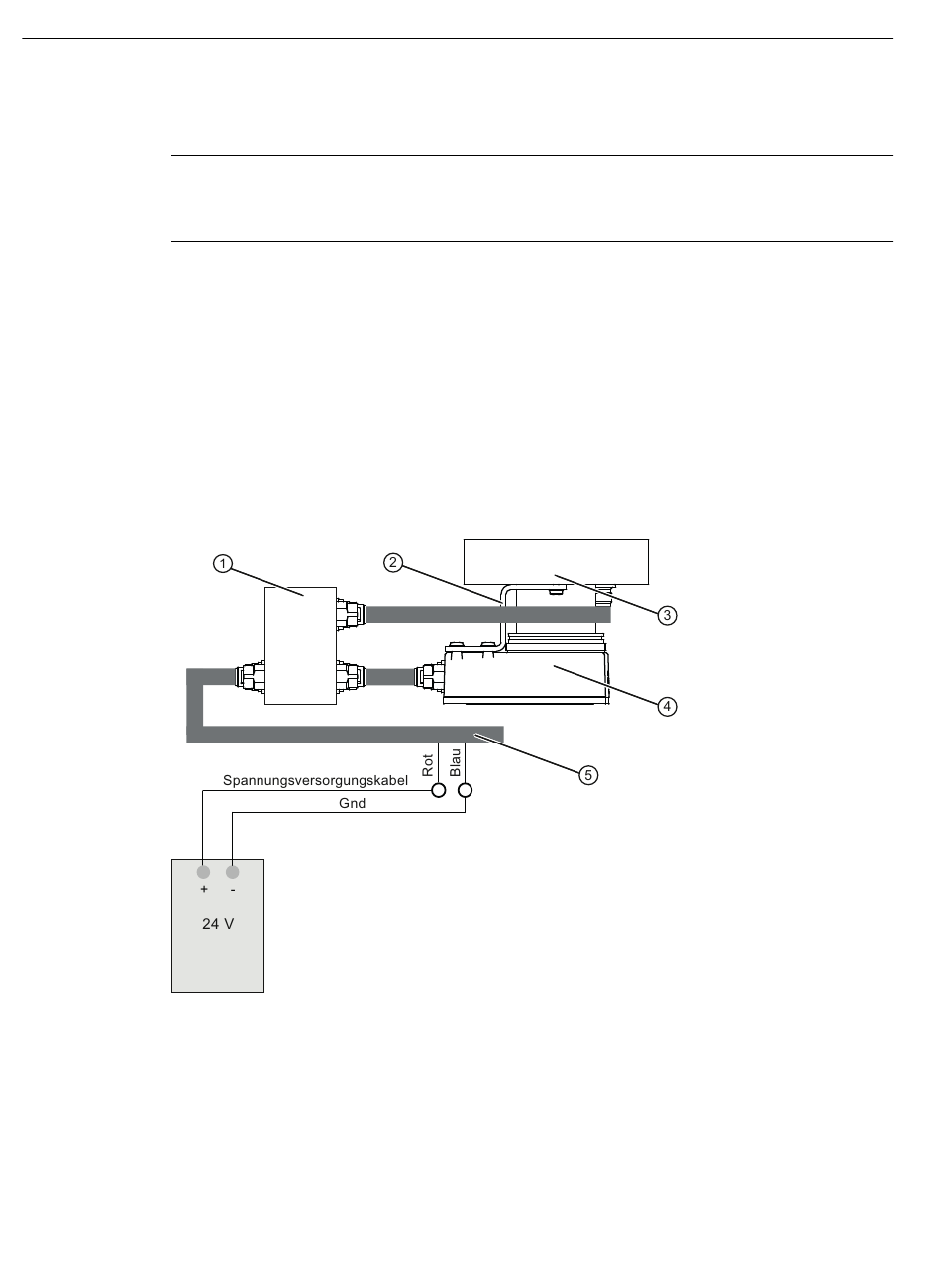

• Schließen Sie Kamera und Blitz gemäß folgender Abbildung an:
Bild 6-4
40
Y-Adapterkabel für Ringleuchten
Ringlichthalter extern
Beleuchtungseinheit
Kamera SIMATIC MV540
Power-IO-RS232-Kabel
MV540 LED-Ringlicht Metall IR klar/Metall Rot klar mit Y-Adapterkabel
SIMOCRANE CenSOR
Betriebsanleitung, 07/2021
