Inbetriebnahme
7.3 Kamera einrichten

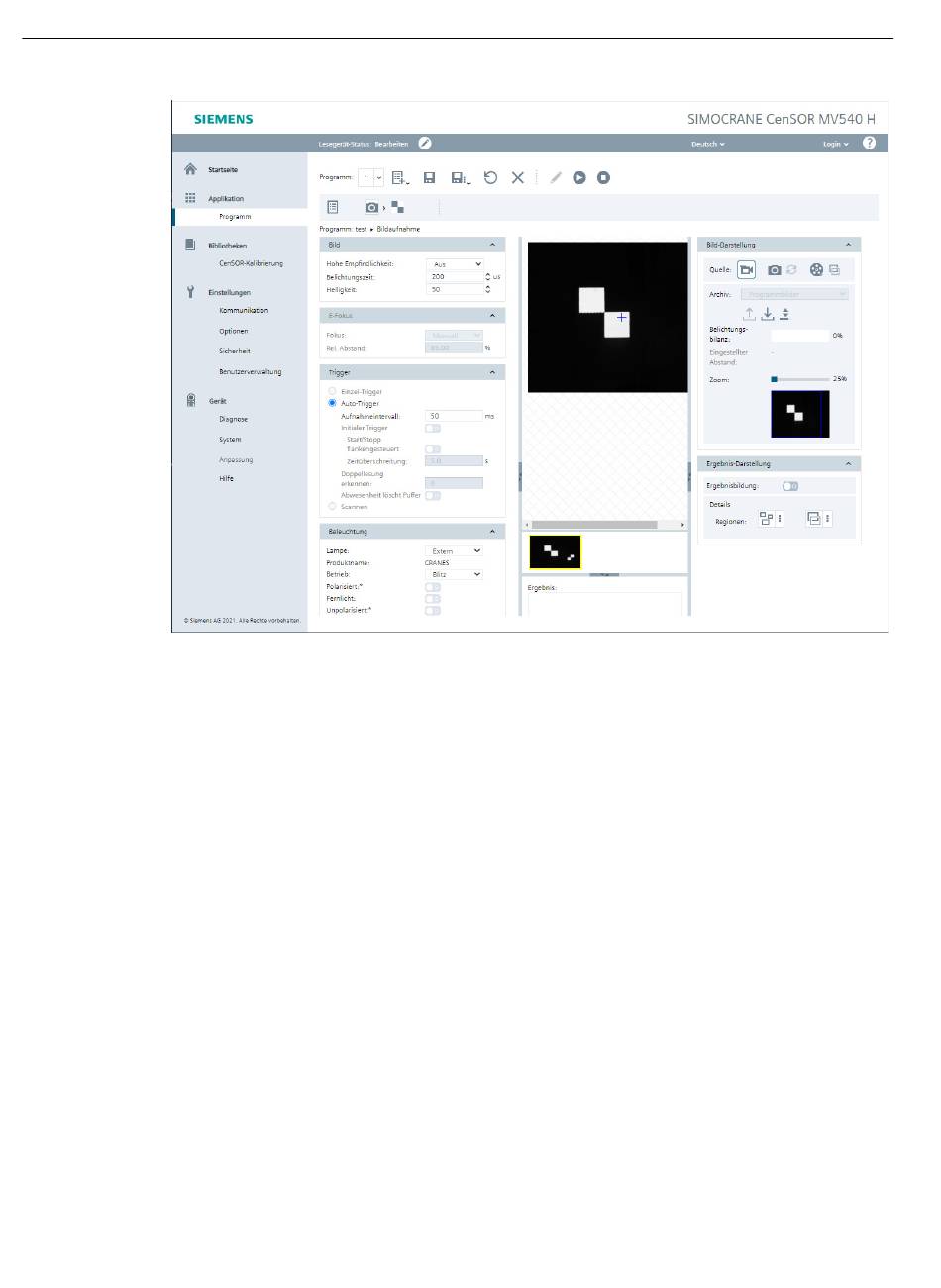

Bild 7-8
Schritt 3: Ausrichten der Kamera auf den Reflektor / die Reflektoren
Das Ausrichten der Kamera auf den Reflektor ist von mehreren Faktoren abhängig. Zum Beispiel:
• Lastaufnahmemittel (z. B. Spreader)
• Bei Verwendung eines zusätzlichen Reflektors, da hier die Ausrichtung bestimmt, ab wann
der zusätzliche Reflektor erkannt werden soll.
Bei der Verwendung von nur einem Reflektor wird empfohlen, den Spreader zur oberen
Endposition zu fahren und das blaue Kreuz im Vorschaubild mittig auf den Reflektor
auszurichten (siehe auch SIMOCRANE CenSOR für einen Außenkran (Seite 42)). Anschließend
senken Sie das Hubwerk bis zur unteren Endposition, um zu prüfen, ob der Reflektor dauerhaft
im Bild erkennbar bleibt.
56
Programm - Bildaufnahme
SIMOCRANE CenSOR
Betriebsanleitung, 07/2021
