Anbauen/Anschließen
6.3 SIMOCRANE CenSOR für einen Außenkran
Reflektor am Lastaufnahmemittel des Außenkrans montieren
ACHTUNG
Reflektor sachgemäß montieren
Unsachgemäße Montage führt zu Beschädigungen des Reflektors.
Hinweis
Reflektor muss von oben gut sichtbar sein / Maximale Verdrehung des Reflektors
• Der Reflektor muss senkrecht von oben gut sichtbar sein und darf nicht durch Aufbauten
verdeckt werden.
• Montieren Sie den Reflektor so, dass er in Nulllage (ohne Verdrehung des Lastaufnehmers)
max. 2 Grad gegenüber der Kamera verdreht ist.
Der maximal messbare Drehwinkel beträgt ± 15°. Bei einer größeren Verdrehung wird das
Muster des Reflektors von der Kamera nicht mehr erkannt.

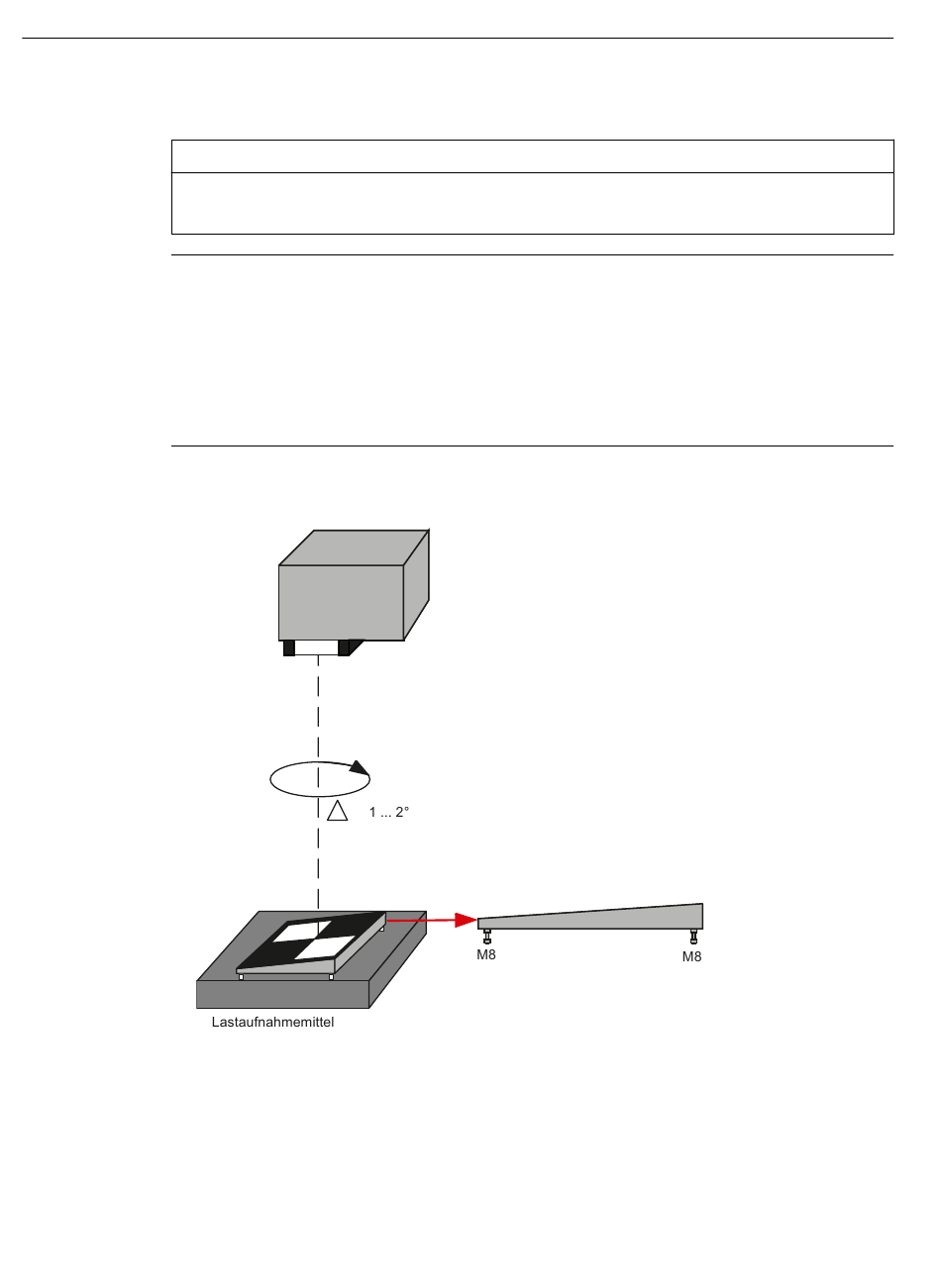

• Befestigen Sie wie in "Montagezeichnung Reflektor" gezeigt den Reflektor auf dem
Lastaufnahmemittel:
Bild 6-6
• Verbinden Sie den Reflektor mit 4 M8-Schrauben an den vorgesehenen Montagepunkten mit
dem Lastaufnahmemittel.
Einzelheiten zu den Maßen entnehmen Sie den mitgelieferten Unterlagen.
44
≤
Montagezeichnung Reflektor
SIMOCRANE CenSOR
Betriebsanleitung, 07/2021
