8.5
Gerät
8.5.1
Diagnose

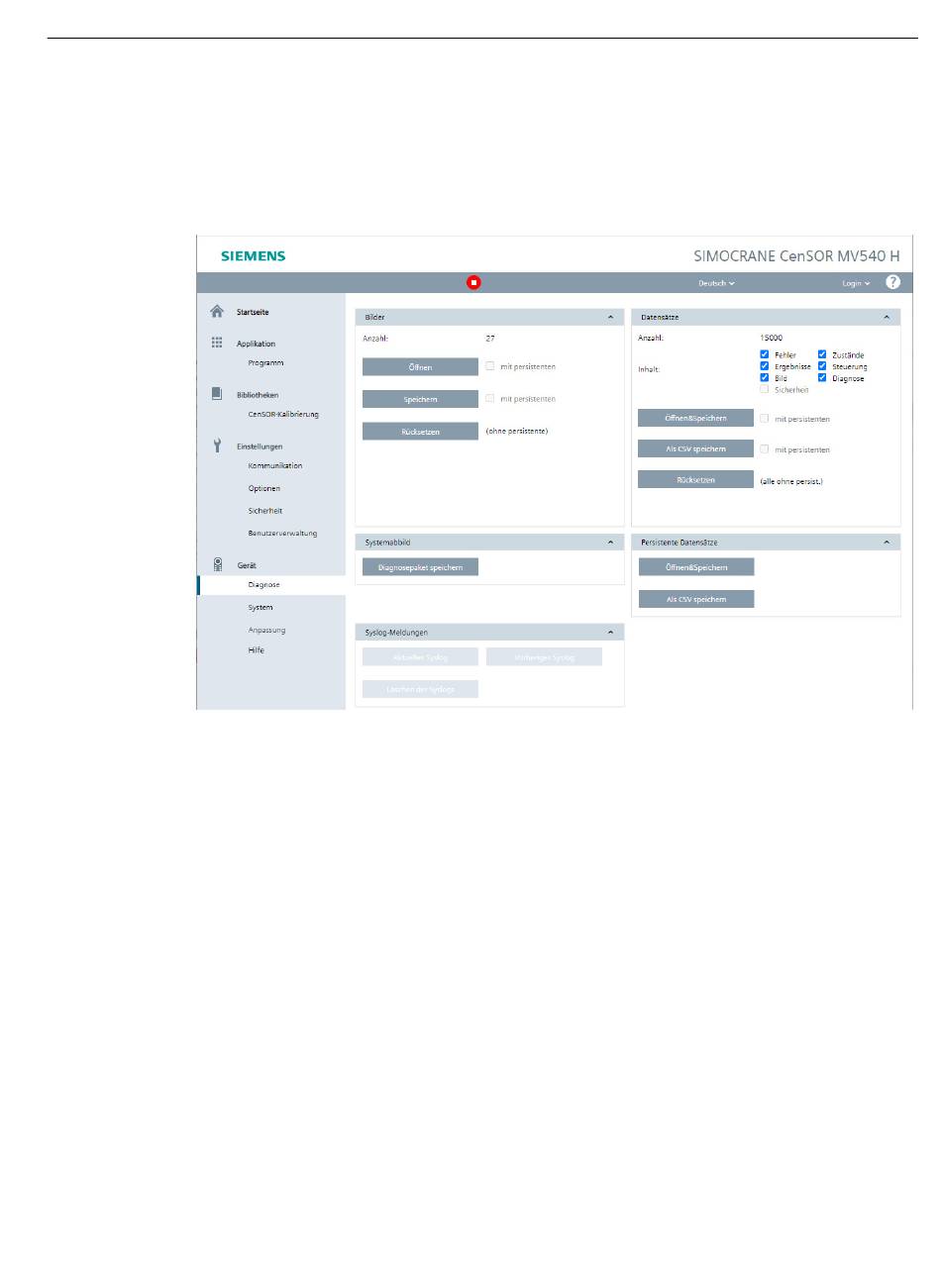

Bild 8-14
In dem Menü "Diagnose" können Sie Diagnosebilder und Diagnosereports anzeigen, löschen
und speichern.
Bilder
In dieser Gruppe erhalten Sie Diagnoseinformationen zu den abgespeicherten Bildern.
Farbliche Kennzeichnung des Hintergrundes
• Bilder, die zur selben Sequenz gehören:
Der Hintergrund des Feldes "Sequence ID"/"Image ID" ist jeweils in derselben Farbe
dargestellt.
• Wenn das Leseergebnis ausgegeben wird, ist der Hintergrund des zugehörigen Bilds in der
ganzen Zeile farblich gekennzeichnet.
Folgende Informationen werden angezeigt
• Eine Sequenz-ID und eine Bild-ID. Die Sequenz ID wird im Einzel-Trigger-Modus bei jedem
Start in den Auswertemodus erhöht, ansonsten bei jedem externen Trigger. Die Bild-ID wird
für jedes Bild inkrementiert und bei Beginn einer neuen Sequenz zurückgesetzt.
• Bildaufnahmezeit und -datum
SIMOCRANE CenSOR
Betriebsanleitung, 07/2021
Diagnose
Parametrierung
8.5 Gerät
111
