Prinzip des Datenaustauschs für PROFINET I/O
Datenübertragung PROFINET I/O

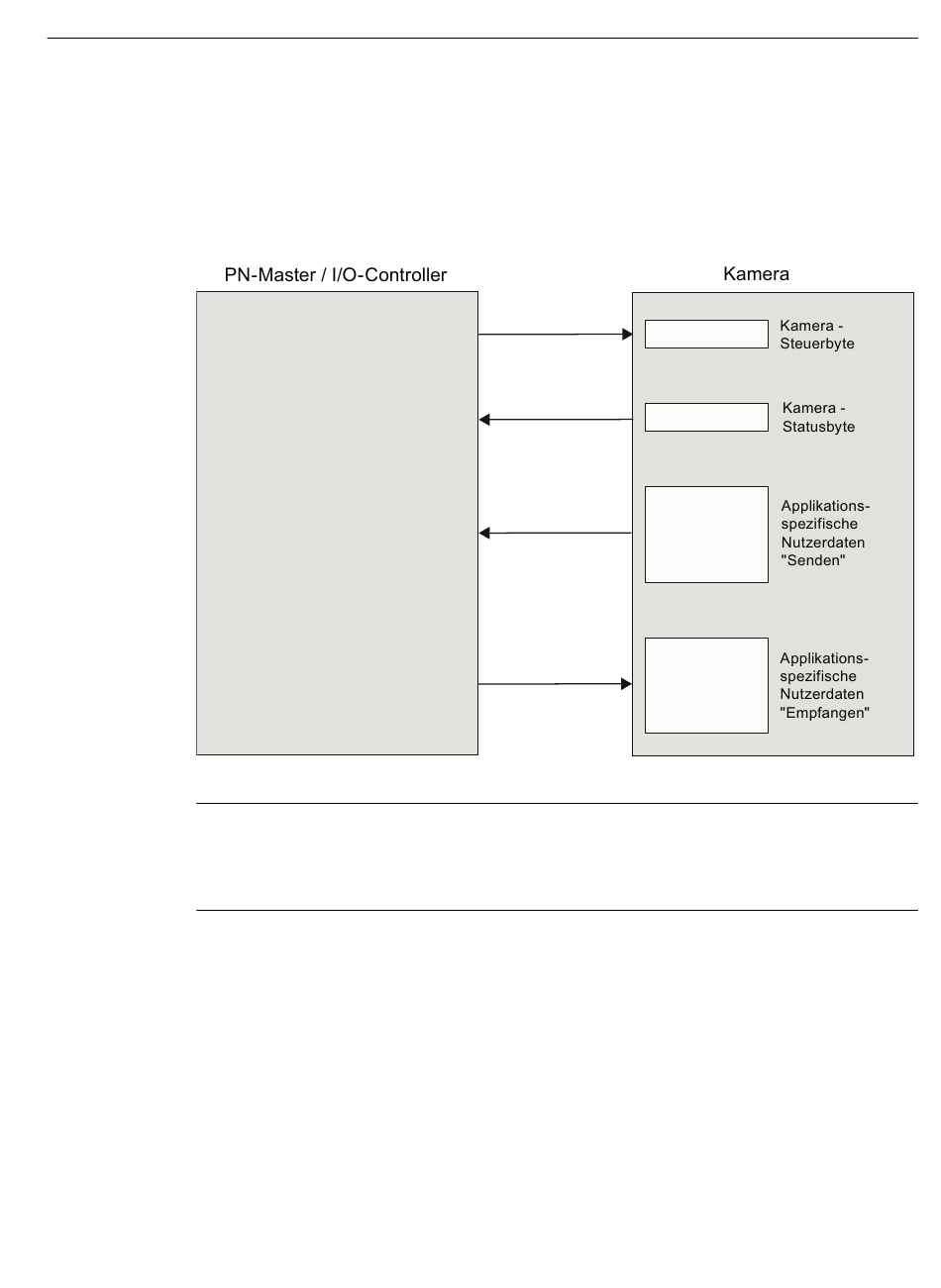

Im folgenden Prinzipbild sind die für die Datenübertragung relevanten Schnittstellen der
Kamera SIMATIC MV540 H CRANES dargestellt.
Bild 9-2
Hinweis
Relevante Bytes
• Von der Nutzdaten-Schnittstelle "Senden" sind die Bytes 1 bis 31 relevant.
• Von der Nutzdaten-Schnittstelle "Empfangen" sind nur die Bytes 1 bis 10 relevant.
Nachdem die Kamera eingeschaltet und eine Verbindung über PROFINET I/O zur Steuerung
aufgebaut wurde, wird ein einfaches Handshaking-Verfahren verwendet. Dadurch sendet die
Kamera kontinuierlich ihre Daten.
SIMOCRANE CenSOR
Betriebsanleitung, 07/2021
Prinzip der Datenübertragung über PROFINET I/O
