Aufbau und Funktion

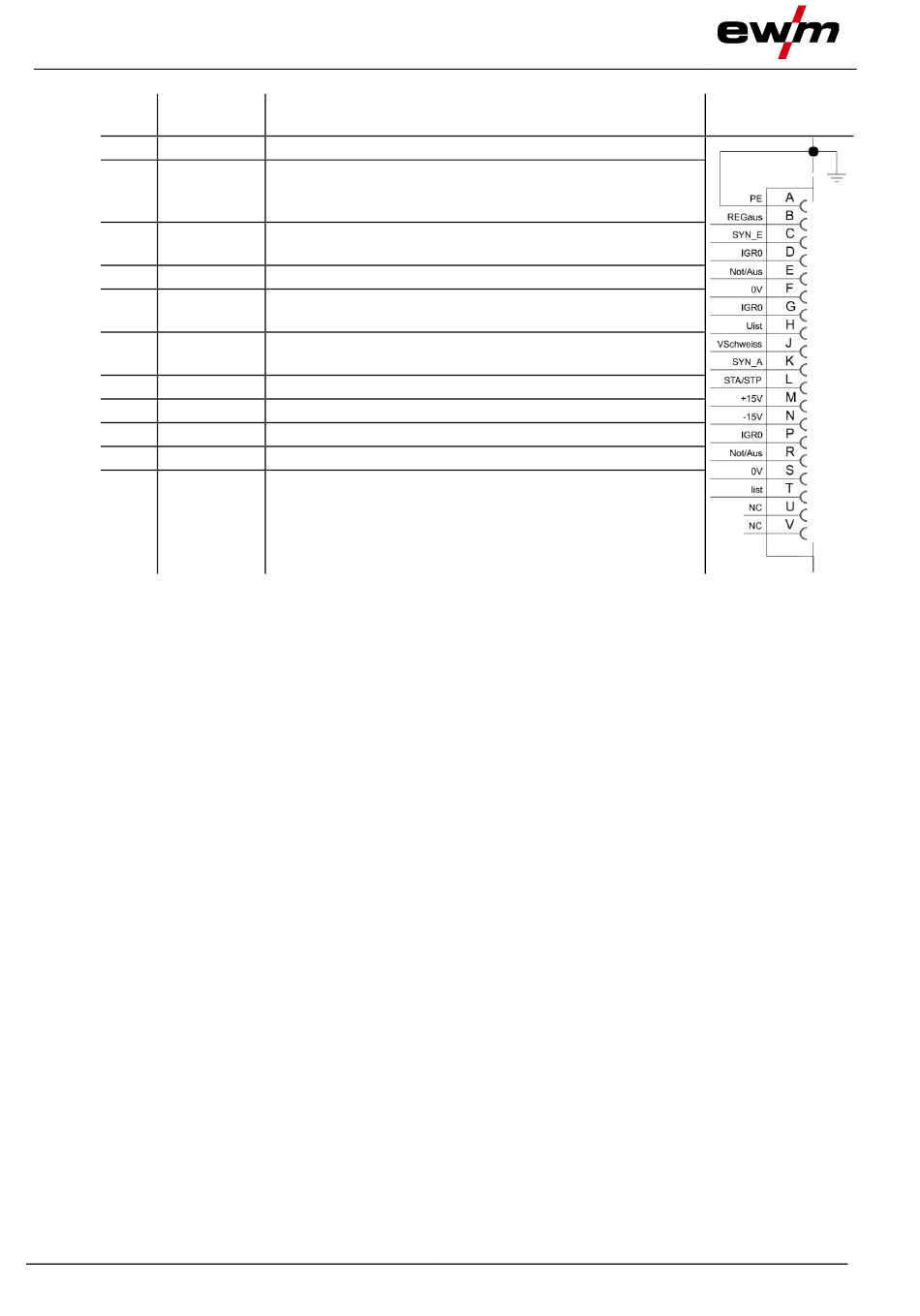

PC-Schnittstelle

Pin Eingang /
Ausgang
A
Ausgang
D Ausgang
(open Collec-
tor)
E/R Eingang
F Ausgang
G/P Ausgang
H Ausgang
L Eingang
M Ausgang
N Ausgang
S Ausgang
T Ausgang
[1] Genauigkeit Typ ± (0,05 V+2,5 % vom Messwert)
[2] Die Betriebsart wird vom Drahtvorschubgerät vorgegeben (Die Start / Stopp-Funktion entspricht dem
Betätigen des Brennertasters und wird z. B. bei mechanisierten Anwendungen eingesetzt).
[3] Genauigkeit Typ ± (0,02 V+2,5 % vom Messwert)
5.7.2

Roboterinterface RINT X12

Das digitale Standard-Interface für automatisierte Anwendungen
Funktionen und Signale:
• Digitale Eingänge: Start/Stopp, Betriebsarten-, JOB- und Programmanwahl, Einfädeln, Gastest
• Analoge Eingänge: Leitspannungen z. B. für Schweißleistung, Schweißstrom, u. a.
• Relais-Ausgänge: Prozesssignal, Schweißbereitschaft, Anlagensammelfehler u. a.
5.7.3

Industriebusinterface BUSINT X11

Die Lösung für komfortable Integration in automatisierte Fertigungen mit z. B.
• Profinet / Profibus
• EnthernetIP / DeviceNet
• EtherCAT
• usw.
5.8 PC-Schnittstelle
Schweißparametersoftware
Alle Schweißparameter bequem am PC erstellen und einfach zu einem oder mehreren Schweißgeräten
übertragen (Zubehör, Set bestehend aus Software, Interface, Verbindungsleitungen)
• Datenaustausch zwischen Stromquelle und PC
• Schweißaufgabenverwaltung (JOBs)
• Online-Datenaustausch
• Vorgaben für Schweißdatenüberwachung
• Updatefunktion für neue Schweißparameter
46
Bezeichnung
PE -------- Anschluss für Kabelabschirmung
IGRO ---- Strom-fließt-Signal I>0 (maximale Belastung 20
mA / 15 V) 0 V = Schweißstrom fließt
Not-Aus - Not-Aus zum übergeordneten Abschalten der
Stromquelle.
0V -------- Bezugspotential
IGRO ---- Stromrelaiskontakt zum Anwender, potentialfrei
(max. +/-15 V / 100 mA)
Uist ------- Schweißspannung, gemessen gegen Pin F,
0-10 V (0 V = 0 V; 10 V = 100 V)
STA/STP Start = 15 V / Stopp = 0 V
+15 V ---- Spannungsversorgung (max. 75 mA)
-15 V ----- Spannungsversorgung (max. 25 mA)
0 V ------- Bezugspotential
Iist -------- Schweißstrom, gemessen gegen Pin F;
0-10 V (0 V = 0 A, 10 V = 1000 A)
[1]
[2]
[3]
