6.4. KOMPRESSOR/LIMITER FUNKTIONEN

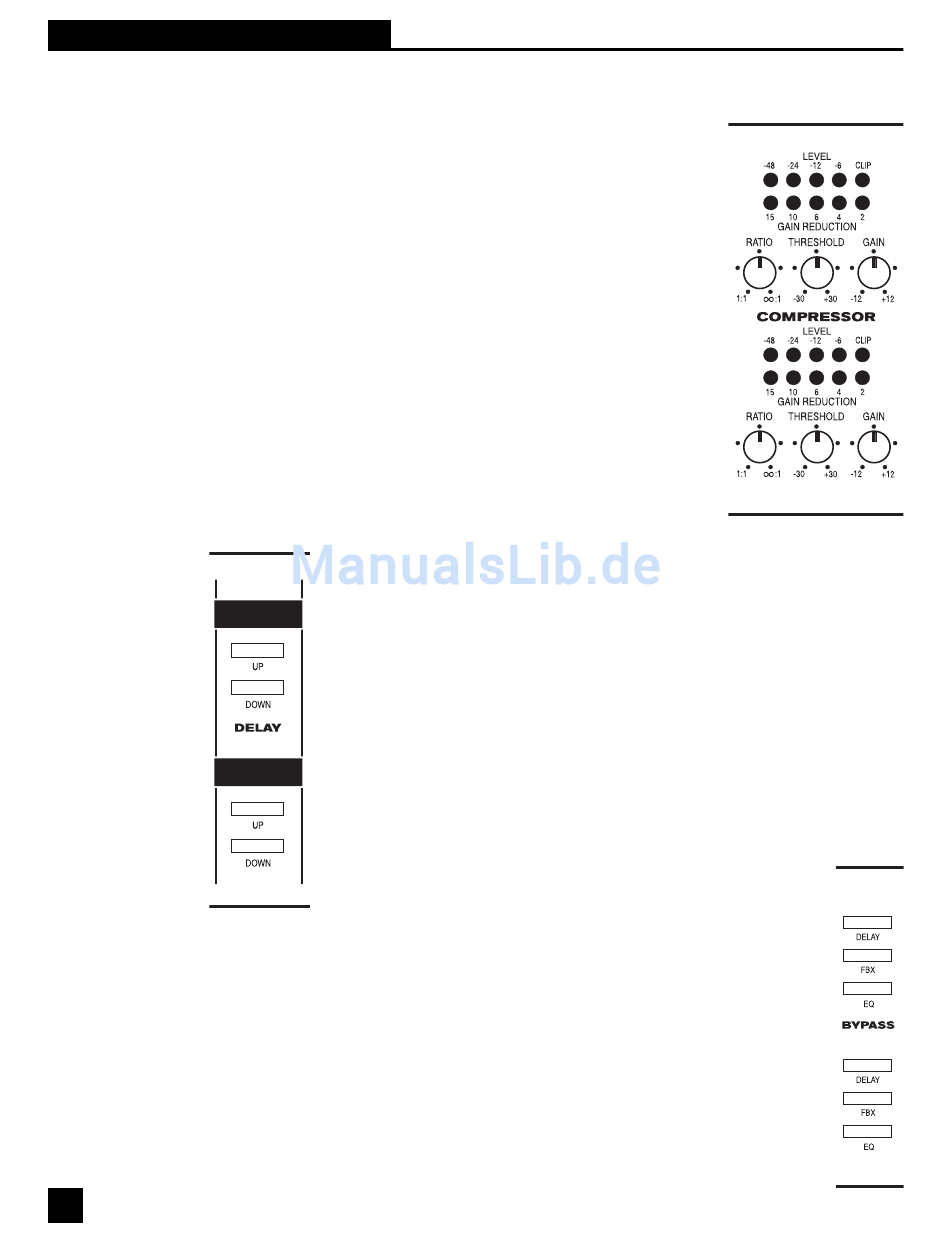

6.4.1. Regelmöglichkeiten auf der Frontplatte
Die Regelmöglichkeiten für den Kompressor befinden sich rechts
auf dem Gerät. Es gibt Regler für RATIO,THRESHOLD und GAIN sowie
zwei horizontale LED Ketten, welche oben den Eingangspegel anzeigen und
unten die Kompressor Gain Reduktion. Die RATIO läßt sich in einem Bereich
von 1:1 bis unendlich einstellen, wobei 1 Limiting entspricht; Der Threshold-
Pegel (Schwellwert) ab dem die Kompression anspricht läßt sich in einem
Bereich von -30 dBV bis +30 dBV einstellen und der Ausgangspegel des
Kompressors läßt sich um 12dB anheben/absenken (dieser dient auch zum
Einstellen der Ausgangslautstärke). KNEE, ATTACK und RELEASE Ein-
stellungen lassen sich nur mit der Steuersoftware verändern - ansonsten
werden die Werkseinstellungen verwendet. (Die Steuersoftware erlaubt
ferner die Einstellung eines separaten Limiter Threshold).
Die Werkseinstellungen sind ATTACK = 15ms, RELEASE = 400 ms und
KNEE = 20. Diese Einstellungen werden beibehalten bis sie durch die
Steuersoftware überschrieben werden.

6.6. BYPASS

6.6.1. Regelmöglichkeiten auf der Frontplatte
Die BYPASS Schalter befinden sich auf der rechten Seite des Gerätes. Getrennte
Drucktaster erlauben ein separates "bypassen" des graf. EQ, FBX sowie des Delays.
Für zweikanalige Graphi-Qs sind ferner für jeden Kanal eigne Bypass Schalter
vorhanden. Wenn sich ein Schaltungsteil im BYPASS befindet leuchtet der im BYPASS
Schalter untergebrachte Indikator.
Wenn das Gerät abgeschaltet wird befinden sich alle Komponenten im sogenannten
(Hardware-) Bypass. Bitte beachten Sie, daß ein plötzliches Abschalten der FBX Filter
in einer Rückkopplung resultieren kann. Das kann weh tun ... also ACHTUNG !!!
20
6.5. Regelmöglichkeiten für das digitale Delay
6.5.1. Regelmöglichkeiten auf der Frontplatte
Die Regler für das digitale Delay befinden sich rechts neben der Kompressoreinheit.
Sie können das Ausgangssignal des Graphi-Q bis zu 999.96 ms verzögern (also
praktisch eine Sekunde). Verwenden Sie zum Einstellen der Zeit die Hoch/Runter
Tasten unter dem Display, welches die Zeit auch anzeigt. Delayeinstellungen
können in 20 Mikrosekundenschritten vorgenommen werden.
Für das GRQ-3101 Modell gilt: Die Einstellungen für das Delay betreffen lediglich
Ausgang B. Ausgang A bleibt weiterhin unverzögert. Sie können aber für beide
Ausgänge über die Steuersoftware unabhängige Delays bestimmen.
(siehe Sektion 8).
Bemerkung: Für weiterführende Lektüre bezüglich Delays in Sound Systems
(und wir meinen weiterführend) beachten Sie bitte Sektion 9.4.
