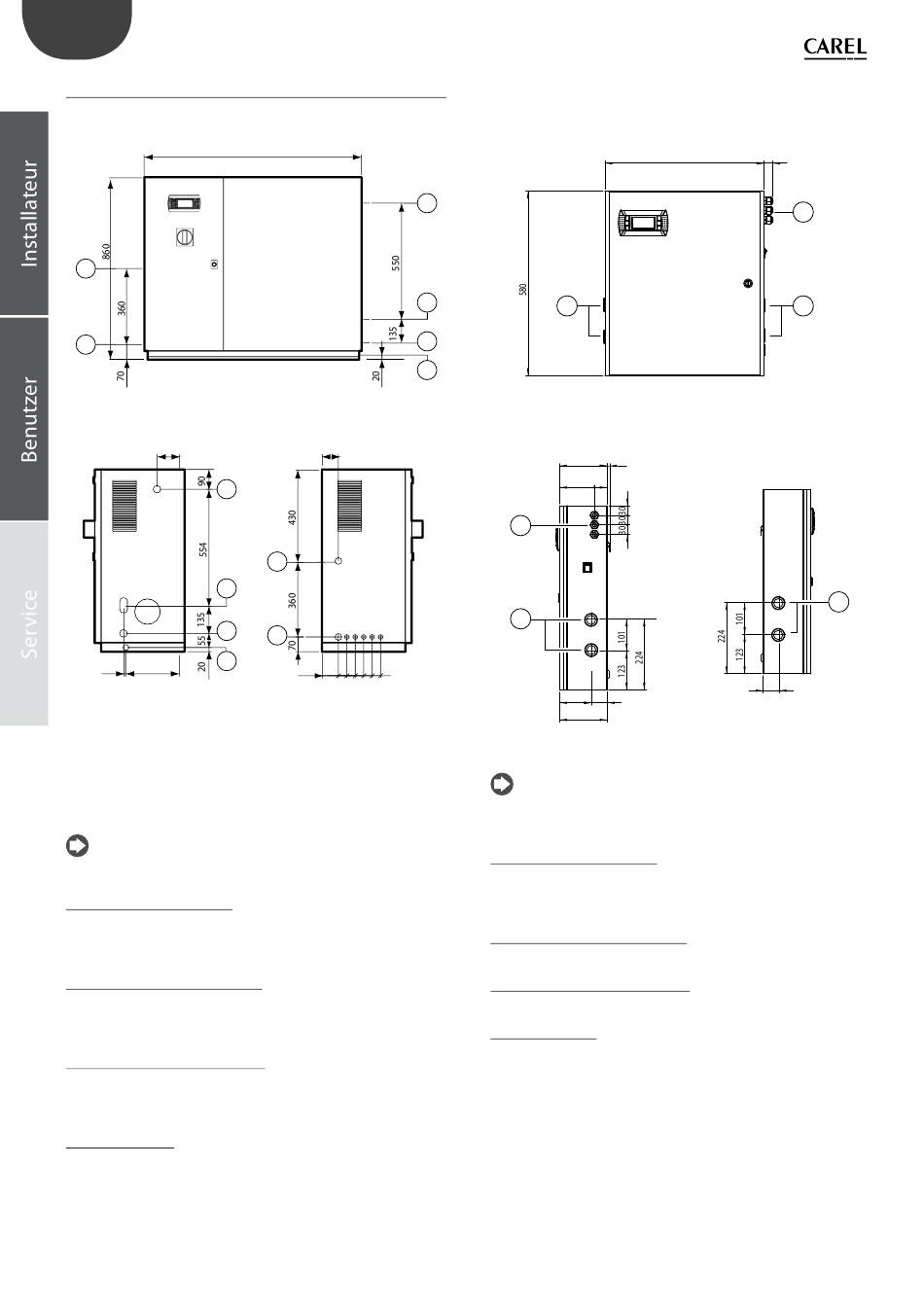

1.4 Abmessungen und Gewichte

Humifog Master
1
2
Steuerkasten, Seitenansicht
Wassereinlass/-auslass
105
8 255
Legende:
1.
Versorgungseingang
2. Eingang Klemmleiste
3.
Wassereinlass
4.
Wasserauslass
5. Wasserablauf
6. Bypass-Ablauf
NB: Vorgestanzte, nicht gelochte Eingänge für Elektroanschlüsse,
Öff nung der Bohrung und Installation der Kabelverschraubung zu
Lasten des Installateurs.
Abmessungen der Verpackung:
•
Höhe (H): 1020 mm (40.16 inch);
•
Breite (W) 1100 mm (43.30 inch);
•
Tiefe (D) 455 mm (17.50 inch).
Gewicht des verpackten Befeuchters:
•
Modelle UA(100,200)(H,Z)3**:
•
Modelle UA(320,460)(H,Z)3**:
•
Modelle UA600(H,Z)3**:
Gewicht des installierten Befeuchters:
•
Modelle UA(100,200)(H,Z)3**:
•
Modelle UA(320,460)(H,Z)3**:
•
Modelle UA600(H,Z)3**:
Mechanische Daten:
•
Montage: Bodenmontage:
•
IP20; (Gehäuse Typ 1);
•
Betriebsbedingungen des Steuerkastens: 1...40 °C (34...104 °F) <80 % rH
nicht kondensierend;
•
Lagerungsbedingungen: 1...50 °C (34...122 °F) <80 % rH nicht
kondensierend.
8 "humiFog - Pumpenstation " +030222083 rel. 1.0 - 12.05.2009
Vorderansicht
1030
Seitenansicht Elektroanschlüsse
75
3
1
4
6
2
5
75
40 40 40 40 40
Fig. 1a
100 kg (220 lb);
110 kg (240 lb);
120 kg (265 lb).
85 kg (190 lb);
95 kg (210 lb);
100 kg (220 lb).
Humifog Slave
Vorderansicht
3
4
2
6
5
Steuerkasten, Seitenansicht Wasser-
und Lufteinlass
150
110 40
1
2
100 50
150
NB: Vorgestanzte, nicht gelochte Eingänge für Elektroanschlüsse,
Öff nung der Bohrung und Installation der Kabelverschraubung zu
Lasten des Installateurs.
Abmessungen der Verpackung:
•
Höhe (H): 770 mm (30.14 inch);
•
Breite (W) 605 mm (23.82 inch);
•
Tiefe (D) 255 mm (10.00 inch).
Gewicht des verpackten Befeuchters:
•
Modelle UA000S(D,U)300: 21 kg (46.3 lb).
Gewicht des installierten Befeuchters:
•
Modelle UA000S(D,U)300: 19,5 kg (43 lb).
Mechanische Daten :
•
Montage: Wandmontage;
•
IP20; (Gehäuse Typ 1);
•
Betriebsbedingungen des Steuerkastens: 1...40 °C (34...104 °F) <80 % rH
nicht kondensierend;
•
Lagerungsbedingungen: 1...50 °C (34...122 °F) <80 % rH nicht
kondensierend.
500 28
Steuerkasten, Seitenansicht Auslass
(zu den Düsen)
8
50
Fig. 1.b
1
2
