Die in humiFog integrierte elektronische Steuerung arbeitet mit
verschiedenen Regelalgorithmen, die im Installateur-Menü gewählt
werden können.
• Regelalgorithmus HH:
Dieser Regelalgorithmus wird verwendet für die Leistungsregelung
(Wasserdurchfl ussregelung) mit zwei Feuchtefühlern, einem Regelfühler,
der in den LA in der Abluft installiert wird, und einem Begrenzungsfühler,
der allgemein hinter dem Tropfenabscheider positioniert wird.
• Regelalgorithmus HT:
Dieser Regelalgorithmus wird verwendet für die Leistungsregelung
(Wasserdurchfl ussregelung) mit zwei Fühlern, einem Feuchteregelfühler
und einem Temperaturbegrenzungsfühler. Diese Konfi guration empfi ehlt
sich für Systeme, in denen der gewünschte Feuchtegrad beibehalten
werden sollen, ohne jedoch die Luft übermäßig zu kühlen.
• Regelalgorithmus H:
Wie Regelalgorithmus HH, aber ohne Feuchtebegrenzungsfühler.

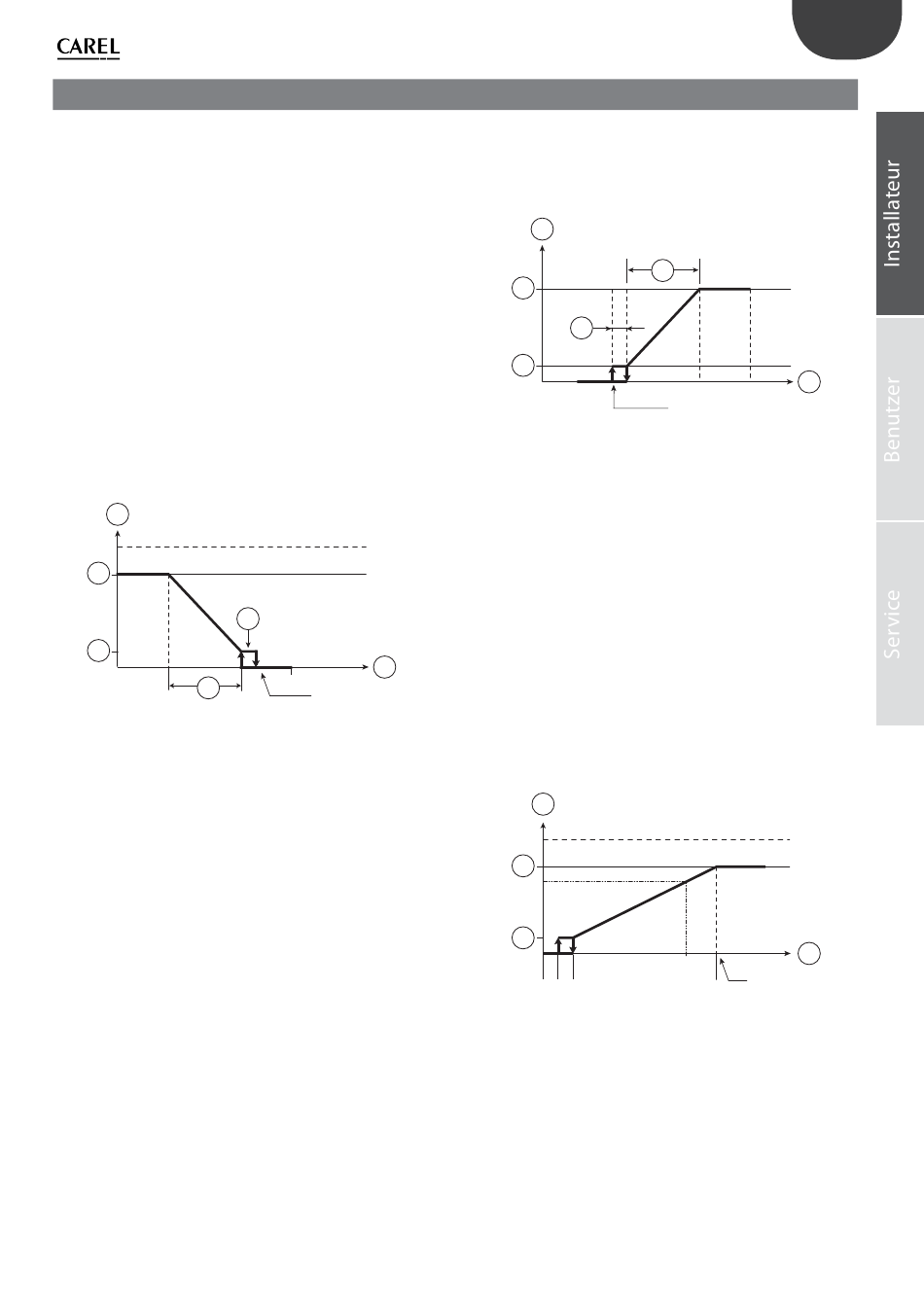

Diagramm der Regelfühler mit Feuchteregelung:
1
100%
3
4
5
Fig. 7.a
Legende:
1. Produktion
2.
Feuchteregelfühler
3.
Höchstproduktion
4. Mindestproduktion
5.
Proportionalband
6.
Hysterese (10% von "5")
• Regelalgorithmus TH:
Dieser Regelalgorithmus wird verwendet für die Leistungsregelung
(Wasserdurchfl ussregelung) mit einem Temperaturfühler, der allgemein in
der LA in der Abluft installiert wird, und einem Feuchtebegrenzungsfühler,
der allgemein unter dem Tropfenabscheider installiert wird. In
Raumanwendungen werden beide Fühler so installiert, dass die
Temperatur und die relative Feuchte die durchschnittlichen Raumwerte
darstellen (bspw. nicht in der Fensternähe oder Düsennähe, wo der Kühl-
und Befeuchtungseff ekt nicht dem Raumdurchschnittswert entspricht).
• Regelalgorithmus TT:
Dieser Regelalgorithmus wird verwendet für die Leistungsregelung
(Wasserdurchfl ussregelung) mit einem Temperaturregelfühler und einem
Temperaturbegrenzungsfühler. Diese Konfi guration empfi ehlt sich für
Systeme der adiabatischen Raumkühlung, wo der Regelfühler allgemein
in der Raummitte installiert wird, der Begrenzungsfühler hingegen an
einer anderen "kritischen" Stelle, an der die Temperatur absolut nicht
unter einen einstellbaren Grenzwert sinken darf.

7. REGELUNG

6
2
Set point
• Regelalgorithmus T:
Wie Regelalgorithmus TH, aber ohne Feuchtebegrenzungsfühler.
Diagramm der Regelfühler mit Temperaturregelung:
1
3
6
4
0
Set point
Legende:
1.
Produktion
2.
Temperaturregelfühler
3. Höchstproduktion
4. Mindestproduktion
5.
Proportionalband
6.
Hysterese (10% von "5")
• Regelalgorithmus PH/PT:
Die Leistungsregelung erfolgt proportional zu einem externen
Steuersignal und wird von einem Wert begrenzt, der vom Temperatur-
oder Feuchtebegrenzungsfühler gemessen wird. Typische Konfi guration
der humiFog-Installationen, die in ein Building Management System
eingebunden sind, welches ein Steuersignal erzeugt.
• Regelalgorithmus P:
Wie Regelalgorithmus PH/PT ohne Feuchtebegrenzungsfühler.
Diagramm mit Proportionalregelung:
1
100%
3
4
5% 5%
Legende:
1.
Produktion
2. Externe Anforderung
3. Höchstproduktion
4.
Mindestproduktion
