3. ELEKTROANSCHLÜSSE
BMS

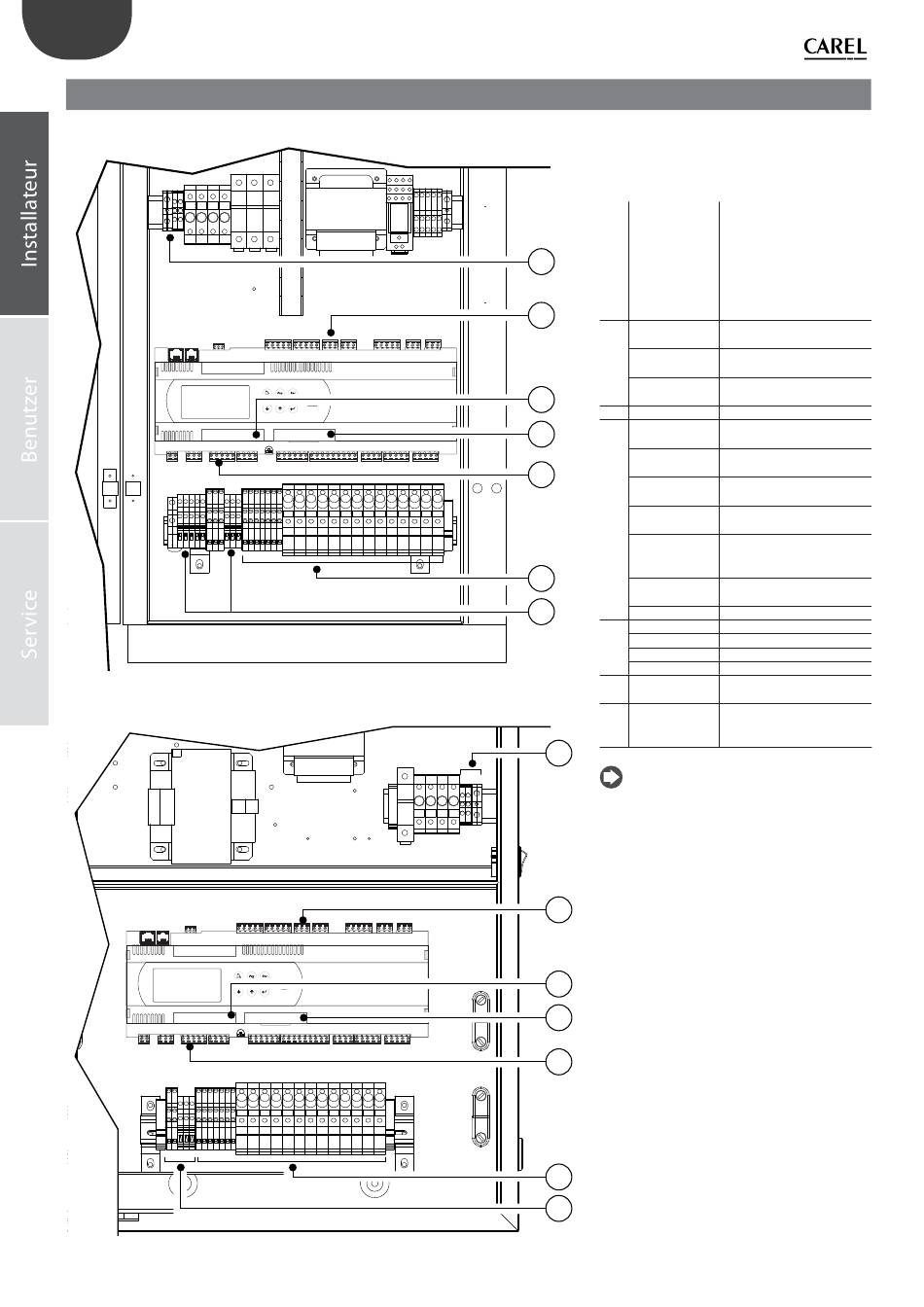

Fig. 3.a
BMS
Fig. 3.b
Legende:
1 L/N/GR
1
J15
J2 B1
B2
B3
4
J15 NO8
2 PEN/G0A
5
ROAL/G0A
J2
BKUP/G0A
ROEN/COM
ON-OFF/G0A
3
RKEN/G0A
2
FLUX/G0A
3 NC1÷NC6/GOB
NO1÷NO6/GOB Abschlämmventile Stufe
NOL
NOV
4 Feldkarte
5 Serielle Karte
1
NB: Für alle Aktivierungsausgänge externer
Geräte müssen angemessene Sicherungen
vorgesehen werden.
J15
4
5
J2
3
2
Spannungsversorgung
Achtung:
• Überprüfen, dass die Kabel-
verschraubungen installiert
sind
• Steuer- und Signalkabel
nicht durch diese Kabelver-
schraubung führen
Hauptfeuchte-/temperatur-
fühler
Feuchte-/Temperaturbegren-
zungsfühler
AUX-Fühler (nur für Tempera-
turanzeige)
Kumulatives Alarmrelais
Remote-Aktivierung der
Pumpenstation
Alarmmeldung Wasseraufbe-
reitungssystem
Meldung Backup-Steuer-
kasten
Ansteuerung Wasseraufberei-
tungsanlage
Steuersignale von externem,
potenzialfreiem Kontakt,
bspw. EIN/AUS-Feuchteregler
Aktivierung der Dampfpro-
duktion DÜSENSTOCK
Luftströmungswächter
Leistungsregelventile Stufe
Abschlämmventil Leitung
Belüftungsventil (Düsenstock)
Eingang Feldkarte für Master-
Slave-Anschluss
Eingang serielle Karte für
BMS (Building Management
Systems)
