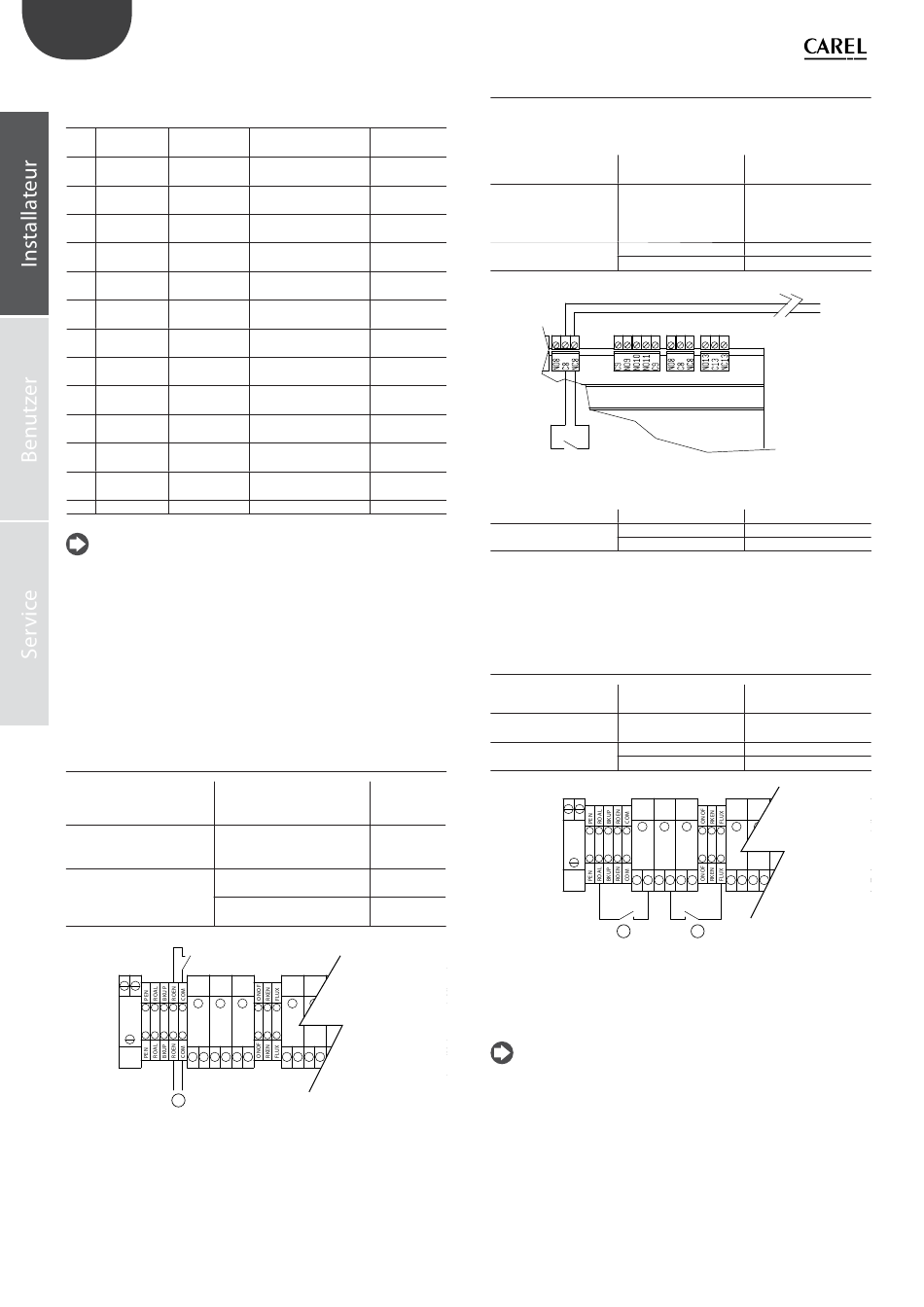

3.6 Ansteuerung der
Wasseraufbereitungsanlage
Kabel •
Elektrische Daten des •
Kontaktes •
•
Zustand des Kontaktes Master-Einheit AUS oder in
gebunden an Zustand der Stand-by
Master-Einheit EIN
Master-Einheit
G0A G0A
GR
G0A G0A
GR
1
Legende:
1.

Ansteuerung der Wasseraufbereitungsanlage

18 "humiFog - Pumpenstation " +030222083 rel. 1.0 - 12.05.2009
Beschreibung Max. Anz.
Elektroventi-
le pro Stufe
Leistungsregelventile 6
1. Stufe
Leistungsregelventile 6
2. Stufe
Leistungsregelventile 4
3. Stufe
Leistungsregelventile 2
4. Stufe
Leistungsregelventile 2
5. Stufe
Leistungsregelventile 2
6. Stufe
Abschlämmventile 1. 6
Stufe
Abschlämmventile 2. 6
Stufe
Abschlämmventile 3. 4
Stufe
Abschlämmventile 4. 2
Stufe
Abschlämmventile 5. 2
Stufe
Abschlämmventile 6. 2
Stufe
Abschlämmventile 2
Leitung
Belüftungsventile 1
Bis zu 30 m: Zweileiterkabel
Kabel Querschnitt 0,5 mm 2
(AWG15)
Leistung 50 VA
Spannung 24 V
Strom 0,5A ohmsch/induktiv
Kontakt off en
Kontakt
geschlossen
G0A G0B G0B G0B G0B G0B G0B
G0A G0B G0B G0B G0B G0B G0B
Fig. 3.p

3.7 Kumulatives Alarmrelais (J15)

Wird aktiviert, sobald einer oder mehrere Alarme über den Kontakt/
Ausgang erfasst werden, die an ein Überwachungssystem weitergeleitet
werden können.
Kabel
Elektrische Daten des
Relais
Zustand und Betrieb des
Relais
J15
Anschlüsse
humifog-Steuerkasten
J15
3.8 Alarmeingänge über externe Aktoren
Kabel
Elektrische Daten des
Relais
Zustand und Betrieb des
Relais
GR
GR
Legende:
G0B
1.
Alarmeingang über Wasseraufbereitungssystem
2.
Alarmeingang über Drucksensor LA (Strömungswächter)
G0B
NB: Das Gerät wird mit den überbrückten Kontakten ROAL-G0A und
FLUX-G0A geliefert.
Zweileiterkabel AWG
15/20
Leistung 500 VA
Spannung 250 V
Strom 2 A ohmsch/
induktiv
Kontakt off en Kein Alarm vorhanden
Kontakt geschlossen Alarm/e vorhanden
J16
J17 J18
Fig. 3.q
Klemme
NO8 Normalerweise off en
C8 COM
Zweileiterkabel AWG
15/20
Potentialfreier Kontakt
Kontakt off en Kein Alarm vorhanden
Kontakt geschlossen Alarm/e vorhanden
G0A G0A G0A G0B G0B G0B
G0A G0A G0A G0B G0B G0B
1 2
Fig. 3.r
