1.9 Öff nen der Steuerkastentür

Master-Steuerkasten

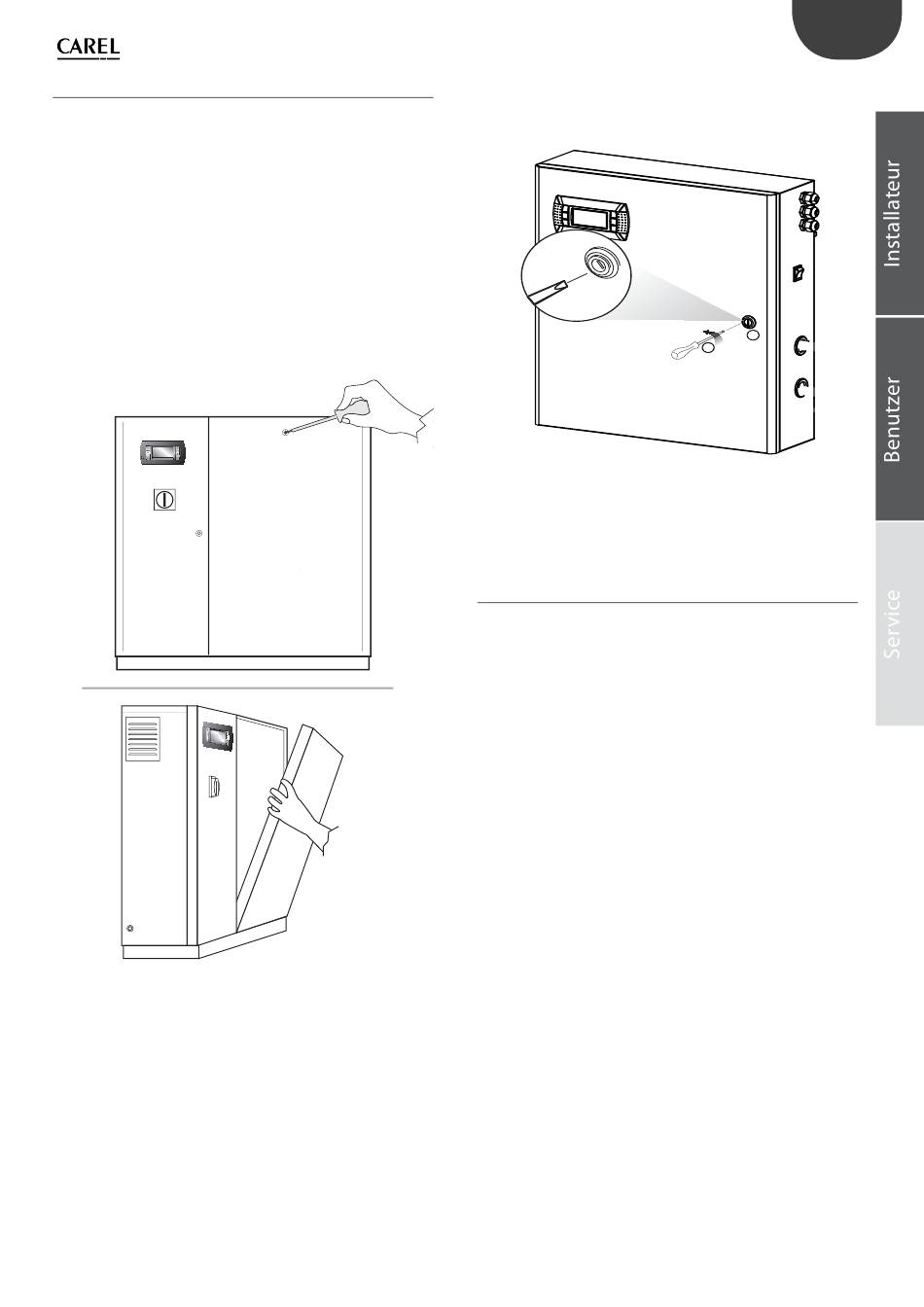

Öff nen Fig. 1.h:
1. Die Wand des hydraulischen Teils entsperren:
-
Einen Schlitzschraubendreher benutzen (max. 8 mm);
-
den Schraubendreher gegen den Uhrzeigersinn zur Entsperrung
drehen.
2. Die Wand abnehmen:
-
Die Wand neigen und anheben.
Schließen Fig. 1.h:
3.
Die Wand des hydraulischen Teils positionieren:
-
Wichtig: Die unteren Stifte der Wand in die entsprechenden
Bohrungen einfügen (F).
4.
Die Wand blockieren:
-
Einen Schlitzschraubendreher benutzen (max. 8 mm);
-
den Schraubendreher im Uhrzeigersinn zur Sperrung der Wand
drehen.
Fig. 1.h
Slave-Steuerkasten
1. Drücken und gegen den Uhrzeigersinn mit einem Schlitzschraubenzieher
(max. 8 mm) drehen, bis die Tür entsperrt ist.
2. Die Tür des Steuerkastens mit Linksdrehung öff nen.
1.10 Bauteile und Zubehör
Nach dem Öff nen der Verpackung und dem Abnehmen der Fronthaube
den Lieferumfang auf die folgenden Bestandteile überprüfen:
Für Master-Einheiten:
•
Schlüssel für Öff nung des Gehäuses des Wasserfi lters im Einlass;
•
PG13- und PG21-Kabelverschraubung für die Elektroanschlüsse (nur
für CE-Versionen);
•
Gelb/schwarzer Verschluss der Motorölpumpe, auszutauschen gegen
den Verschluss auf der Pumpe.
Für Slave-Einheiten:
•
Schraubensatz mit Dübeln für die Wandmontage;
•
PG13- und PG21-Kabelverschraubung für die Elektroanschlüsse (nur
für CE-Versionen).
"humiFog - Pumpenstation " +030222083 rel. 1.0 - 12.05.2009
GER
2
1
Fig. 1.i
