Carel humiFog multizone Technisches Handbuch Seite 24

GER
• Regelalgorithmus CH/CT:
EIN/AUS-Betrieb über externen, spannungsfreien Kontakt (bspw.
Feuchteregler). Die Kapazität ist also die eingestellte Höchstkapazität
oder Null in Abhängigkeit des Zustandes des externen Kontaktes; sie wird
vom Wert begrenzt, der vom Begrenzungsfühler gemessen wird.
• Regelalgorithmus C:
Wie Regelalgorithmus CH/CT ohne Begrenzungsfühler.
Die Regelalgorithmen HH und TH sind in den humiFog-Installationen die
meist verbreiteten und am häufi gsten empfohlenen.
Der Feuchtebegrenzungsfühler wird allgemein auf hohe Werte eingestellt
(bspw. 80% rH), um die max. Luftfeuchte in den Luftkanälen und Räumen
einzuschränken. Besonders empfehlenswert in den Installationen,
in denen der Luftstrom und die Arbeitsbedingungen, Temperatur
und Feuchte zeitlich veränderlich sind und somit ein zusätzliches
Sicherheitssystem vorgesehen werden muss, damit der Befeuchter die
Luft nicht übermäßig befeuchtet oder sie in den schlimmsten Fällen nicht
in der Luftkanälen kondensieren lässt.

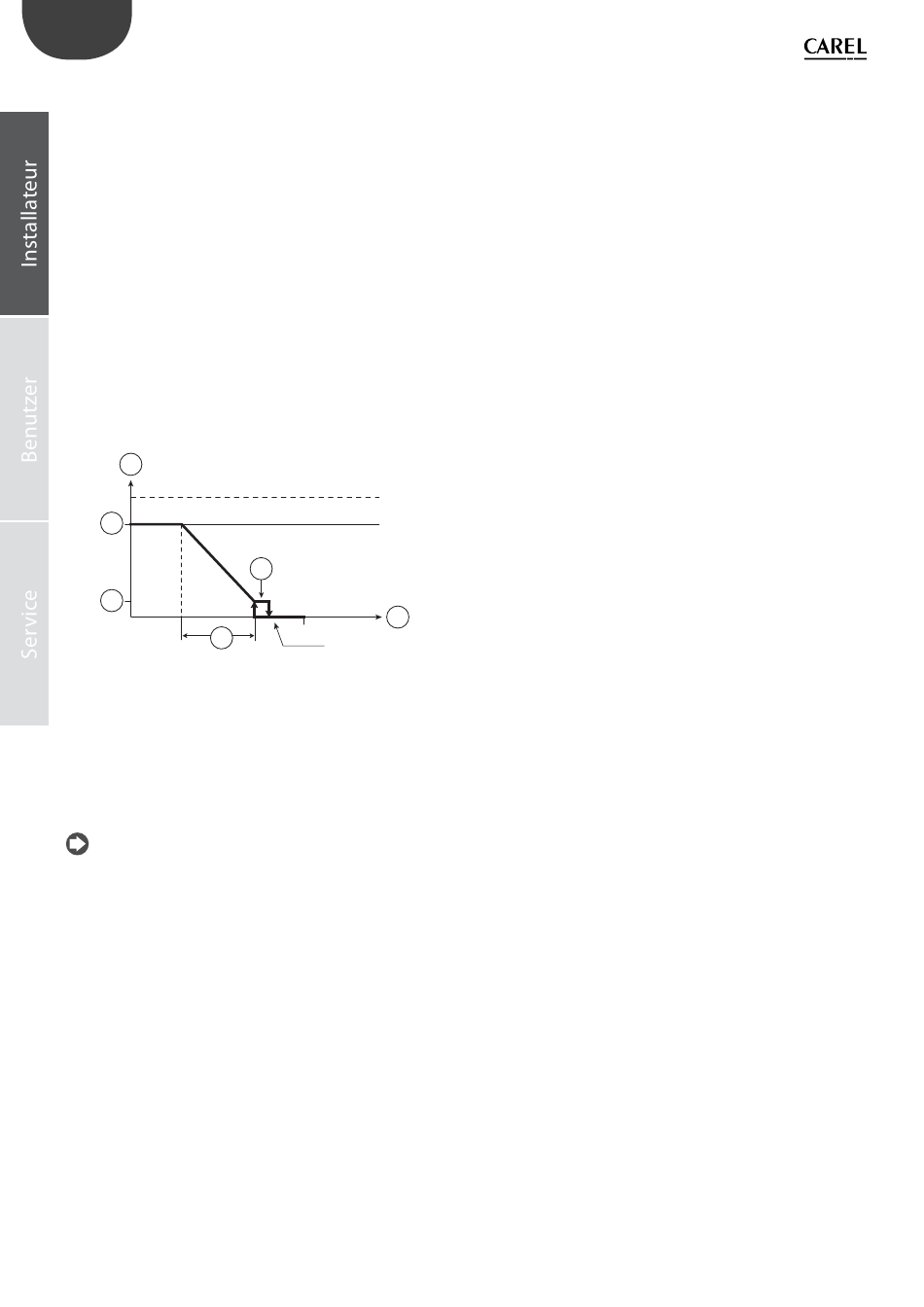

Zwei Regeldiagramme der Feuchte- oder Temperaturfühler:
1
100%
3
4
5
Legende:
1.
Produktion
2. Begrenzungsfühler
3. Höchstproduktion
4.
Mindestproduktion
5.
Proportionalband
6. Hysterese (10% des Sollwertes)
NB: Die Diagramme stellen der Einfachheit halber eine stufenlose
Modulation dar, während die Regelung modellabhängig stufenlos
oder stufi g ausfallen kann.
24 "humiFog - Pumpenstation " +030222083 rel. 1.0 - 12.05.2009
6
2
Set point
Fig. 7.d
