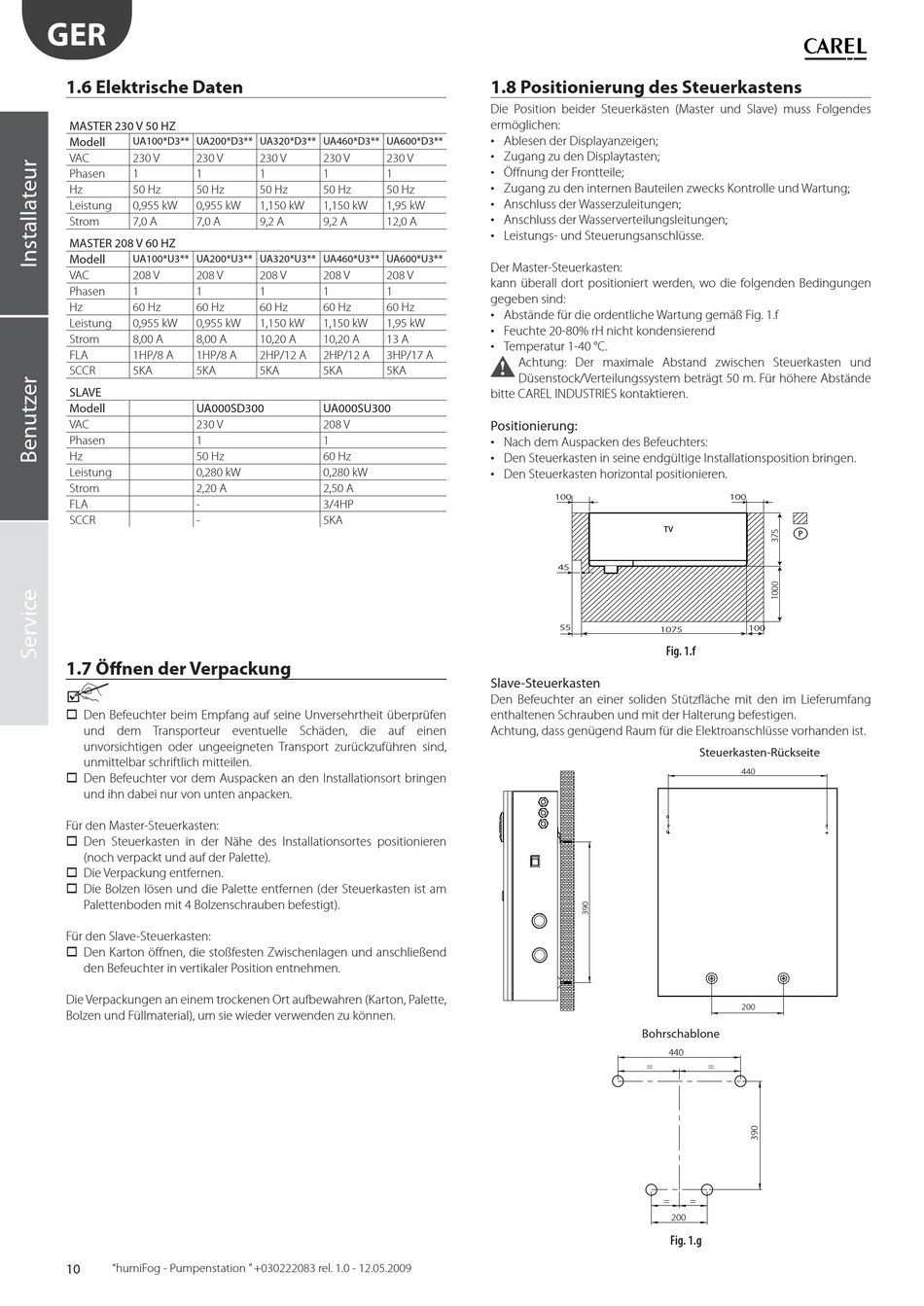

1.6 Elektrische Daten

MASTER 230 V 50 HZ
Modell UA100*D3** UA200*D3** UA320*D3** UA460*D3** UA600*D3**
VAC 230 V 230 V
Phasen 1 1
Hz 50 Hz 50 Hz
Leistung 0,955 kW 0,955 kW
Strom 7,0 A 7,0 A
MASTER 208 V 60 HZ
Modell UA100*U3** UA200*U3** UA320*U3** UA460*U3** UA600*U3**
VAC 208 V 208 V
Phasen 1 1
Hz 60 Hz 60 Hz
Leistung 0,955 kW 0,955 kW
Strom 8,00 A 8,00 A
FLA 1HP/8 A 1HP/8 A
SCCR 5KA 5KA
SLAVE
Modell UA000SD300
VAC 230 V
Phasen 1
Hz 50 Hz
Leistung 0,280 kW
Strom 2,20 A
FLA -
SCCR -
1.7 Öff nen der Verpackung

Den Befeuchter beim Empfang auf seine Unversehrtheit überprüfen
und dem Transporteur eventuelle Schäden, die auf einen
unvorsichtigen oder ungeeigneten Transport zurückzuführen sind,
unmittelbar schriftlich mitteilen.

Den Befeuchter vor dem Auspacken an den Installationsort bringen
und ihn dabei nur von unten anpacken.
Für den Master-Steuerkasten:

Den Steuerkasten in der Nähe des Installationsortes positionieren
(noch verpackt und auf der Palette).

Die Verpackung entfernen.

Die Bolzen lösen und die Palette entfernen (der Steuerkasten ist am
Palettenboden mit 4 Bolzenschrauben befestigt).
Für den Slave-Steuerkasten:

Den Karton öff nen, die stoßfesten Zwischenlagen und anschließend
den Befeuchter in vertikaler Position entnehmen.
Die Verpackungen an einem trockenen Ort aufbewahren (Karton, Palette,
Bolzen und Füllmaterial), um sie wieder verwenden zu können.
10 "humiFog - Pumpenstation " +030222083 rel. 1.0 - 12.05.2009
230 V 230 V 230 V
1 1 1
50 Hz 50 Hz 50 Hz
1,150 kW 1,150 kW 1,95 kW
9,2 A 9,2 A 12,0 A
208 V 208 V 208 V
1 1 1
60 Hz 60 Hz 60 Hz
1,150 kW 1,150 kW 1,95 kW
10,20 A 10,20 A 13 A
2HP/12 A 2HP/12 A 3HP/17 A
5KA 5KA 5KA
UA000SU300
208 V
1
60 Hz
0,280 kW
2,50 A
3/4HP
5KA

1.8 Positionierung des Steuerkastens

Die Position beider Steuerkästen (Master und Slave) muss Folgendes
ermöglichen:
•
Ablesen der Displayanzeigen;
•
Zugang zu den Displaytasten;
•
Öff nung der Frontteile;
•
Zugang zu den internen Bauteilen zwecks Kontrolle und Wartung;
•
Anschluss der Wasserzuleitungen;
•
Anschluss der Wasserverteilungsleitungen;
•
Leistungs- und Steuerungsanschlüsse.
Der Master-Steuerkasten:
kann überall dort positioniert werden, wo die folgenden Bedingungen
gegeben sind:
•
Abstände für die ordentliche Wartung gemäß Fig. 1.f
•
Feuchte 20-80% rH nicht kondensierend
•
Temperatur 1-40 °C.
Achtung: Der maximale Abstand zwischen Steuerkasten und
Düsenstock/Verteilungssystem beträgt 50 m. Für höhere Abstände
bitte CAREL INDUSTRIES kontaktieren.

Positionierung:

•
Nach dem Auspacken des Befeuchters:
•
Den Steuerkasten in seine endgültige Installationsposition bringen.
•
Den Steuerkasten horizontal positionieren.
100
TV
45
55
1075
Slave-Steuerkasten
Den Befeuchter an einer soliden Stützfl äche mit den im Lieferumfang
enthaltenen Schrauben und mit der Halterung befestigen.
Achtung, dass genügend Raum für die Elektroanschlüsse vorhanden ist.
Bohrschablone
=
=
100
P
100
Fig. 1.f
Steuerkasten-Rückseite
440
200
440
=
=
200
Fig. 1.g
