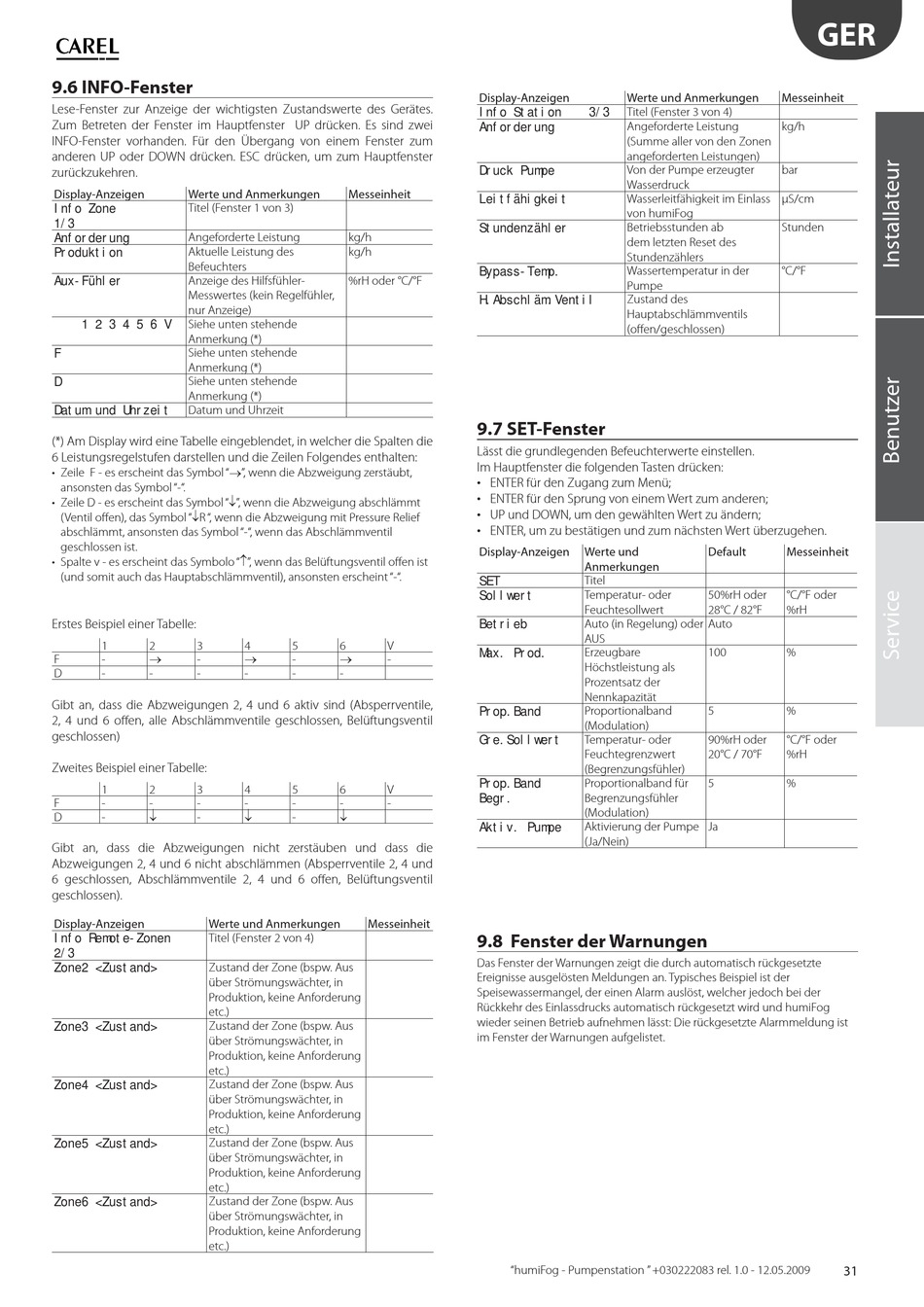

9.6 INFO-Fenster

Lese-Fenster zur Anzeige der wichtigsten Zustandswerte des Gerätes.
Zum Betreten der Fenster im Hauptfenster UP drücken. Es sind zwei
INFO-Fenster vorhanden. Für den Übergang von einem Fenster zum
anderen UP oder DOWN drücken. ESC drücken, um zum Hauptfenster
zurückzukehren.
Display-Anzeigen Werte und Anmerkungen
Info Zone Titel (Fenster 1 von 3)
1/3
Anforderung
Angeforderte Leistung
Produktion Aktuelle Leistung des
Befeuchters
Aux-Fühler
Anzeige des Hilfsfühler-
Messwertes (kein Regelfühler,
nur Anzeige)
1 2 3 4 5 6 V
Siehe unten stehende
Anmerkung (*)
F
Siehe unten stehende
Anmerkung (*)
D Siehe unten stehende
Anmerkung (*)

Datum und Uhrzeit

Datum und Uhrzeit
(*) Am Display wird eine Tabelle eingeblendet, in welcher die Spalten die
6 Leistungsregelstufen darstellen und die Zeilen Folgendes enthalten:
• Zeile F - es erscheint das Symbol "
ansonsten das Symbol "-".
• Zeile D - es erscheint das Symbol "
(Ventil off en), das Symbol "R ", wenn die Abzweigung mit Pressure Relief
abschlämmt, ansonsten das Symbol "-", wenn das Abschlämmventil
geschlossen ist.
• Spalte v - es erscheint das Symbolo "
(und somit auch das Hauptabschlämmventil), ansonsten erscheint "-".
Erstes Beispiel einer Tabelle:
1 2 3

F - -
D - - -
Gibt an, dass die Abzweigungen 2, 4 und 6 aktiv sind (Absperrventile,
2, 4 und 6 off en, alle Abschlämmventile geschlossen, Belüftungsventil
geschlossen)
Zweites Beispiel einer Tabelle:
1 2 3
F - - -

D - -
Gibt an, dass die Abzweigungen nicht zerstäuben und dass die
Abzweigungen 2, 4 und 6 nicht abschlämmen (Absperrventile 2, 4 und
6 geschlossen, Abschlämmventile 2, 4 und 6 off en, Belüftungsventil
geschlossen).
Display-Anzeigen Werte und Anmerkungen
Info Remote-Zonen Titel (Fenster 2 von 4)
2/3
Zone2 <Zustand> Zustand der Zone (bspw. Aus
über Strömungswächter, in
Produktion, keine Anforderung
etc.)
Zone3 <Zustand> Zustand der Zone (bspw. Aus
über Strömungswächter, in
Produktion, keine Anforderung
etc.)
Zone4 <Zustand>
Zustand der Zone (bspw. Aus
über Strömungswächter, in
Produktion, keine Anforderung
etc.)
Zone5 <Zustand>
Zustand der Zone (bspw. Aus
über Strömungswächter, in
Produktion, keine Anforderung
etc.)
Zone6 <Zustand>
Zustand der Zone (bspw. Aus
über Strömungswächter, in
Produktion, keine Anforderung
etc.)
Messeinheit
kg/h
kg/h
%rH oder °C/°F
", wenn die Abzweigung zerstäubt,
", wenn die Abzweigung abschlämmt
", wenn das Belüftungsventil off en ist
4 5 6 V
 
- -
- - -
4 5 6 V
- - - -
 
-
Messeinheit
Display-Anzeigen Werte und Anmerkungen
Info Station 3/3
Titel (Fenster 3 von 4)
Anforderung
Angeforderte Leistung
(Summe aller von den Zonen
angeforderten Leistungen)
Druck Pumpe Von der Pumpe erzeugter
Wasserdruck
Leitfähigkeit
Wasserleitfähigkeit im Einlass
von humiFog
Stundenzähler Betriebsstunden ab
dem letzten Reset des
Stundenzählers
Bypass-Temp.
Wassertemperatur in der
Pumpe
H.Abschläm.Ventil Zustand des
Hauptabschlämmventils
(off en/geschlossen)

9.7 SET-Fenster

Lässt die grundlegenden Befeuchterwerte einstellen.
Im Hauptfenster die folgenden Tasten drücken:
•
ENTER für den Zugang zum Menü;
•
ENTER für den Sprung von einem Wert zum anderen;
•
UP und DOWN, um den gewählten Wert zu ändern;
•
ENTER, um zu bestätigen und zum nächsten Wert überzugehen.
Display-Anzeigen Werte und
Anmerkungen
SET Titel
Sollwert
Temperatur- oder
Feuchtesollwert
Betrieb Auto (in Regelung) oder
AUS
Max. Prod.
Erzeugbare
Höchstleistung als
Prozentsatz der
Nennkapazität
Prop.Band
Proportionalband
(Modulation)
Gre.Sollwert Temperatur- oder
Feuchtegrenzwert
(Begrenzungsfühler)
Prop.Band
Proportionalband für
Begr. Begrenzungsfühler
(Modulation)
Aktiv. Pumpe
Aktivierung der Pumpe
(Ja/Nein)

9.8 Fenster der Warnungen

Das Fenster der Warnungen zeigt die durch automatisch rückgesetzte
Ereignisse ausgelösten Meldungen an. Typisches Beispiel ist der
Speisewassermangel, der einen Alarm auslöst, welcher jedoch bei der
Rückkehr des Einlassdrucks automatisch rückgesetzt wird und humiFog
wieder seinen Betrieb aufnehmen lässt: Die rückgesetzte Alarmmeldung ist
im Fenster der Warnungen aufgelistet.
"humiFog - Pumpenstation " +030222083 rel. 1.0 - 12.05.2009
GER
Messeinheit
kg/h
bar
μS/cm
Stunden
°C/°F
Default Messeinheit
50%rH oder °C/°F oder
28°C / 82°F %rH
Auto
100 %
5 %
90%rH oder °C/°F oder
20°C / 70°F %rH
5 %
Ja
