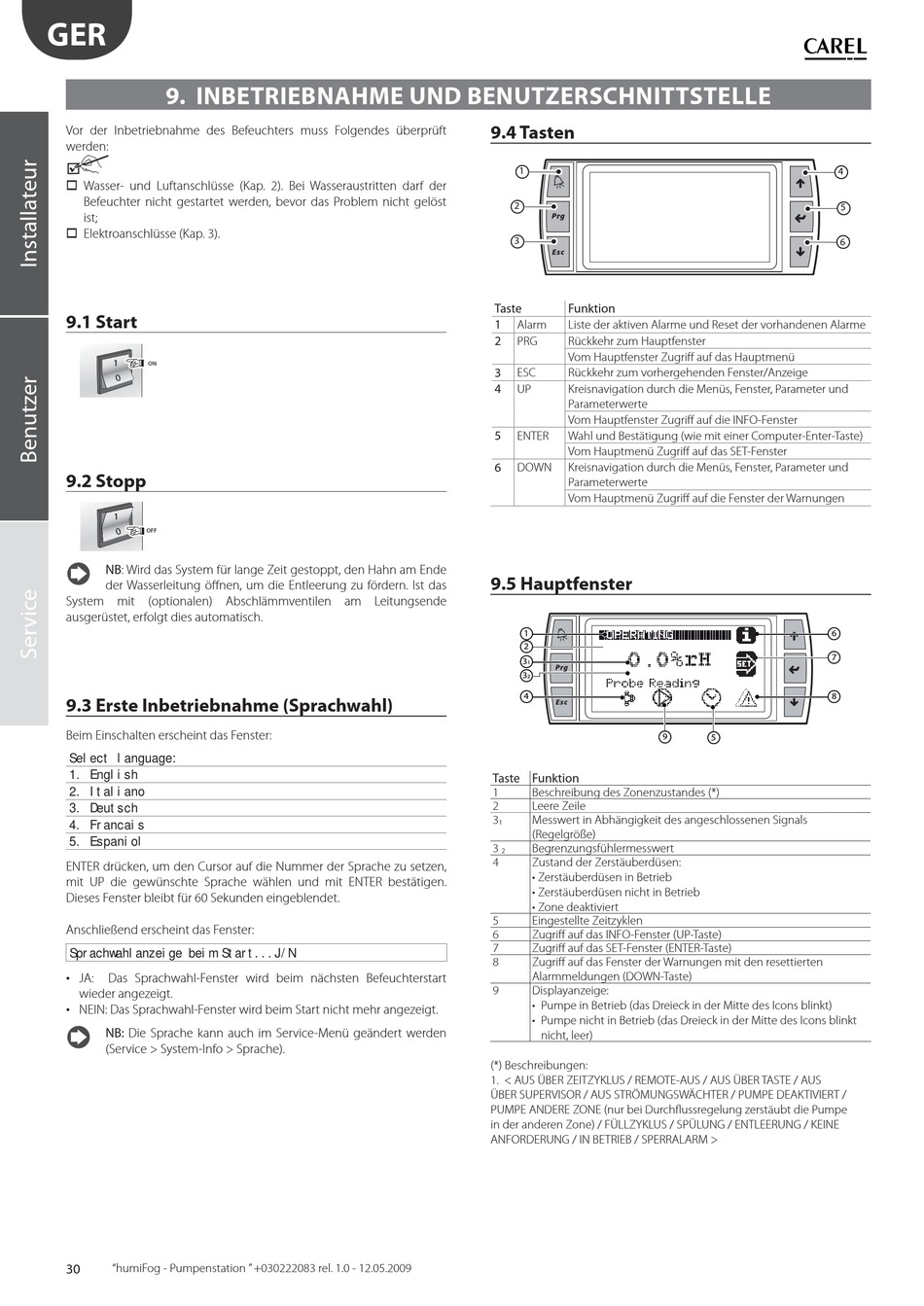

9. INBETRIEBNAHME UND BENUTZERSCHNITTSTELLE

Vor der Inbetriebnahme des Befeuchters muss Folgendes überprüft
werden:

Wasser- und Luftanschlüsse (Kap. 2). Bei Wasseraustritten darf der
Befeuchter nicht gestartet werden, bevor das Problem nicht gelöst
ist;

Elektroanschlüsse (Kap. 3).

9.1 Start

ON

9.2 Stopp

OFF
NB: Wird das System für lange Zeit gestoppt, den Hahn am Ende
der Wasserleitung öff nen, um die Entleerung zu fördern. Ist das
System mit (optionalen) Abschlämmventilen am Leitungsende
ausgerüstet, erfolgt dies automatisch.

9.3 Erste Inbetriebnahme (Sprachwahl)

Beim Einschalten erscheint das Fenster:
Select language:
1. English
2. Italiano
3. Deutsch
4. Francais
5. Espaniol
ENTER drücken, um den Cursor auf die Nummer der Sprache zu setzen,
mit UP die gewünschte Sprache wählen und mit ENTER bestätigen.
Dieses Fenster bleibt für 60 Sekunden eingeblendet.
Anschließend erscheint das Fenster:
Sprachwahlanzeige beim Start...J/N
•
JA: Das Sprachwahl-Fenster wird beim nächsten Befeuchterstart
wieder angezeigt.
•
NEIN: Das Sprachwahl-Fenster wird beim Start nicht mehr angezeigt.
NB: Die Sprache kann auch im Service-Menü geändert werden
(Service > System-Info > Sprache).
30 "humiFog - Pumpenstation " +030222083 rel. 1.0 - 12.05.2009

9.4 Tasten

1
2
3
Taste Funktion
1 Alarm Liste der aktiven Alarme und Reset der vorhandenen Alarme
2 PRG Rückkehr zum Hauptfenster
Vom Hauptfenster Zugriff auf das Hauptmenü
3 ESC Rückkehr zum vorhergehenden Fenster/Anzeige
4 UP Kreisnavigation durch die Menüs, Fenster, Parameter und
Parameterwerte
Vom Hauptfenster Zugriff auf die INFO-Fenster
5 ENTER Wahl und Bestätigung (wie mit einer Computer-Enter-Taste)
Vom Hauptmenü Zugriff auf das SET-Fenster
6 DOWN Kreisnavigation durch die Menüs, Fenster, Parameter und
Parameterwerte
Vom Hauptmenü Zugriff auf die Fenster der Warnungen

9.5 Hauptfenster

1
2
3
1
3
2
4
9
Taste Funktion
1 Beschreibung des Zonenzustandes (*)
2 Leere Zeile
3 Messwert in Abhängigkeit des angeschlossenen Signals
1
(Regelgröße)
3 Begrenzungsfühlermesswert
2
4 Zustand der Zerstäuberdüsen:
• Zerstäuberdüsen in Betrieb
• Zerstäuberdüsen nicht in Betrieb
• Zone deaktiviert
5 Eingestellte Zeitzyklen
6 Zugriff auf das INFO-Fenster (UP-Taste)
7 Zugriff auf das SET-Fenster (ENTER-Taste)
8 Zugriff auf das Fenster der Warnungen mit den resettierten
Alarmmeldungen (DOWN-Taste)
9 Displayanzeige:
• Pumpe in Betrieb (das Dreieck in der Mitte des Icons blinkt)
• Pumpe nicht in Betrieb (das Dreieck in der Mitte des Icons blinkt
nicht, leer)
(*) Beschreibungen:
1. < AUS ÜBER ZEITZYKLUS / REMOTE-AUS / AUS ÜBER TASTE / AUS
ÜBER SUPERVISOR / AUS STRÖMUNGSWÄCHTER / PUMPE DEAKTIVIERT /
PUMPE ANDERE ZONE (nur bei Durchfl ussregelung zerstäubt die Pumpe
in der anderen Zone) / FÜLLZYKLUS / SPÜLUNG / ENTLEERUNG / KEINE
ANFORDERUNG / IN BETRIEB / SPERRALARM >
4
5
6
6
7
8
