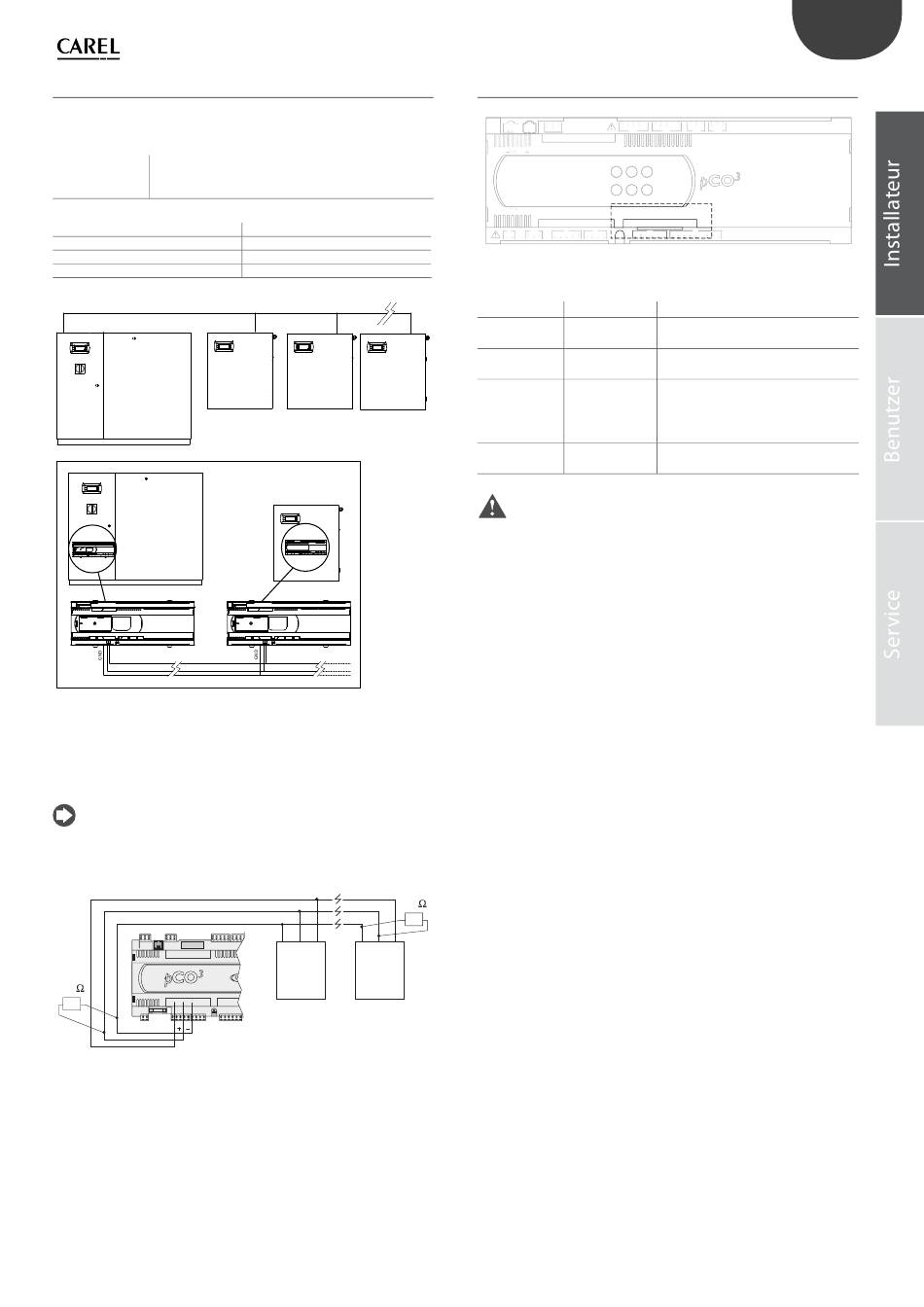

3.9 Master-Slave-Anschluss

Die Master-Slave-Multizonen-Konfi guration ist eine serielle Konfi guration
und erfolgt mittels optisch isolierten Fieldbus485-Karten, die in den
humiFog-Master-Multizonen- und Slave-Einheiten vorhanden sind.
Kabelquerschnitt Ein abgeschirmtes, verdrilltes Zweileiterkabel AWG20/22
mit Querschnitten an den Klemmen von min. 0,2 - max.
2,5 mm 2 verwenden.
Anschlüsse
Fieldbus-Karte humiFog Master
+
-
GND
FieldBus RS485
FIELD CARD
+ -
NB: Sollte die serielle Karte die letzte Position in der seriellen
Überwachungsleitung einnehmen und die Leitung über 100 m lang
sein, müssen an die Kontaktstiftenden Abschlusswiderstände von 120 Ω
- 1/4 W wie in der Abbildung dargestellt angeschlossen werden.
Programming Key
120
GND
master
Fieldbus-Karte humiFog Slave
+
-
GND
FIELD CARD
+ -
Fig. 3.s
120
– + GND
– + GND
pCO 3 pCO 3
.....
slave slave
Fig. 3.t
3.10 Überwachungsnetzwerk
J11 J11 J 1 2 J12
ser v ic e c ard serv i c e c ard
J 1 0 J 10
input: 24 V / V ; 50 to 60 Hz input: 24 V / V ; 50 to 60 Hz
max. power: 40 VA / 15 W max. power: 40 VA / 15 W fi el d c a rd fi el d c ard ser i al c ard
J 1 J 1 J2 4 J 2 4 J 2 J 2 J3 J 3
J 4
Optionale CAREL-Karten
Netz/Karte
RS485 (Serien-
PCOS004850
ausstattung)-
RS232 (externes
PCO100MDM0
Modem)
PCO1000WB0 Ethernet™
Ethernet™ (Mod-
PCO1000BA0
bus®)
Achtung: Die für die optionalen Karten angegebenen
Anleitungen in Bezug auf
Erweiterungskarten befolgen.
Default: CAREL-Überwachungsprotokoll.
Alle neuen Geräte werden serienmäßig mit der RS485-Karte geliefert;
andere Karten und Protokolle sind optional.
"humiFog - Pumpenstation " +030222083 rel. 1.0 - 12.05.2009
GER
J1 3 J 1 3 J1 4 J 1 4 J 1 5 J1 5
J 5
Fig. 3.u
Unterstütztes Protokoll
CAREL, Modbus®
CAREL für Remote-Anschlüsse
TCP/IP
SNMP v1 &v2c
BACnet™ Ethernet™ ISO8802-2/8802-3
BACnet/IP
BACnet™ MS/TP
technische Daten, Anschlüsse,
19
