Installation und Inbetriebnahme
36

5.8 Transferband einlegen

Da durch elektrostatische Entladung die dünne Beschichtung des
Thermodruckkopfes oder andere elektronische Teile beschädigt
werden können, sollte das Transferband antistatisch sein.
Die Verwendung falscher Materialien kann zu Fehlfunktionen des
Direktdruckwerks führen und die Garantie erlöschen lassen.

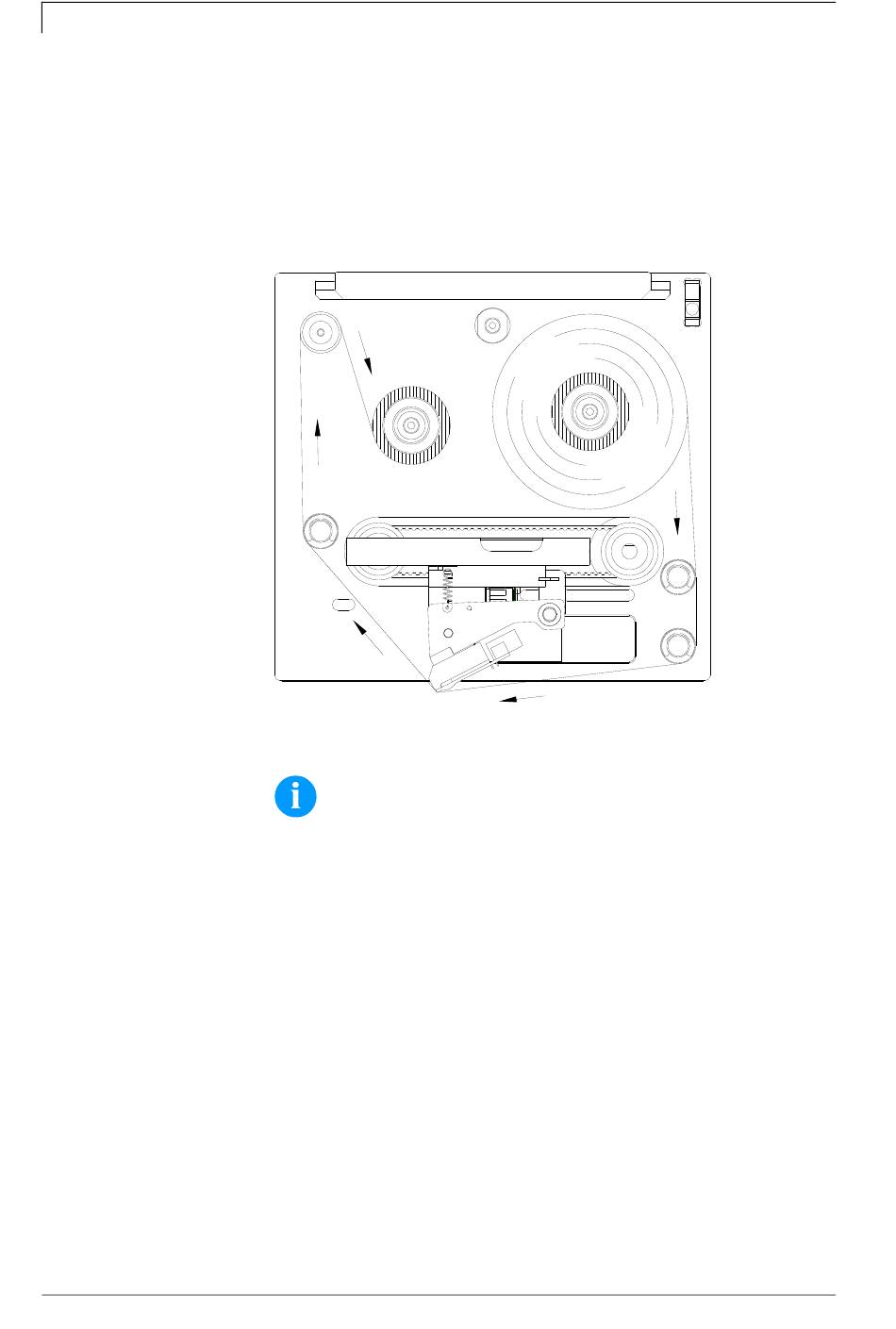

Abbildung 16
HINWEIS!
Bevor eine neue Transferbandrolle eingelegt wird, ist der
Druckkopf mit Druckkopf- und Walzenreiniger (97.20.002) zu
reinigen (siehe Seite 86).
Die Handhabungsvorschriften zur Verwendung von Isopropanol
(IPA) sind zu beachten. Bei Kontakt mit der Haut oder den Augen
mit fließendem Wasser gründlich auswaschen. Bei anhaltender
Reizung Arzt aufsuchen. Für gute Belüftung sorgen.
1. Abdeckhaube bei gedrücktem Schnappverschluss
(3, Abbildung 1) mit Hilfe des Griffs abnehmen.
2. Neue Transferbandrolle bis zum Anschlag auf die
Abwickelvorrichtung aufstecken.
3. Leere Aufwickelhülse bis zum Anschlag auf die
Aufwickelvorrichtung aufstecken.
4. Transferband gemäß der Abbildung einlegen.
5. Transferband mit einem Klebestreifen an der Leerhülse festkleben
und durch einige Umdrehungen an der Hülse straffen.
6. Abdeckhaube wieder einsetzen.
