Elektronik (Teile austauschen)
Leiterplatte CPU
ausbauen
16
4.2 Leiterplatte CPU
A
D
C
B

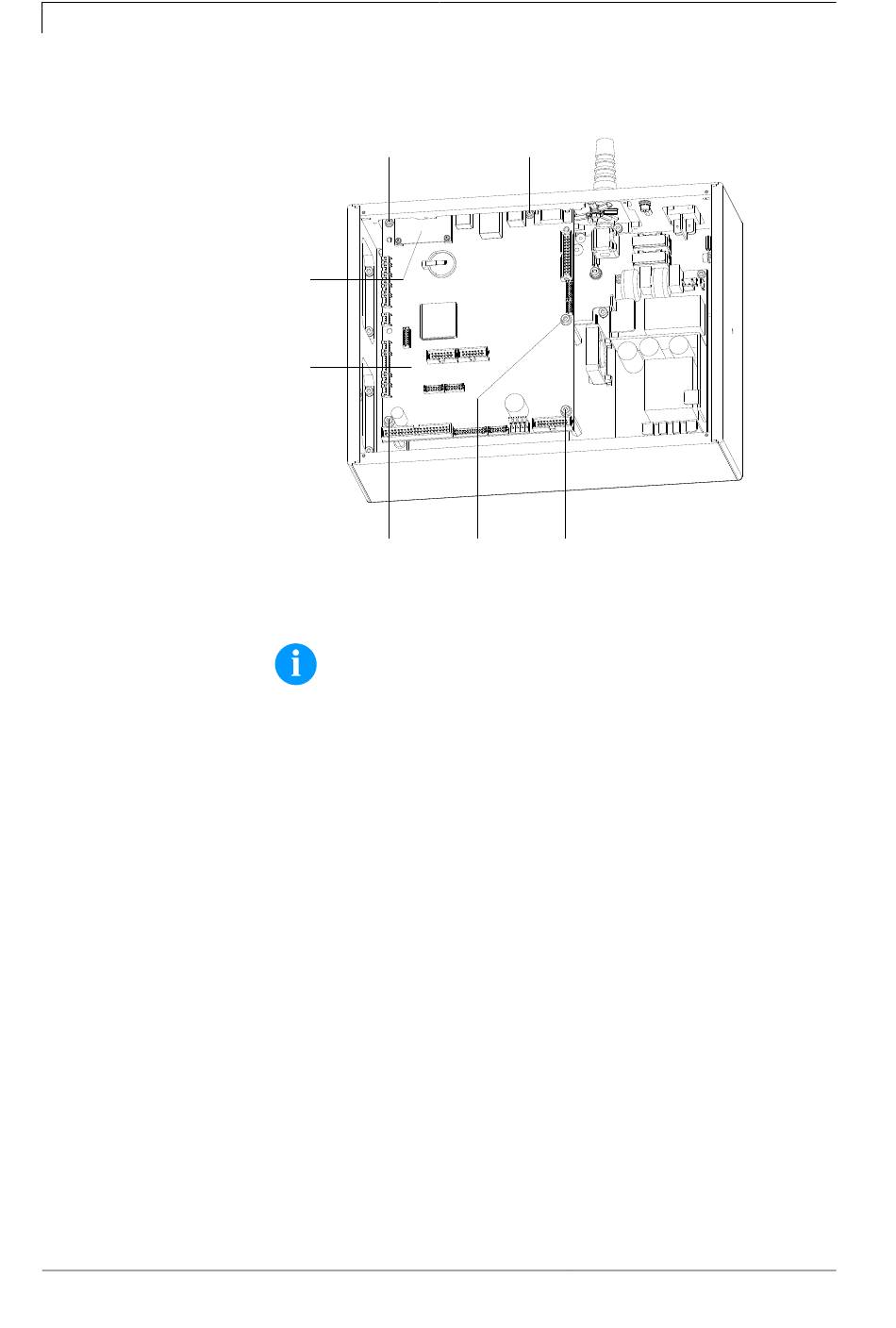

Abbildung 6
HINWEIS!
Gerätekonfiguration auf einer CF Karte speichern.
1. Ansteuerelektronik vom Netzanschluss trennen.
2. Frontplatte nach Entfernen der vier rückseitigen Schrauben
abnehmen (siehe Kapitel 4.1, Seite 15).
3. Alle Steckverbindungen aus der Leiterplatte CPU (C) ziehen.
4. Schrauben (A + B) entfernen.
5. Leiterplatte CPU (C) vorsichtig herausnehmen.
Serviceanleitung
A
B
B
Dynacode II IP
11.19
