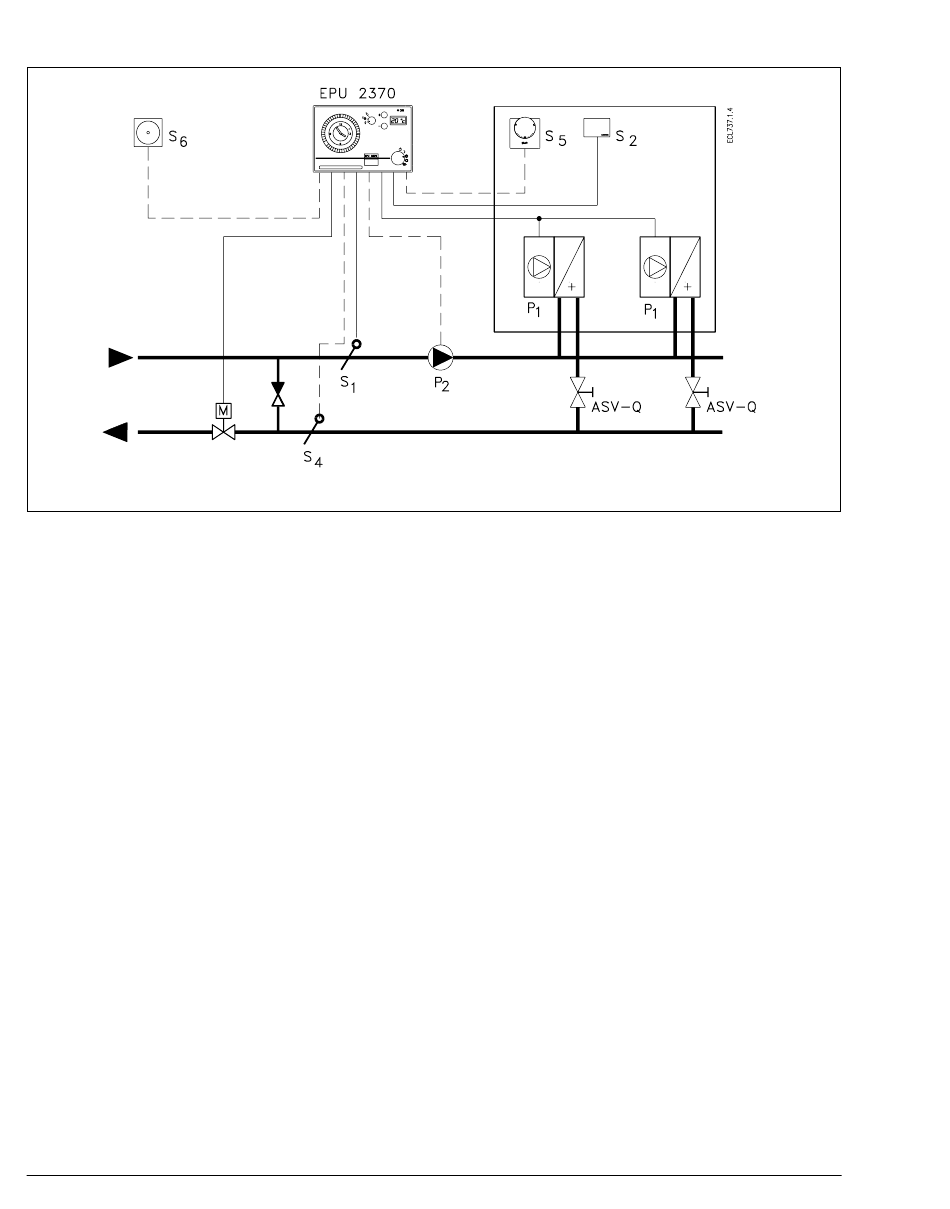

Anlagentyp 3 - Heizungsanlage mit Warmlufterzeugern
Anw. 3 - Warmlufterzeuger mit konstanter Raumtemperatur
Regelungsprinzip
PI-Regelung der Vorlauftemperatur (S1)
und P-Regelung der Raumtemperatur
(S2). Die Vorlauftemperatur wird durch
Regelung des Stellantriebs M konstant
gehalten. Die Ventilatoren P1 werden
vom Relais R1 gesteuert, und die
Umwälzpumpe P2 wird vom Relais R2
gesteuert.
Bemerkungen
- Jede beliebige Stelle in der Anlage
kann gegen Frost geschutzt werden,
indem ein separater Fühler S3
angeschlossen wird. Bei Meldung
Frostgefahr werden die Gebläse
ausgeschaltet, die Umwählzpumpe in
Gang gesetzt und das Ventil
vollständig geöffnet.
- Wenn der Rücklauftemperaturfühler
S4 angeschlossen ist, kann ein
gleitender Frostschutz erzielt werden.
Wenn die Rücklauf-temperatur 10°C
oder niedriger ist, wird der Sollwert für
S1 angehoben, so daß das Ventil
öffnet.
34
Wenn es nicht möglich ist, im
Rücklauf 6 °C zu erreichen, werden
die Gebläse ausgeschaltet.
- Warmstartfunktion. Relais R1 wird
verzögert eingeschaltet, um kalter
Einblasluft am Übergang von
reduzierter auf Nenntemperatur
entgegenzuwirken. R1 schließt unter
folgenden Bedingungen:
Bei montiertem S4:
Wenn P4.0 größer ist als P1.1 und
die Verzögerung in P4.3 abgelaufen
ist.
Ohne S4:
Wenn die Verzögerung in P4.3
abgelaufen ist.
- Belastungsabhängige Kompensation
kann durch Anschluß eines Fühlers
S6 erreicht werden. Es können zwei
unabhängige Kompensationskurven
eingestellt werden. Die Kurven
werden in P 6.2 und P 6.3 bzw. in
P 7.2 und P 7.3 eingestellt.
VI.72.M4.03 © Danfoss 3/98
