Danfoss EPU 2370 Anleitung Seite 4

4
Montage der Uhr Montage der Uhr
Montage der Uhr Montage der Uhr Montage der Uhr

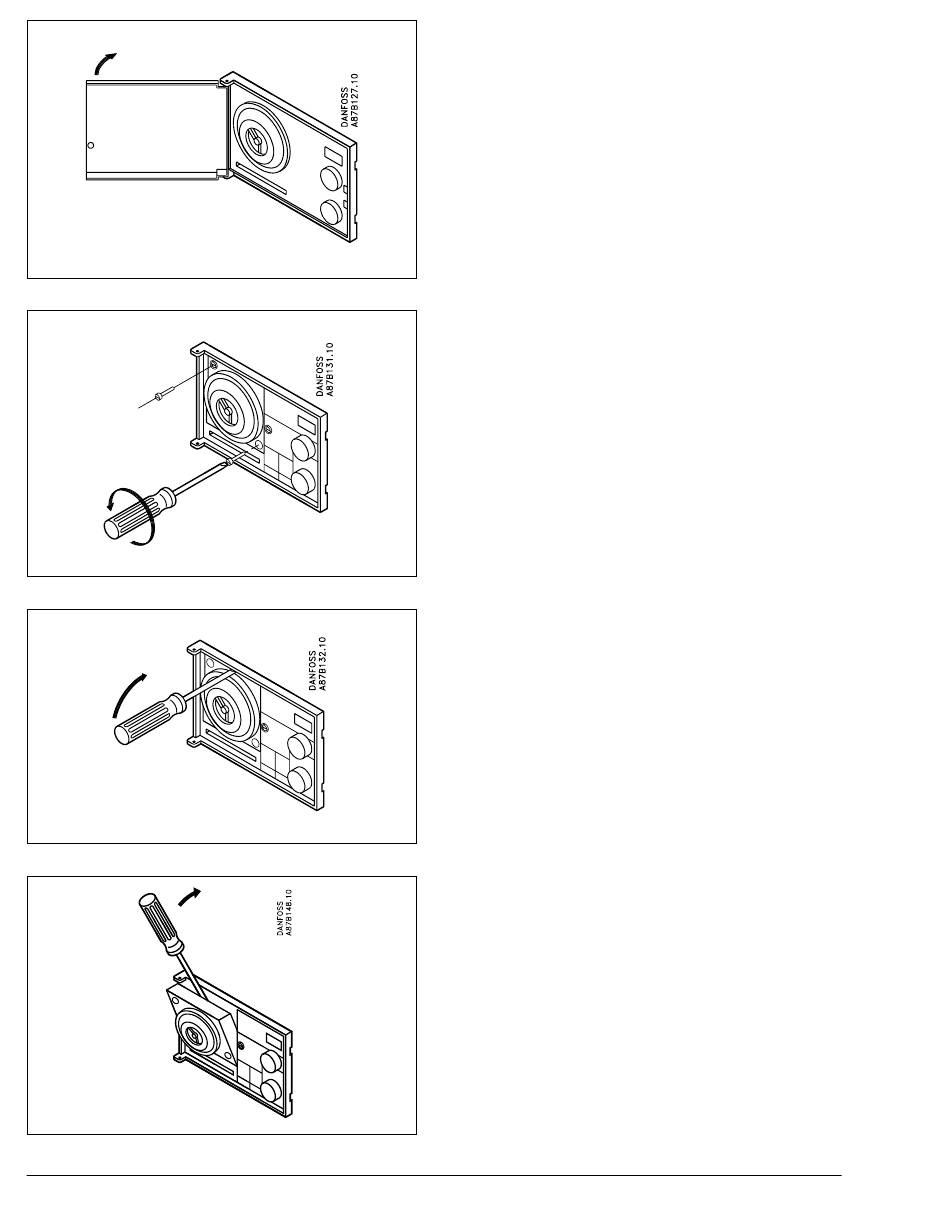

Wenn der Regler nicht mit einer Uhr
ausgestattet ist, kann diese nachträglich
montiert werden, indem nacheinander
der Plastikdeckel, die Abdeckplatte und
die Abdeckung der Uhr entfernt werden.
Der Deckel wird demontiert, indem man
diesen so weit wie möglich nach links
öffnet, und vorsichtig aus den
Scharnieren hebt. Die Abdeckung der
Uhr wird durch Entfernen der beiden
Schrauben demontiert.
Die Uhr mit den Steckern nach unten
einsetzen und in der Öffnung zentrieren.
Danach Uhr und Rahmen mit den
zugehörigen Schrauben festziehen.
Auswechseln der Uhr Auswechseln der Uhr Auswechseln der Uhr
Auswechseln der Uhr Auswechseln der Uhr
Nach Entfernen der Schrauben kann die
Uhr demontiert werden, indem diese
vorsichtig mit einem kleinen Schrauben-
dreher von oben herausgekippt wird.
VI.72.M4.03 © Danfoss 3/98
BC-HM
