Zeitsteuerung
Die Speicher-, Raum-, Vorlauf- oder
Kanaltemperatur kann nach einem
Zeitprogramm abgesenkt (angehoben)
werden, wenn eine Uhr im Regler ein-
gebaut ist (Montage der Uhr, siehe Seite
4). Alternativ kann eine externe Uhr an-
geschlossen werden. Außerdem besteht
die Möglichkeit der Zeitsteuerung mit
ECA 9020 oder mit einem an den BUS
angeschlossenen Hauptregler.
Mit Hilfe der Einstellung in P 0.3 ist es
möglich, genau die Zone zu wählen, die
Nenntemperatur und reduzierte
Temperatur, Relaisausgang R1 und
Relaisausgang R2, steuern soll (ein
Wechsel zwischen Nenntemperatur und
reduzierter Temperatur folgt immer der
Zone, die R1 steuert).
Siehe Position P 0.3 Seite 15.
Externe Uhr

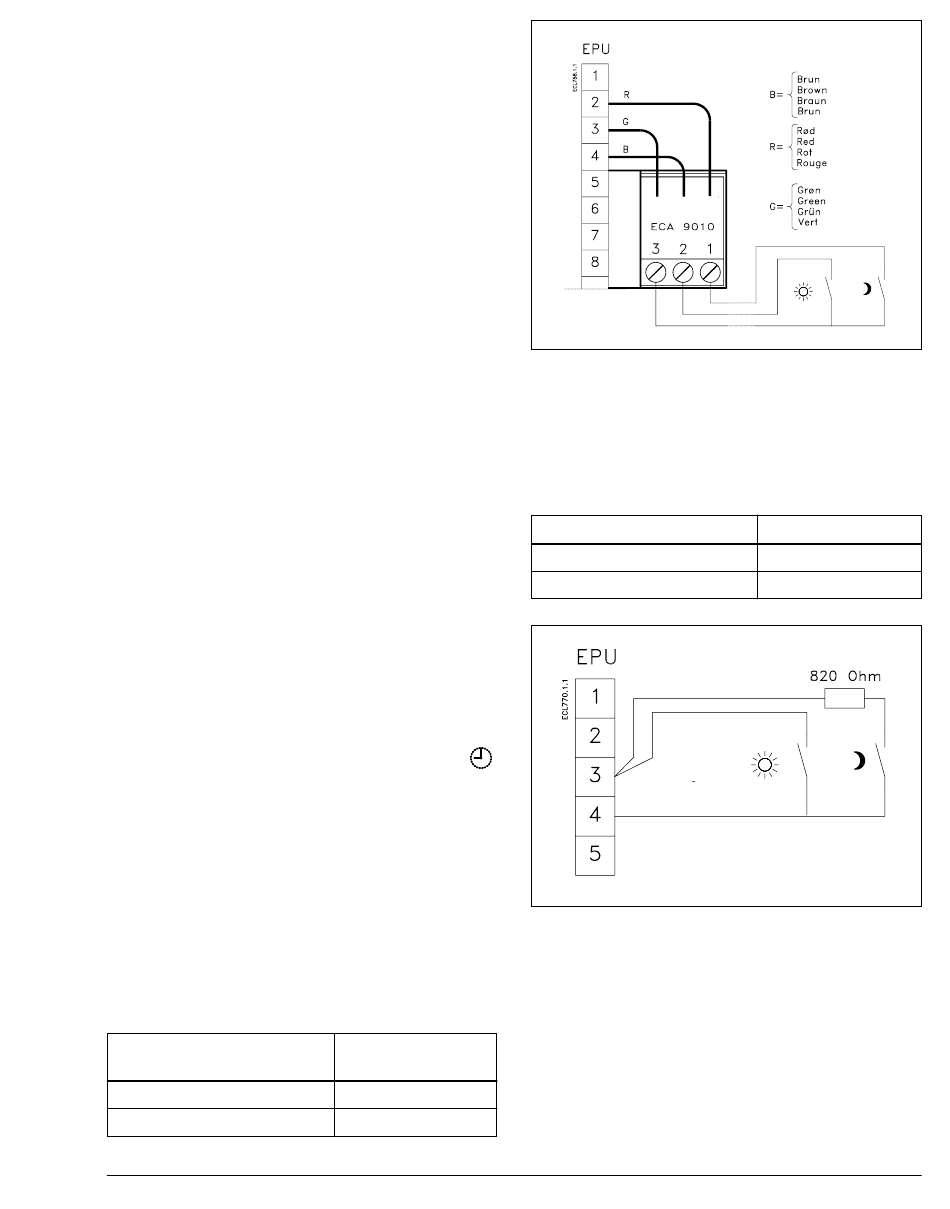

Eine externe Zeitsteuerung kann mit
Hilfe des Übersteuerungsmodul
ECA 9010 an den Klemmen 2, 3 und 4
erfolgen. Die Zeitsteuerung gilt nur für
Relaisausgang R1 und kann vom Regler
nur empfangen werden, wenn der
Betriebsartenwahlschalter in Stellung
steht.
ECA 9010 ist notwendig, wenn der
Kontaktsatz in der externen Uhr nicht
goldbeschichtet ist.
Der Kontaktsatz ist an einen der Ein-
gänge von ECA 9010 anzuschließen,
und folgende Zeitsteuerungsfunktionen
sind möglich:
Funktion
Nenntemperatur
Reduzierte Temperatur
BC-HM
Wenn der Kontaktsatz goldbeschichtet
ist, kann der Anschluß direkt an den
Klemmen 3 und 4 des Reglers erfolgen.
Bei geschlossenem Kontakt wird
Nenntemperatur erzielt.
ECA 9010
Klemme
2 und 3
1 und 3
VI.72.M4.03 © Danfoss 3/98
Funktion
Nenntemperatur
Reduzierte Temperatur
Widerstand
kurzgeschlossen
820 Ω
11
