Elektr. Anschlüsse

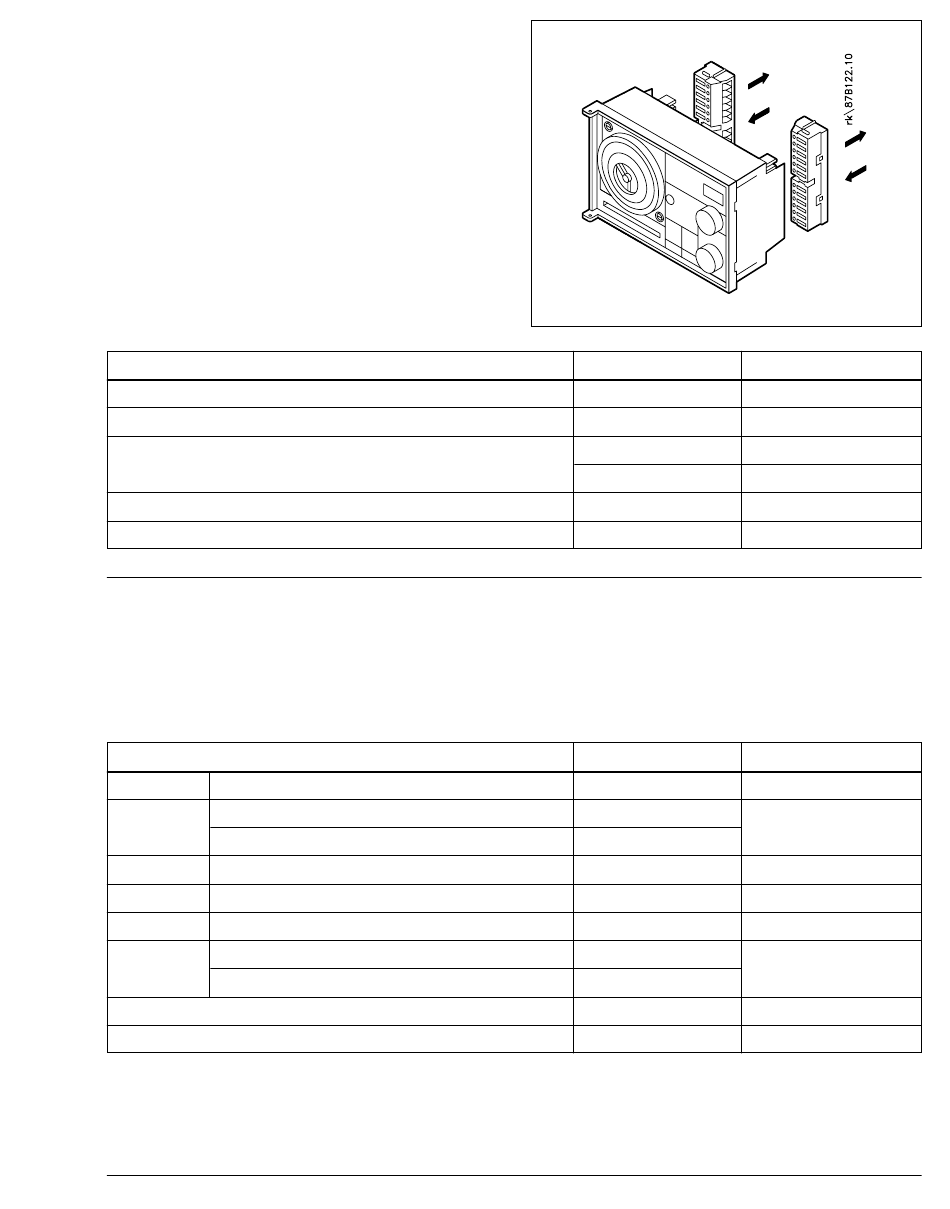

Der elektrische Anschluß erfolgt über
zwei Klemmreihen mit Schrauban-
schluß, die vom Gehäuse getrennt
werden können.
An jede Klemme können bis zu max.
2
3 x 1,5 mm
angeschlossen werden. Die
Klemmen sind kodiert, so daß die Netz-
spannung nicht mit dem Fühleranschluß
verwechselt werden kann.
Null (N) - 230 V~
Phase (L) - 230 V~
Reversierbarer Stellantrieb 230 V~, AMB, AMV u.a.
Relaisausgang R1 - 230 V~ (NC)
Relaisausgang R2 - 230 V~ (NC)
Anschluß von Fühlern u.a. -
Schutzkleinspannung (Klemmen 1-12)
Die Montage der Fühler usw. ist in den
Instruktionen beschrieben, die den
Produkten beigelegt sind.
S1
Vorlauf-/Kanalfühler (PI-Regelkreis)
Oberer Speicherfühler
S2
Raumfühler (P-Regelkreis)
S3
Frostschutzfühler
S4
Rücklauftemperaturfühler
S5
Externer Sollwert
Unterer Speicherfühler
S6
Kompensationsfühler
Externe Uhr/Übersteuerung
BUS
Bitte beachten Sie
Der Leitungswiderstand kann eine
falsche Messung ergeben. Ein Wider-
BC-HM
Leitungsquerschnitt: min. 0,4 mm²
Sämtliche Fühler- und BUS-Kabel - max.
Länge: 150 Meter.
stand von 4 Ohm entspricht einer
Abweichung von etwa 1 Grad.
VI.72.M4.03 © Danfoss 3/98
Klemme
13
14
16 (schließen)
17 (öffnen)
21 - 22
23 - 24
Typ
ESMA/B/C/U
ESMB/U
ESMR
ESMB/U/T
ESMA/B/C/U
ESME
ESMB/U
ESMR/T
ECA 9010
Belastung
8(2)A 250V~
8(2)A 250V~
8(2)A 250V~
8(2)A 250V~
Klemme
10 - 11
7 - 9
11 - 12
4 - 6
4 - 5
8 - 9
3 - 4
1 - 2
5
