Inhaltszusammenfassung für Danfoss EKC 202C-MS

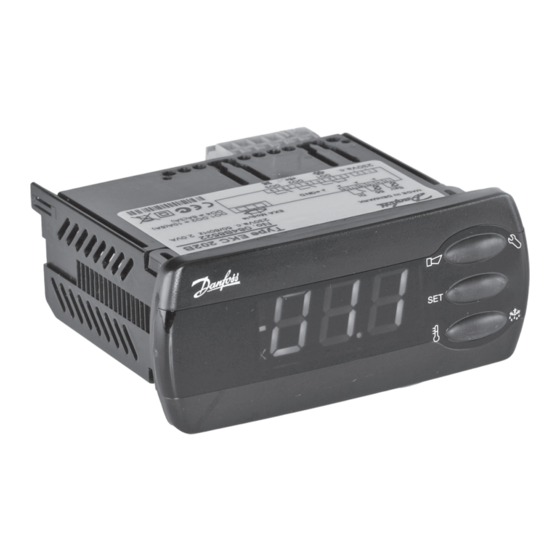

- Seite 1 User Guide Kühlstellenregler EKC 202C-MS ADAP-KOOL® Refrigeration Control System...
- Seite 2 Soll die Bedienung von einem PC aus erfolgen, ist im Regler ein Datenkommunikationsmodul vorzusehen. - Koordinierte Abtauung durch Datenkommunikation Inhalt Einführung ......................2 Funktionen ......................8 Bedienung ......................5 Anschlüsse ......................14 Menüübersicht ....................6 Daten ........................15 Bestellung ......................16 User Guide RS8GH203 © Danfoss 2015-08 EKC 202C-MS...
- Seite 3 Die folgenden können ausgewählt werden: NTC 5000 Ω @ 25°C. M2020 (Danfoss Type = EKS 211) NTC 10000 Ω @ 25°C. Beta 3435 (Danfoss Type = EKS 221) NTC 3000 Ω @ 25°C NTC 2500 Ω @ 0°C NTC 10000 Ω @ 25°C NTC 2000 Ω...
- Seite 4 Verdampfer vereist (der Verdichter ist über längere Zeit in Betrieb und zieht die S5-Temperatur weiter nach unten). Überschreitet die Temperatur eine eingestellte zulässige Abwei- chung, wird die Abtauung gestartet. Diese Funktion steht nur in 1:1-Anlagen zur Verfügung. User Guide RS8GH203 © Danfoss 2015-08 EKC 202C-MS...
- Seite 5 Die Tasten und die Dichtung hinter der Front sind mit der Front vergossen. Eine spezielle Gießtechnik verbindet den harten Frontkunststoff, die weichen Tasten und die Dichtung, sodass sie eine integrierte Einheit bilden. Es gibt keine feuchtigkeits- oder schmutzdurchlässigen Öffnungen. EKC 202C-MS User Guide RS8GH203 © Danfoss 2015-08...
- Seite 6 Zugangskode 1 (sämtliche Einstellungen) Angewandter Fühlertyp n01: NTC 5000 Ω @ 25°C. M2020 (Danfoss Type = EKS 211) n02: NTC 10000 Ω @ 25°C. Beta 3435 (Danfoss Type = EKS 221) n03: NTC 3000 Ω @ 25°C n04: NTC 2500 Ω @ 0°C n05: NTC 10000 Ω...
- Seite 7 1. Die Übersicht über Werkseinstellungen durchsehen. Die notwendigen Änderungen in den jeweiligen Parametern vornehmen. 2. Bei Netzwerken: Die Adresse in o03 einstellen und anschließend mit der Einstellung o04 an das Gateway/die Systemeinheit senden. EKC 202C-MS User Guide RS8GH203 © Danfoss 2015-08...
- Seite 8 Der Regler kann in verschiedenen Situationen Alarm auslösen. Bei Datenkommunikation lässt sich die Bei Alarm blinken alle Leuchtdioden auf der Front des Reglers, und das Alarmrelais schließt. Wichtigkeit für die einzelnen Alarme definieren. Die Einstellung erfolgt im Menü „Alarmdestinationen“. User Guide RS8GH203 © Danfoss 2015-08 EKC 202C-MS...
- Seite 9 Def. method Hier ist einzustellen, ob die Abtauung elektrisch oder "keine" erfolgen soll. Das Abtaurelais ist, so lange die Abtauung läuft, angezogen. Bei Gasabtauung ist das Verdichterrelais, so lange die Abtauung läuft, angezogen. EKC 202C-MS User Guide RS8GH203 © Danfoss 2015-08...
- Seite 10 Soll eine zusätzliche Abtauung veranlasst werden, ist die unterste Taste am Regler 4 Sekunden Def Start lang zu betätigen. Hier läßt sich eine manuelle Abtauung Eine aktive Abtauung lässt sich auf die gleiche Weise stoppen. starten. User Guide RS8GH203 © Danfoss 2015-08 EKC 202C-MS...
- Seite 11 9) Separate Alarmfunktion. Es wird Alarm gegeben, sobald der Eingang geöffnet wird. (Für 8 und 9 die Verzögerungszeit in A27 einstellen.) 10) Möbelreinigung. Die Funktion wird per Tastendruck gestartet. Siehe auch Beschreibung auf Seite 4. 11) Einspritzung aus / an. Aus wenn DI offen ist. EKC 202C-MS User Guide RS8GH203 © Danfoss 2015-08...
- Seite 12 Zugang) Fühler Typ SensorConfig n01: NTC 5000 Ω @ 25°C. M2020 (Danfoss Typ = EKS 211) NTC 5000 Ω @ 25°C (EKS 211) = 15 n02: NTC 10000 Ω @ 25°C. M3435 (Danfoss Typ = (EKS 221) NTC 10000 Ω @ 25°C (EKS 221) = 16 n03: NTC 3000 Ω...
- Seite 13 Semihermetische Verdichter: Parameter c02 auf min. 8 Minuten und Parameter c01 auf min. 2 bis 5 Minuten setzen (Motorleistung 5 bis 15 kW) * ) Die Direktaktivierung von Magnetventilen ist mit den Werkseinstellungen (0) möglich. EKC 202C-MS User Guide RS8GH203 © Danfoss 2015-08...
- Seite 14 - Zwischen den Kabeln einen Abstand von mindestens 10 cm halten. Datenkommunikation In Verbindung mit Datenkommunikation ist auf die korrekte Ins- tallation des Datenübertragungskabels zu achten. Siehe separate Dokumentation Nr. RC8AC... Datenkommunikation User Guide RS8GH203 © Danfoss 2015-08 EKC 202C-MS...
- Seite 15 Die Relais können nicht für den direkten Anschluss kapazitiver Lasten, wie beispielsweise LEDs und Ein/Aus-Steuerungen für EC-Motoren, genutzt werden. Alle Belastungen mit Schaltnetzteil müssen mithilfe eines geeigneten Schütz oder Ähnlichem angeschlossen werden. EKC 202C-MS User Guide RS8GH203 © Danfoss 2015-08...
- Seite 16 Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, daß diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Ânderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen.
