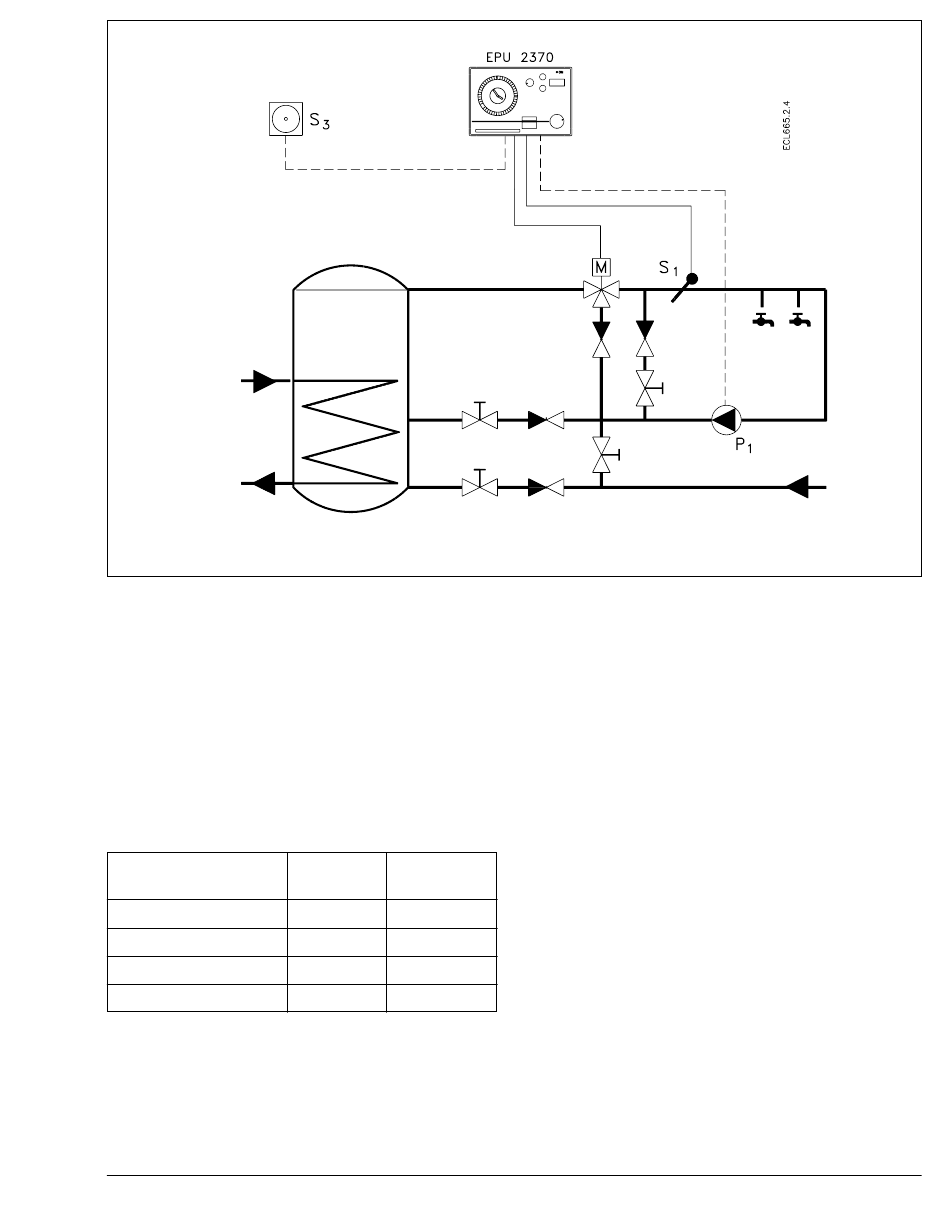

Anw. 1-C - Speicherwassererwärmer mit sekundärer Beimischregelung
Regelungsprinzip für 1-C:
PI-Regelung der Temperatur am S1 im
Zapfkreis. Die Temperatur wird durch
die Regelung des Stellgerät M im
Sekundärkreis konstant gehalten.
Bitte beachten Sie
Der Relaiszustand bei verschiedenen
Betriebszuständen ist der folgenden
Tabelle zu entnehmen.
Betriebs-
zustand
Bereitschaft
Reduziert
Normal
Frost
*) Beim Wechsel von Tag auf Nacht ist
R1 3 Minuten verzögert.
0 = offener Relaiskontakt
1 = geschlossener Relaiskontakt
BC-HM
Relais 1
Relais 2
0
0
0
Uhr
1*)
Uhr
1
1
VI.72.M4.03 © Danfoss 3/98
23
