Installationsanleitung

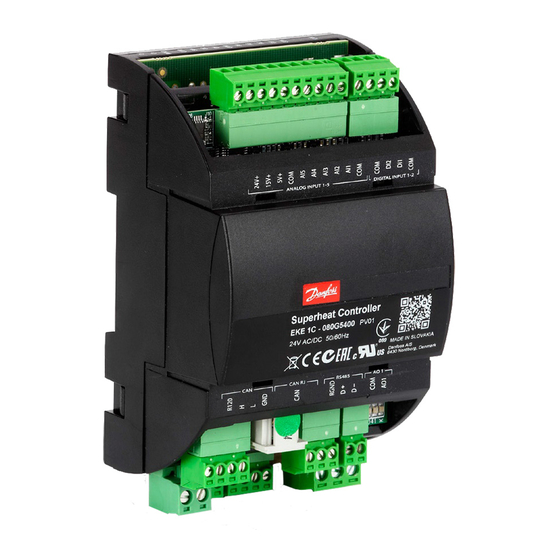

Elektronischer Überhitzungsregler
Typ EKE 1B
Einführung
Der Überhitzungsregler EKE 1B wird in Anwendungen eingesetzt, in denen die Überhitzung
genau geregelt werden muss, d. h. in Gewerbekältetechnik-, Wärmepumpen-, Klima-,
Lebensmitteleinzelhandels- und Industrieanwendungen.
Kompatible Ventile: Danfoss-Ventile ETS 6/ETS/ETS Colibri®, KVS/KVS Colibri® und
CCM/CCMT/CTR
Referenz: Für Details siehe das EKE-Datenblatt.
Anwendungen
1. Überhitzungsregler: Einzel / Netzwerk
ETS Colib ri®
2. Ventilantrieb
ETS Colib ri®
Abmessungen (in mm)
EKE 1B
Gewicht: 152 g
© Danfoss | DCS (az) | 2018.03
Kommunikation
S2
Pe
Reference signal
Referenzsignal
S2
Pe
CAN RJ
70
60
ENGINEERING
T O M O R R O W
Deutsch
Weitere Informationen
Danfoss
Danfoss
R64-3033.10
R64-3033.10
Danfoss
80G8215.11
DKRCC.PI.RS0.C5.03 | 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Danfoss EKE 1B
Inhaltszusammenfassung für Danfoss EKE 1B
- Seite 1 Elektronischer Überhitzungsregler Typ EKE 1B Deutsch Einführung Der Überhitzungsregler EKE 1B wird in Anwendungen eingesetzt, in denen die Überhitzung genau geregelt werden muss, d. h. in Gewerbekältetechnik-, Wärmepumpen-, Klima-, Lebensmitteleinzelhandels- und Industrieanwendungen. Kompatible Ventile: Danfoss-Ventile ETS 6/ETS/ETS Colibri®, KVS/KVS Colibri® und CCM/CCMT/CTR Referenz: Für Details siehe das EKE-Datenblatt.
-
Seite 2: Technische Spezifikationen
Stromlos geschlossen: 3 A, allgemeine Verwendung, 250 V AC, 100 K Schrittmotorventile: A1, A2, A3, A4 Bipolarer und unipolarer Schrittmotorausgang: - Danfoss-Ventile ETS/KVS/ETS C/KVS C/CCMT 2–CCMT 42/CTR (grün, rot, schwarz, weiß) - ETS6/CCMT 0/CCMT 1 (schwarz, rot, gelb, orange) Bipolar/... -
Seite 3: Ce-Konformität
Batteriepufferung: Wenn der Regler von der Spannungsversorgung getrennt wird, werden die Schrittmotorventile geschlossen. • Schließen Sie an die digitalen Eingangsklemmen DI keine externe Spannungsversorgung an, um Beschädigungen des Reglers zu vermeiden. DKRCC.PI.RS0.C5.03 | 3 © Danfoss | DCS (az) | 2018.03... - Seite 4 ANALOG / DIGITAL INPUT CAN - RJ CAN RJ CAN RJ Überhitzungsregler Superheat controller EKE 1B - 080G5350 VERSORGUNG Vbatt SCHRITTMOTOR- DIGITALER AUSGANG PWR 24V Vbat STEPPER VALVE DIGITAL OUTPUT 24 V VENTIL DKRCC.PI.RS0.C5.03 | 4 © Danfoss | DCS (az) | 2018.03...
- Seite 5 ± 20% ± 20% – 18 V Relais Power Stromlos geöffnet oder 2,5 A Batterie- pufferung stromlos geschlossen T-Sicherung (optional) (optional) (optional) Ventil ETS6 Alarm EIN/AUS- Magnetventil ETS/KVS Colibri Ventile CCMT/CTR DKRCC.PI.RS0.C5.03 | 5 © Danfoss | DCS (az) | 2018.03...
- Seite 6 CAN RJ CAN RJ CAN RJ CAN RJ Überhitzungsregler Überhitzungsregler Überhitzungsregler Superheat controller Superheat controller Superheat controller EKE 1x - 080G5xxx EKE 1x - 080G5xxx EKE 1x - 080G5xxx Spannung- sversorgung DKRCC.PI.RS0.C5.03 | 6 © Danfoss | DCS (az) | 2018.03...
-
Seite 7: Relaisausgänge
Relaisausgänge Der EKE 1B verfügt über einen Relaisausgang: • Typ SPDT-Relais. Der digitale Ausgang kann verwendet werden, um ein Magnetventil oder einen Alarmgeber anzuschließen. • Das Relais darf nicht für den Direktanschluss von kapazitiven Lasten wie LEDs und EIN/AUS-Regelkomponenten von EC-Motoren verwendet werden. Alle Lasten mit einer Spannungsversorgung über ein Schaltnetzteil müssen mit einem geeigneten Schütz oder Ähnlichem angeschlossen werden. - Seite 8 • Zum Konfigurieren der Schrittmotorventile von anderen Herstellern müssen die korrekten Ventilparameter eingestellt werden, die im Ventilkonfigurationsabschnitt beschrieben werden (siehe für weitere Informationen die Anleitung). • Die standardmäßige Ventileinstellung im EKE 1B lautet: Keine. • Der Wert muss korrekt unter „Ventilkonfiguration“, d. h. Parameter I067, definiert werden. Eine Übersicht über die Ventiltypen finden Sie im Abschnitt „Parameteridentifikation“.
-
Seite 9: Led-Anzeige
• Blinkt grün = Ventil öffnet sich • Leuchtet dauerhaft grün = Ventil vollständig geöffnet • Blinkt grün und rot = ventilbezogener Alarm BENUTZERSCHNITTSTELLE Der EKE 1B kann mithilfe der folgenden Benutzerschnittstellen konfiguriert werden: 1. Danfoss-Software KoolProg 2. Externe Danfoss-Anzeige MMIGRS2 3. Kommunikationsbus: Modbus RS485 RTU KoolProg KoolProg ist ein Software-Tool zum schnellen und einfachen Konfigurieren von EKE-Reglern. -
Seite 10: Mmigrs2-Anzeige Von Danfoss
Anschluss der externen MMIGRS2-Anzeige CAN RJ CAN RJ Die MMIGRS2-Anzeige kann für die Konfiguration des EKE 1B verwendet werden. Die Anzeige kann nicht nur zum Konfigurieren der erforderlichen Parameter, sondern MMIGRS2 auch als externe Anzeige verwendet werden, um im Betrieb wichtige Parameter wie z. B. Ventilöffnungsgrad, Überhitzung usw. -
Seite 11: Statusmenü
Wenn alle Regleranschlüsse vorgenommen wurden, können Sie den Regler in Betrieb nehmen. Nach dem Einschalten der Spannungsversorgung erscheint für 5 s das Logo von Danfoss. Der Konfigurationsassistent wird geöffnet. Die Konfiguration läuft folgendermaßen ab: a. Sprachauswahl, b. Anwendungsauswahl, c. Eingangskonfiguration und d. - Seite 12 Andere Funktionen Optional – Zwangseinschaltung, MOP, LOP, Alarm, auswählen Thermostatfunktion Siehe für weitere Informationen die Parameterliste Stellen Sie den Hauptschalter in die EIN-Position. Ende: Hauptschalter = Ein Parameter: R012 Hauptschalter DKRCC.PI.RS0.C5.03 | 12 © Danfoss | DCS (az) | 2018.03...
-
Seite 13: Eke 1B - Identifikation Häufig Verwendeter Parameter
EKE 1B – Identifikation häufig verwendeter Parameter PNU – entspricht der Modbus-Register-Nr. (Modbus-Adresse +1). Die aktuellen Werte werden als ganzzahlige 16-Bit-Werte ohne Dezimalstellen angezeigt. Dies ist bei der Kommunikation via Modbus standardmäßig. Standar- Parameter Beschreibung deinstellung R012 Hauptschalter 3001 0 = Regelung Aus | 1 = Regelung Ein... -
Seite 14: Für Eigene Notizen
Für eigene Notizen DKRCC.PI.RS0.C5.03 | 14 © Danfoss | DCS (az) | 2018.03... -
Seite 15: Ähnliche Produkte
ACCCBI-Kabel für MMI-Anzeige und -Gateway EKE ist kompatibel mit M12 Kabel ist kompatibel mit Schrittmotorventilen von Danfoss, d.h. Danfoss Schrittmotorventilen. Danfoss ETS 6, ETS, KVS, ETS Colibri®, KVS Colibri®, CTR und CCMT. DKRCC.PI.RS0.C5.03 | 15 © Danfoss | DCS (az) | 2018.03...
