Montage
Wandmontage
Wandmontage
Wandmontage
Wandmontage
Wandmontage

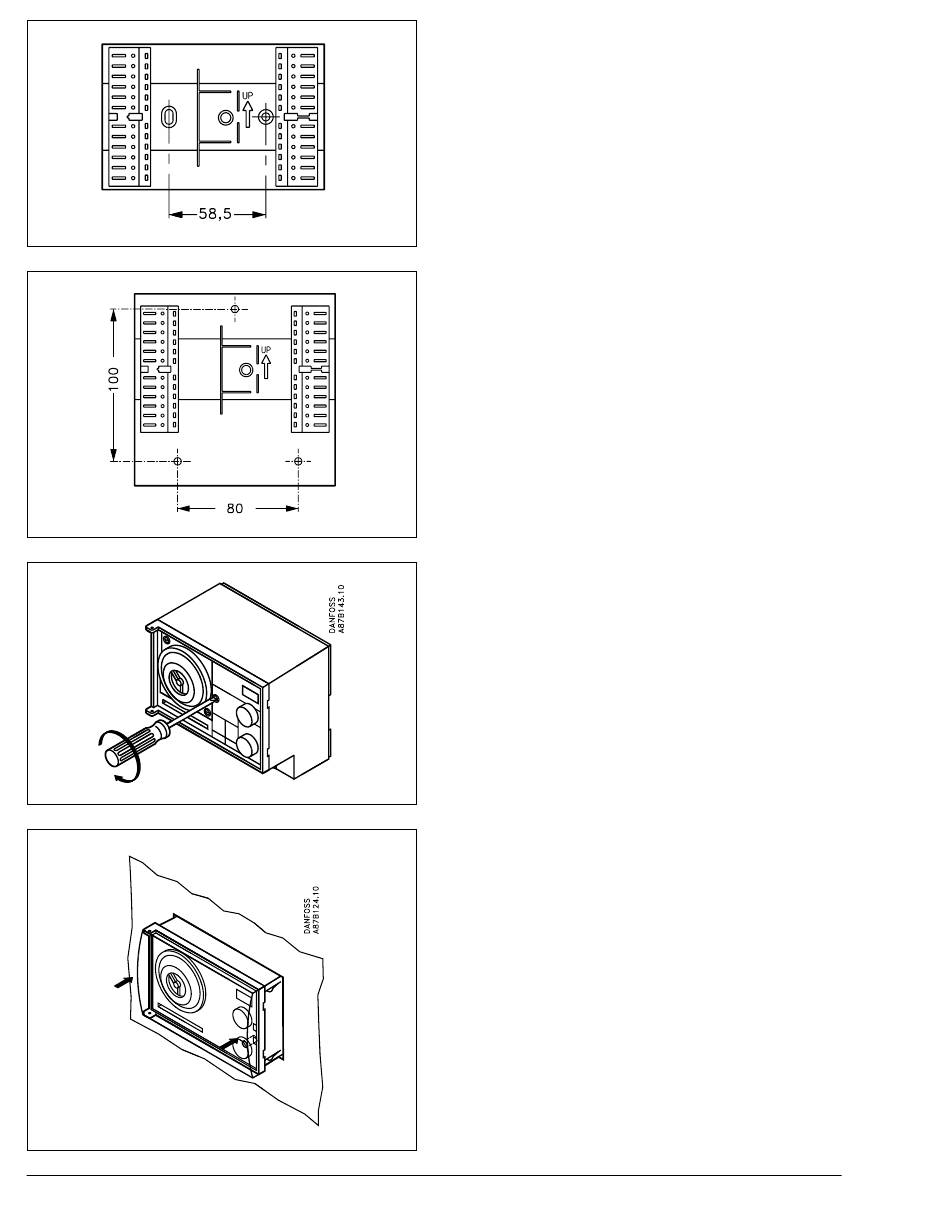

Für die Wandmontage des Reglers muß
entweder ein Standardsockel oder ein
Spezialsockel mit dazugehörendem
Wandgehäuse verwendet werden.
Der Sockel ist mit zwei ∅ 4 mm
Schrauben (Standardsockel) bzw. mit
d r e i ∅ 4 mm Schrauben (Spezialsockel)
auf einer ebenen Unterlage zu
befestigen. Der mit UP gekennzeichnete
Pfeil muß nach oben zeigen.
Danach sind die elektrischen
Verbindungen herzustellen (siehe
Abschnitt „Elektrische Anschlüsse").
Den Regler in den Sockel stecken (bei
Spezialsockel ist das Wandgehäuse
zuerst zu montieren) und mit der
Schraube, die sich unter der Abdeck-
platte befindet, befestigen.
Tafeleinbau
Tafeleinbau
Tafeleinbau
Tafeleinbau
Tafeleinbau
Der Regler kann in eine Tafel mit einem
Ausschnitt von 92 x 138 mm (max.
Blechstärke 3 mm) eingebaut werden.
Der Regler wird mit 4 Sicherungsfedern
im Ausschnitt befestigt. Die Sicherungs-
federn werden als Zubehör geliefert und
sind vor dem Einbau einzusetzen. Der
Satz besteht aus 4 Federn und 2 Klemm-
reihen (Best-Nr. 087B3076). Die
elektrischen Verbindungen werden an die
losen Klemmreihen angeschlossen, die
danach auf das Gerät geschoben
werden. Die Klemmreihen sind gegen
Vertauschen gesichert.
Montage auf DIN-Schiene
Montage auf DIN-Schiene
Montage auf DIN-Schiene
Montage auf DIN-Schiene
Montage auf DIN-Schiene
Der Regler kann auf eine 35 mm DIN-
Schiene montiert werden. Der Sockel
wird von einer Feder auf der Schiene
gehalten, die als Zubehör geliefert wird
(Best-Nr. 087B3073). Vor der Montage
ist die Feder unter den Sockel zu
montieren.
