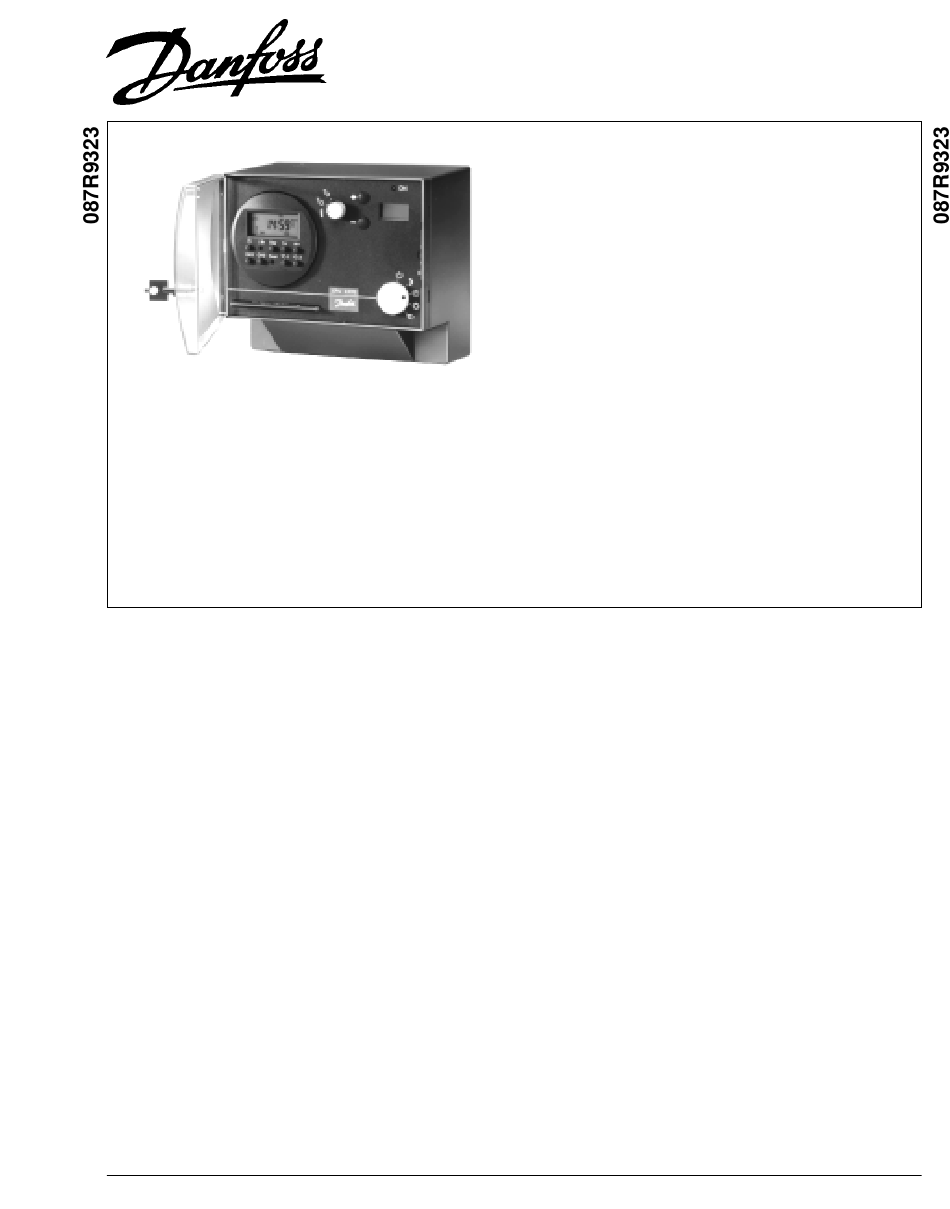

Danfoss EPU 2370 Anleitung

Vorschau ausblenden

Seite von 48

/ 48
Inhalt
Inhaltsverzeichnis
Lesezeichen

Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

Einführung

In dieser Instruktion sind alle Angaben

enthalten, die erforderlich sind, um

sämtliche Einstellungen am EPU 2370

vorzunehmen bzw. zu verändern. Es

handelt sich bei diesem Gerät um einen

Universalregler, der in den unter-

Inhaltsverzeichnis

Durchführung aller Montage- und

Anschlußarbeiten ............................. 2-4

Elektrische Anschlüsse und

Schaltbild .......................................... 5-6

Wahl des Anlagentyps ........................ 7

Kontrolle des Anlagentyps und der

gewünschten Sollwerte ...................... 8

Bedienung von ............................... 9-10

- Programmuhr

- + und - Tasten

- Positionswähler

- Betriebsartenwahlschalter

BC-HM

Instruktion

EPU 2370

schiedlichsten Anlagen eingesetzt

werden kann. Es ist daher erforderlich,

den Regler dem Anlagentyp

zuzuordnen. Wenn Fühler und Stell-

geräte angeschlossen sind, die

Spannung mit dem Regler verbunden

ist und der Anlagentyp gewählt wurde,

ist das Gerät mit den ab Werk

eingegebenen Werten betriebsbereit.

Wichtiger Hinweis

In den meisten Anwendungsfällen ist

die Werkseinstellung ausreichend für

den Anlagenbetrieb. Eine Veränderung

dieser Werkseinstellung ist im Kap.:

"Digitale Einstellung (Seite 13-21)

beschrieben.

Zeitsteuerung ............................... 11-12

- Externe Uhr

- Übersteuerung mit ESME

- Vorübergehende Übersteuerung

Abschluß von externen

Sollwertgebern .................................. 12

Allgemeiner Frostschutz ................. 12

Digitale Einstellungen ................. 13-21

- Bedienung

- Positionsübersicht (Matrix)

- Beschreibung der Funktion der

Anlagentypen ............................... 22-48

- siehe Übersicht auf Seite 7

auf Nenntemperatur

Positionen (Seite 15-21)

Inhaltsverzeichnis

Inhaltszusammenfassung für Danfoss EPU 2370

Seite 1: Inhaltsverzeichnis
In dieser Instruktion sind alle Angaben den Anlagenbetrieb. Eine Veränderung enthalten, die erforderlich sind, um dieser Werkseinstellung ist im Kap.: sämtliche Einstellungen am EPU 2370 "Digitale Einstellung (Seite 13-21) vorzunehmen bzw. zu verändern. Es beschrieben. handelt sich bei diesem Gerät um einen...
Seite 2 Der Regler kann auf eine 35 mm DIN- Schiene montiert werden. Der Sockel wird von einer Feder auf der Schiene gehalten, die als Zubehör geliefert wird (Best-Nr. 087B3073). Vor der Montage ist die Feder unter den Sockel zu montieren. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 3 Sicherungsfedern auf der Rückseite zusammengepreßt werden und der Regler aus der Öffnung herausgedrückt wird. Ist die Rückseite des Reglers nicht zugänglich, kann dieser mit Hilfe eines Schraubendrehers aus der Öffnung herausgekippt werden. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 4 Auswechseln der Uhr Auswechseln der Uhr Auswechseln der Uhr Auswechseln der Uhr Auswechseln der Uhr Nach Entfernen der Schrauben kann die Uhr demontiert werden, indem diese vorsichtig mit einem kleinen Schrauben- dreher von oben herausgekippt wird. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 5 Kompensationsfühler ESMR/T Externe Uhr/Übersteuerung ECA 9010 3 - 4 1 - 2 Bitte beachten Sie Der Leitungswiderstand kann eine stand von 4 Ohm entspricht einer falsche Messung ergeben. Ein Wider- Abweichung von etwa 1 Grad. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 6: Schaltbild
In den einzelnen Anlagenschaltbildern sind die Fühler usw., die unbedingt erforderlich sind, mit durchgezogenen Linien dargestellt, während die gestrichelten Linien zu Geräten führen, die wahlweise angeschlossen werden können (siehe Schaltbilder der Anlage- typen Seite 22 - 48). VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 7: Wahl Des Anlagentyps
Wahl des Anlagentyps EPU 2370 ist ein Universalregler, der für Unter den einzelnen Anlagentyp- verschiedene Anlagentypen verwendet nummern sind mehrere verschiedene werden kann. Deshalb muß der Regelungsprinzipien möglich. Wenn die Anlagentyp gewählt werden, bevor der notwendigen Fühler angeschlossen sind Regler in Betrieb genommen werden und der Anlagentyp gewählt ist, wird das...
Seite 8: Einstellung Der Anlagentypnummer
- Auf die SET-Taste (i) drücken, um die gewünschte Anlagentypnummer zu speichern. - Die schwarze Abdeckplatte wieder aufstecken. Die Regelung ist jetzt mit werkseitig eingestellten Werten gestartet. Bitte beachten Sie Änderung der werkseitig eingestellten Werte siehe Seite 13 - 21. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 9: Bedienung
Instruktion programmieren. Die Ein- stellung des reduzierten Betriebes Die restlichen 7 Stellungen werden zur erfolgt durch Schieben der Reiter zur Anzeige anderer Systemtemperaturen Mitte hin. sowie bei der Programmierung verwendet. (Siehe digitale Einstellungen Seite 13 - 21). VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 10 Anlagentyp bei den Symbolen I und II gezeigt. abhängig. Ein waagerechter Balken bedeutet geschlossenen Kontakt. Manueller Betrieb. Alle Regelungsfunktionen sind außer Betrieb. Der Stellantrieb kann manuell mit den (+) und (-) Tasten betätigt werden. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 11: Zeitsteuerung
Kontaktsatz in der externen Uhr nicht goldbeschichtet ist. Der Kontaktsatz ist an einen der Ein- gänge von ECA 9010 anzuschließen, und folgende Zeitsteuerungsfunktionen sind möglich: ECA 9010 Funktion Klemme Nenntemperatur 2 und 3 Reduzierte Temperatur 1 und 3 VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 12: Übersteuerung Mit Esme
Potentiometer mit einem Ω-Wert auf Uhr angeschlossen ist. 78 Ω verwendet werden. Der Einstell- Allgemeiner Frostschutz EPU 2370 hat eine Frostschutzfunktion, Bitte beachten Sie: Der endgültige die bei Temperaturen an den Fühlern Frostschutz hängt von der gewählten unter 6 °C aktiviert wird. Wenn die Anwendung ab.
Seite 13: Digitale Einstellungen
(siehe Positionsübersicht (j) auf der Seite 14). Positionswahl Schalter (f) ist bei der Wahl von Zeile 0 - 9, die (+) und (-) Tasten sind bei der Wahl von Spalte 0 - 4 zu benutzen. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 14: Positionsübersicht (Matrix)
−20 bis 110 °C P9.0 Reduzierte Temperatur −20 bis 110 °C * Siehe Beschreibung der Funktionen der Positionen Seite 15 - 21. Die Werkseinstellungen sind unter den betreffenden Anlagentypen aufgeführt (siehe Seite 22 - 48). VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 15: Positionen
3 Zeitsteuerung - gemäß Kanal 3 von ECA 9020 oder Kanal 1 des Hauptreglers. 4 Zeitsteuerung - gemäß Kanal 4 von ECA 9020 oder Kanal 2 des Hauptreglers. Übersteuerung des Relaisausgangs R1 kann mit externer Übersteuerungseinheit oder mit dem Betriebsartenwahlschalter erfolgen, unabhängig von der Einstellung in P 0.3. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 16 Einstellung der Laufzeit des Ventil-Stellantriebs von ganz geschlossenem bis ganz geöffnetem Ventil für die verwendete Ventil/Stellantrieb-Kombination. Wenn die richtige Zeit für die Stellantrieb/Ventil-Kombination eingestellt wird, kann die Nachstellzeit T in Sekunden eingegeben werden (P 3.4). VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 17 Wenn auf dem Display (- -) eingestellt wird, ist diese Funktion ausgeschaltet. P 3.4 Nachstellzeit - Tn: 1 - 899 s Einstellung der Nachstellzeit - Tn. Eine kurze Zeit ergibt eine schnelle, eventuell jedoch instabile Regelung. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 18 Bitte beachten Sie: Der Eingang für den externen Sollwert hat eine Zeitkonstante von 1 Minute. Maximalbegrenzung im PI-Kreis: − − − − − 20 bis 110 °C P 5.4 Einstellung der höchstzulässigen Temperatur im PI-Kreis. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 19 Die Kompensation beeinflußt den Sollwert für den Fühler S1. Der Wert gibt die Temperatur an, bei der die Kompensation beginnt, und das Vorzeichen gibt die Maximal- oder Minimalkompensation an. (+): max. Kompensation (-): min. Kompensation VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 20 (+): die Sollwerttemperatur wird angehoben (-): die Sollwerttemperatur wird gesenkt Minimalbegrenzung im PI-Kreis: − − − − − 20 bis 110 °C P 6.4 Einstellung der niedrigsten zulässigen Temperatur im PI-Kreis. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 21 S1 bei PI-Regelung oder für den Fühler S2 bei P+PI-Regelung. Reduzierte Temperatur: − − − − − 20 bis 110 °C P 9.0 Einstellung der gewünschten reduzierten Temperatur. Die Einstellung gilt für den Fühler S1 bei PI-Regelung oder für den Fühler S2 bei P+PI-Regelung. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 22: Anlagentyp 1-A, 1-B Und 1-C - Wassererwärmungsanlagen
Regelungsprinzip für 1-A und 1-B: PI-Regelung der Warmwasser- Kreislauf des Wärmetauschers/ temperatur (Zapftemperatur) am S1. Speichers konstant gehalten. Die Temperatur wird durch die Regelung Umwälzpumpe P1 wird vom Relais R1 mit dem Stellgerät M im primären gesteuert. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 23 Betriebszuständen ist der folgenden Tabelle zu entnehmen. Betriebs- Relais 1 Relais 2 zustand Bereitschaft Reduziert Normal Frost *) Beim Wechsel von Tag auf Nacht ist R1 3 Minuten verzögert. 0 = offener Relaiskontakt 1 = geschlossener Relaiskontakt VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 25 P8.0 Nenn- warmwasser- temperatur Einstellungen im Zusammenhang mit Fühlern S3 und S4 Werk: 50 °C sowie ext. Sollwert S5. P9.0 Reduzierte Warmwasser- temperatur Werk: 40 °C Weitere Informationen sind auf Seite 11 zu finden. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 26 Anlagentyp 1-D und 1-E - Wassererwärmungsanlagen Anw. 1-D - Wassererwärmungsanlage mit Speicherladesystem (Zirkulations- leitung am Speicher angeschlossen). Anw. 1-E - Wassererwärmungsanlage mit Speicherladesystem (Zirkulations- leitung am Wärmetauscher angeschlossen). VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 27: Anlagentypen
R1 3 Minuten verzögert. Wenn die Ausschalttemperatur im **) Relaiskontakt R2 wird bei Ladebedarf Speicher erreicht ist, hängt die Funktion ON/OFF gesteuert. des Stellgerätes von der Einstellung in P1.2 ab. 0 = offener Relaiskontakt 1 = geschlossener Relaiskontakt VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 29 P8.0 Nenn- Warmwasser- temperatur Einstellungen im Zusammenhang mit Fühlern S3 und S4 Werk: 50 °C sowie ext. Sollwert S5. P9.0 Reduzierte Warmwasser- temperatur Werk: 40 °C Weitere Informationen sind auf Seite 11 zu finden. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 30: Anlagentyp 2-A Und 2-B - Radiatorheizungsanlagen
Anw. 2-B - Radiatorheizungsanlage mit Regelung der konstanten Raumtemperatur Regelungsprinzip Regelung des Stellantriebs M konstant PI-Regelung der Vorlauftemperatur (S1) gehalten. Umwälzpumpe P1 wird vom und P-Regelung der Raumtemperatur Relais R1 gesteuert. (S2). Die Raumtemperatur wird durch VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 31 Ventil geschlossen und die Pumpe ausgeschaltet, bis die Raumtemperatur auf die gewünschte Temperatur gefallen ist. Danach wird das Ventil ge- öffnet und die Pumpe gestartet, bis die Raumtemperatur 1 Grad gestiegen ist. - Der Relaiszustand bei verschiedenen VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 33 Einstellungen im Zusammenhang mit Fühler S2 vorlauf-/raum- temperatur Einstellungen im Zusammenhang mit Fühlern S3, S4 Werk: 60 20°C und S6 sowie ext. Sollwert S5. P9.0 Reduzierte Vorlauf-/Raum- temperatur Werk: 40 15°C Weitere Informationen sind auf Seite 11 zu finden. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 34: Anlagentyp 3 - Heizungsanlage Mit Warmlufterzeugern
Die Kurven Wenn die Rücklauf-temperatur 10°C werden in P 6.2 und P 6.3 bzw. in oder niedriger ist, wird der Sollwert für P 7.2 und P 7.3 eingestellt. S1 angehoben, so daß das Ventil öffnet. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 35 Ventil geschlossen und der Ventilator ausgeschaltet, bis die Raumtemperatur auf die gewünschte Temperatur gefallen ist. Danach wird das Ventil ge- öffnet und der Ventilator gestartet, bis die Raumtemperatur 1 Grad gestiegen ist. - Der Relaiszustand bei verschiedenen VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 37 Werk: 5 P8.0 Nenn- raum- temperatur Einstellungen im Zusammenhang mit Fühlern S3, S4 Werk: 20 °C und S6 sowie ext. Sollwert P9.0 Reduzierte Raum- temperatur Werk: 15 °C Weitere Informationen sind auf Seite 11 zu finden. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 38: Anlagentyp 4-A Und 4-B - Fußbodenheizungsanlagen
Relais R1 gesteuert. Anw. 4-B - Fußbodenheizungsanlage mit konstanter Raumtemperatur Regelungsprinzip Regelung des Stellantriebs M konstant PI-Regelung der Vorlauftemperatur (S1) gehalten. Die Umwälzpumpe wird vom und P-Regelung der Raumtemperatur Relais R1 gesteuert. (S2). Die Raumtemperatur wird durch VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 39 1 Bei reduzierter Temperatur wird das Ventil geschlossen und die Pumpe ausgeschaltet, bis die Raumtemperatur auf die gewünschte Temperatur gefallen ist. Danach wird das Ventil ge- öffnet und die Pumpe gestartet, bis die Raumtemperatur 1 Grad gestiegen ist. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 41 Einstellung im Zusammenhang mit Fühler S2 vorlauftemp. Werk: 40 20°C P9.0 Einstellungen im Zusammenhang mit Fühlern S3, S4 Reduzierte und S6 sowie ext. Sollwert Vorlauf-/Raum- temperatur Werk: 30 18°C Weitere Information sind auf Seite 11 zu finden. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 42: Anlagentyp 5-A Und 5-B - Lüftungsanlagen
Stellantriebs M im primären Kreislauf (Kanaltemperatur - S1) und P-Regelung des Wärmetauschers konstant gehalten. der Raumtemperatur (S2). Die Ventilator P1 wird vom Relais R1 und Temperatur wird durch Regelung des Klappe P2 vom Relais R2 gesteuert. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 43 Ventil geschlossen. öffnet und der Ventilator gestartet, Gleichzeitig wird Alarmkode 6 in P7.1 bis die Raumtemperatur 1 Grad angezeigt und die Leuchtdiode blinkt. gestiegen ist. Wichtig: Falls kein Brandschutz- - Der Relaiszustand bei verschiedenen VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 44 P1.2 = 0 Uhr*) Reduziert P1.2 = 1 Uhr*) Normal Uhr*) Frost *) Relaiskontakt R2 ist bei reduzierter Temperatur geschlossen. 0 = offener Relaiskontakt 1 = geschlossener Relaiskontakt Elektrisches Anschlußbild - Anlagentyp 5-A und 5-B VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 45 Einstellungen im Zusammenhang mit Fühler S2 Raumtemp. Werk: 30 20°C P9.0 Einstellungen im Zusammenhang mit Fühlern S3, S4 Reduzierte und S6 sowie ext. Sollwert Kanal-/Raum- temperatur Werk: 20 15°C Weitere information sind auf Seite 11 zu finden. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 46: Anlagentyp 6-A Und 6-B - Kälteanlagen
Anw. 6-B - Kühlanlage mit konstanter Raumtemperatur Regelungsprinzip PI-Regelung der Kühlsoletemperatur des Stellantriebs M konstant gehalten. (S1) und P-Regelung der Die Umwälzpumpe wird vom Relais R2 Raumtemperatur (S2). Die und der Ventilator P1 vom Relais R1 Raumtemperatur wird durch Regelung gesteuert. VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 47 Sollwert geregelt (P 9.0). Der Ventilator ist 0 = offener Relaiskontakt konstant eingeschaltet. 1 = geschlossener Relaiskontakt 1 Bei Spartemperatur wird das Ventil geschlossen und Elektrisches Anschlußbild - Anlagentyp 6-A und 6-B VI.72.M4.03 © Danfoss 3/98 BC-HM...
Seite 48 Einstellungen im Zusammenhang mit Fühler S2 temperatur Werk: 5 20°C P9.0 Einstellungen im Zusammenhang mit Fühlern S3, S4 Spar- und S6 sowie ext. Sollwert temperatur Werk: 10 30°C Weitere Information sind auf Seite 11 zu finden. VI.72.M4.03 © Danfoss 3/98 BC-HM...
