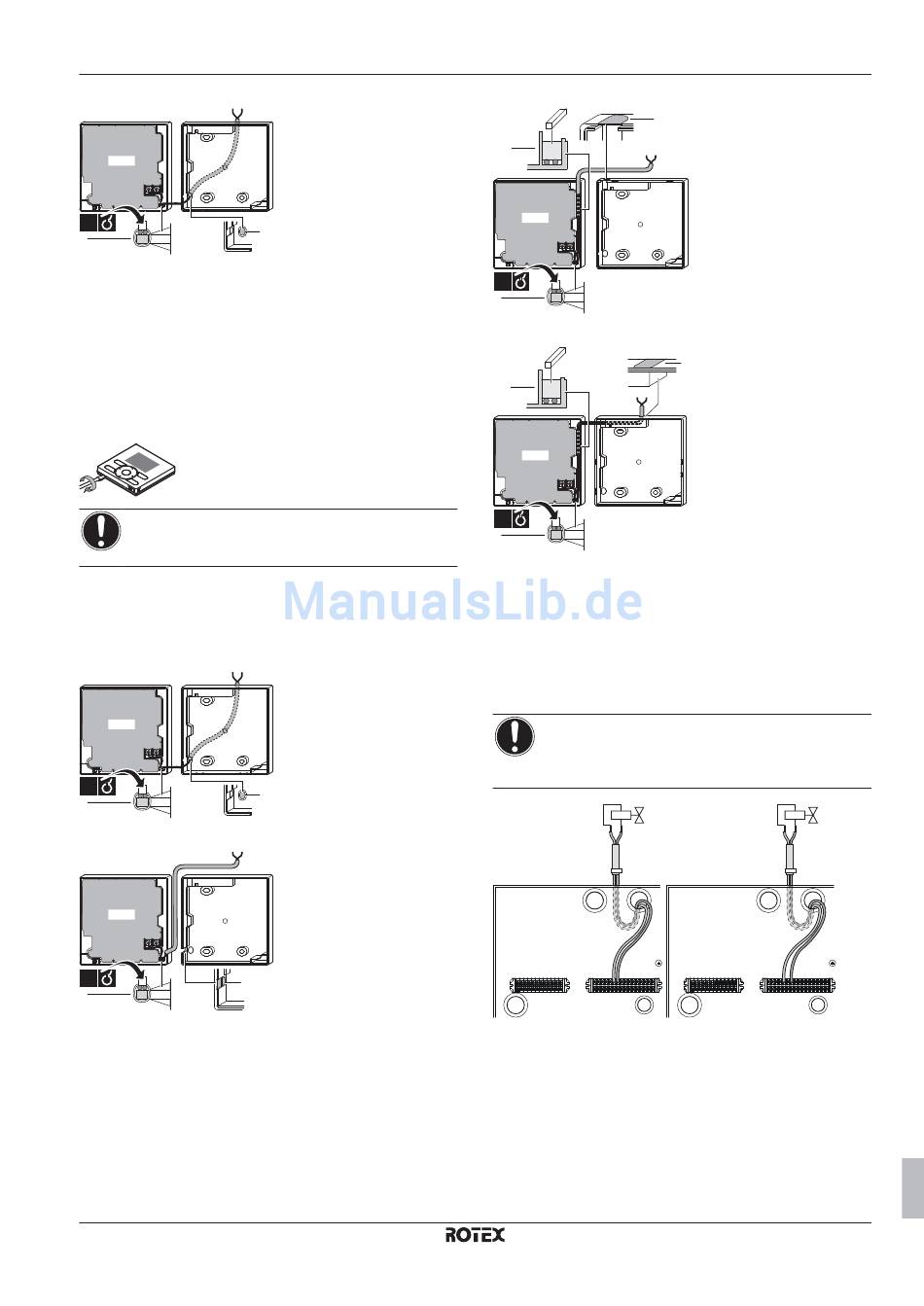

Von der Rückseite
PCB
1x
b
Schneiden Sie diesen Teil für die Durchführung der Kabel
a
mit einer Kneifzange oder dergleichen aus.
Befestigen Sie die Kabel mit dem Kabelhalter und der
b
Klemme am vorderen Teil des Gehäuses.
5 Bringen Sie die Frontblende wieder an der Rückblende an.
So befestigen Sie die Benutzerschnittstelle an der
Wand bei Installation als Raumthermostat
1 Stecken Sie einen Schraubendreher in die Schlitze unter der
Benutzerschnittstelle
und
vorsichtig von der Rückblende ab.
HINWEIS
Die Platine befindet sich in der Frontblende der
Benutzerschnittstelle. Vermeiden Sie Beschädigungen.
2 Befestigen Sie die Rückblende der Benutzerschnittstelle an der
Wand.
3 Schließen Sie die Drähte gemäß der Abbildung unten an die
Benutzerschnittstelle an.
Von der Rückseite
PCB
1x
b
Von der linken Seite
PCB
1x
a
b
RGSQH10S18AA9W
ROTEX HPU ground
4P353879-1 – 2014.03
a
nehmen
Sie
die
Frontblende
a
Von oben
a
b
PCB
1x
b
Von der Mitte oben
b
PCB
1x
b
Schneiden Sie diesen Teil für die Durchführung der Kabel
a
mit einer Kneifzange oder dergleichen aus.
Befestigen Sie die Kabel mit dem Kabelhalter und der
b
Klemme am vorderen Teil des Gehäuses.
4 Bringen Sie die Frontblende wieder an der Rückblende an.
4.5.6
So schließen Sie das Absperrventil an
1 Schließen Sie das Ventilsteuerkabel an die entsprechenden
Klemmen wie in der Abbildung unten dargestellt an.
HINWEIS
Die
Verkabelung
ist
geschlossen) und einem NO-Ventil (normal geöffnet)
unterschiedlich.
M2S
NO
X5M
X2M
6 7
5
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
4 Installation
a
bei
einem
NC-Ventil
(normal
M2S
NC
X5M
X2M
5
7
6
Installationsanleitung
13
