Die Anforderungen an die Rohrleitungslänge und den
Höhenunterschied sind in Tabelle 4.2 zusammengefasst
und werden im Folgenden ausführlich beschrieben.
1.
Anforderung 1:
Die Rohrleitung zwischen dem am
weitesten entfernten Innengerät (N14) und der ersten
Außenabzweigung (M) darf 150 m (tatsächliche
Länge) und 175 m (äquivalente Länge) nicht
überschreiten. (Die äquivalente Länge jeder Abzwei-
gung beträgt 0,5 m und die äquivalente Länge jedes
Abzweigkopfes 1 m)
Anforderung 2:
2.
Die Rohrleitung zwischen dem am
weitesten entfernten Innengerät (N14) und der ersten
Innenabzweigung (A) darf nicht länger als 40 m sein
(Ʃ{L2 bis L5} +e≤40 m oder Ʃ{L6 bis L10} + n≤40 m),
ausgenommen, die folgenden Bedingungen sind
erfüllt und die folgenden Maßnahmen werden
ergriffen, in diesem Fall beträgt die zulässige Länge
bis zu 90 m.
Bedingungen:
a) Alle
Innenraum-Zusatzrohrleitungen
Innengerät bis zur nächstgelegenen Abzweigung)
dürfen nicht länger als 40 m sein (a bis n jeweils
≤ 40 m).
b) Der Längenunterschied zwischen {der Rohrleitung
vom ersten Innenabzweig (A) zum am weitesten
entfernten Innengerät (N14) } und {der Rohrleitung
vom ersten Innenabzweig (A) zum nächstgelegenen
Innengerät (N1)} beträgt nicht mehr als 40 m. D.h.:
(Ʃ{L6 bis L10} + n) - (L2 + a) ≤ 40 m.
Maßnahmen:
a)
Erhöhen Sie den Durchmesser der Gasleitungen im
Innenbereich (die Rohrleitung zwischen der ersten
Innenabzweigung und allen anderen Innenabzwei-
gungen, L2 bis L10) wie folgt, mit Ausnahme der
Hauptrohre im Innenbereich, die bereits die gleiche
Größe wie das Hauptrohr (L1) haben, für die dann
keine Durchmessererhöhung erforderlich ist.
Tabelle 4.3 Rohrdurchmesser, zulässiger Vergröße-
rungsdurchmesser (mm)
Ø9,52 bis Ø12,7 Ø12,7 bis Ø15,9 Ø15,9 bis Ø19,1
Ø19,1 bis Ø22,2 Ø22,2 bis Ø25,4 Ø25,4 bis Ø28,6
Ø28,6 bis Ø31,8 Ø31,8 bis Ø38,1 Ø38,1 bis Ø41,3
Ø41,3 bis Ø44,5 Ø44,5 bis Ø50,8
3. Anforderung 3: Der größte Niveauunterschied
zwischen Innengerät und Außengerät darf 50 m
(wenn sich das Außengerät oberhalb befindet) bzw.
40 m (wenn sich das Außengerät unterhalb befindet)
nicht überschreiten. Zusätzlich: Wenn sich das
Außengerät oberhalb befindet und der Höhenunter-
schied über 20 m beträgt, wird empfohlen, alle 10 m
einen Ölrücklaufbogen mit den in Abbildung 4.11
angegebenen Abmessungen in die Gasleitung der
Hauptleitung einzubauen.
Tabelle 4.4
(von
jedem
4.3.3 Durchmesser der Rohrleitungen
1) Auswahl des Durchmessers der Hauptrohrleitung
●
Tabelle 4.5
Ø50,8 bis Ø54,0
21
R
R
D
Ø19,1 Ø22,2 Ø25,4 Ø28,6 Ø31,8 Ø38,1
D
R
≥ 31
≥ 45
H
≥ 300
Ø41,3
Ø44,5
Ø50,8
D
R
≥ 80
H
≥ 500
Die Hauptrohrleitung (L1) und die erste Innenab-
zweigung (A) müssen gemäß Tabelle 4.5 und
Tabelle 4.6 dimensioniert werden.
Gleichwertige Länge zwischen dem am
weitesten entfernten Innengerät und der
HP von
ersten Außenabzweigung < 90 m
ODU
Flüssig-
Gasseite
keitsseite
(mm)
(mm)
Φ25.4
Φ12.7
12~14HP
Φ28.6
Φ12.7
16HP
Φ28.6
Φ15.9
20~24HP
26~34HP
Φ31.8
Φ19.1
36~54HP
Φ38.1
Φ19.1
56~66HP
Φ41.3
Φ19.1
68~82HP
Φ44.5
Φ22.2
84~88HP
Φ50.8
Φ22.2
D

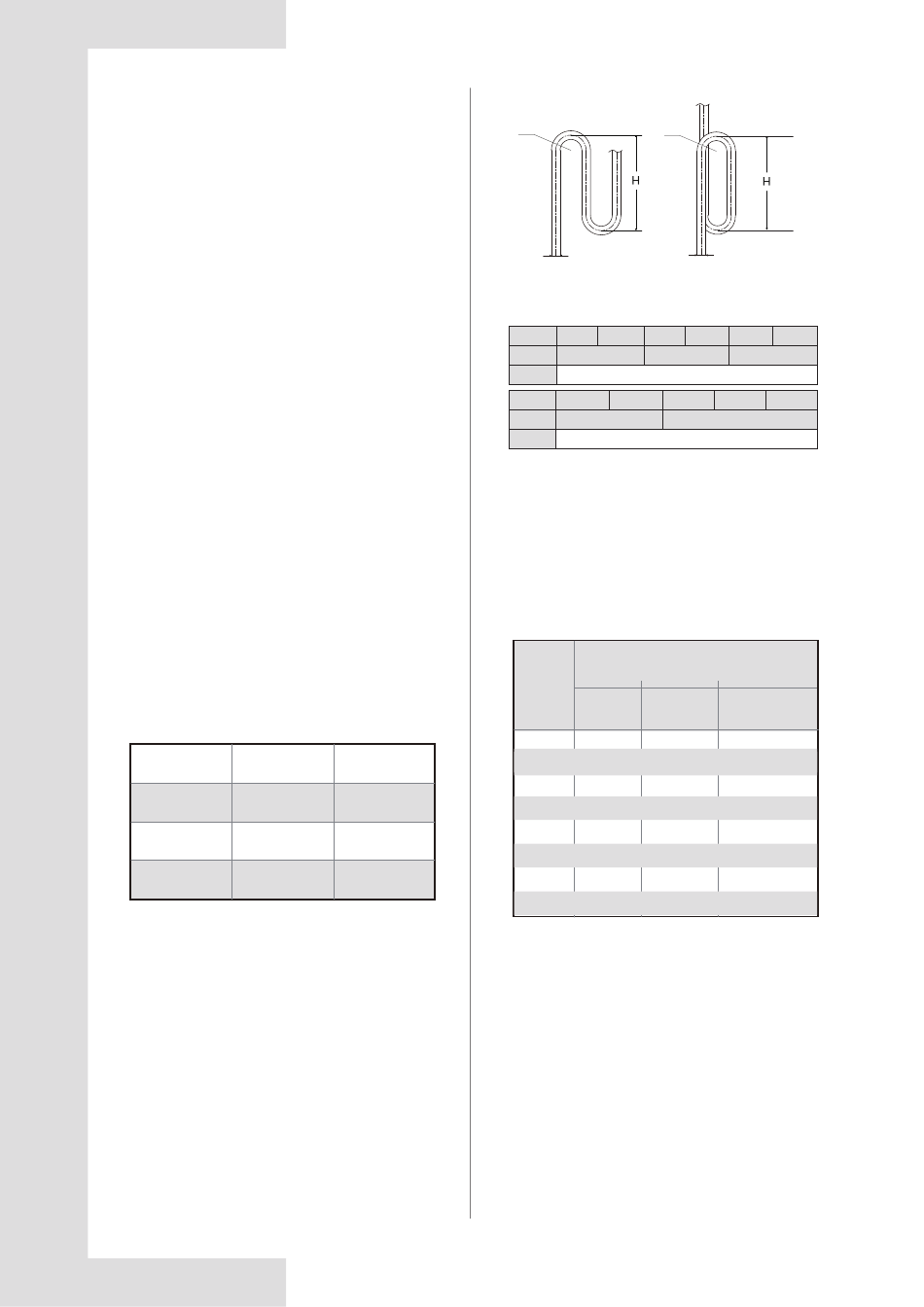

Abb. 4.11
Einheit: mm
≥ 60
Ø54,0
Ø63,5
≥ 90
Erster
Innenabzweig
FQZHN-02D
FQZHN-03D
FQZHN-03D
FQZHN-03D
FQZHN-04D
FQZHN-05D
FQZHN-05D
FQZHN-06D
