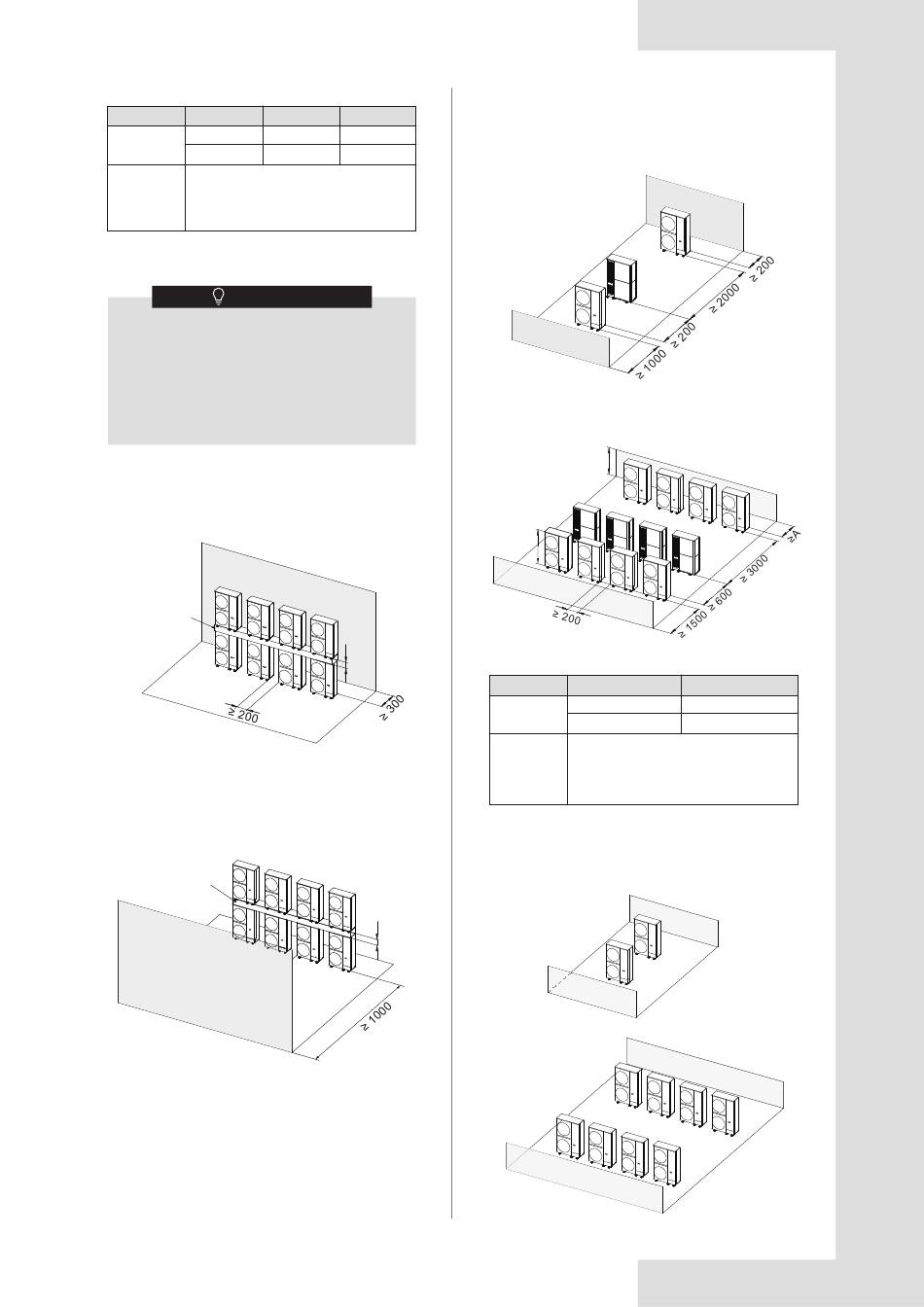

Tabelle 5.3
Bedingung
L2
0<L1<1/2H
L1≤H
1/2H≤L1≤H
Stellen Sie sicher, dass der Installati-
onsraum "L1 ≤ H" entspricht, oder
L1>H
installieren Sie einen Luftkanal, um die
Luft aus dem Raum abzuführen.
Gestapelte Installation
HINWEIS
Es sind nur 2 gestapelte Ebenen bei der
Installation zulässig.
Bei dieser Installationsmethode muss das
obere Außengerät mit einem zentralen
Ablass ausgestattet werden.
In Regionen mit extremer Kälte ist die
gestapelte Installation unzulässig.
Nur die Lufteinlassseite des Außengeräts weist
Hindernisse auf:
Einheit: mm
Bereich für die
Abwasserbe-
handlung
Nur die Lufteinlassseite des Außengeräts weist
Hindernisse auf:
Einheit: mm
Bereich für
die Abwasser-
behandlung
A1
A2
200
300
300
450
≥ 200
Abb. 5.12
≥ 200
Abb. 5.13
30
Wenn Außengeräte in Reihen auf einem Dach
installiert werden
Wenn in jeder Reihe ein Außengerät installiert ist:
Einheit: mm
Wenn zwei oder mehr Außengeräte nebeneinander
in einer Reihe installiert sind:
Einheit: mm
L2
H
Tabelle 5.4
Bedingung
L2
0<L2<1/2H
L2≤H
1/2H≤L2≤H
Stellen Sie sicher, dass der Installati-
onsraum "L2 ≤ H" entspricht, oder
L2>H
installieren Sie einen Luftkanal, um die
Luft aus dem Raum abzuführen.
Es ist unzulässig, dass bei einer Reiheninstallation der
Außengeräte der Luftauslass eines Geräts gegenüber
dem Lufteinlass eines anderen Geräts liegt:
Einheit: mm
Abb. 5.16
Abb. 5.14
Abb. 5.15
A
300
450
× Falsch
× Falsch
