7.6 Nachbesserungen nach
Abschluss des Testlaufs mit
Fehlern
Der Testlauf gilt als abgeschlossen, wenn kein Fehler-
code auf der Benutzeroberfläche oder dem Display des
Außengeräts angezeigt wird. Wenn ein Fehlercode
angezeigt wird, beheben Sie den Vorgang anhand der
Beschreibung in der Fehlercode-Tabelle. Versuchen Sie,
den Testlauf erneut durchzuführen, um zu überprüfen, ob
die Ausnahme korrigiert wurde.
INFORMATIONEN
Einzelheiten zu anderen Fehlercodes im Zusam-
menhang mit dem Innengerät finden Sie in der
Installationsanleitung des Innengeräts.
7.7 Bedienung dieses Geräts
Sobald die Installation dieses Geräts abgeschlossen ist
und der Testlauf der Außen- und Innengeräte erfolgt ist,
können Sie das System in Betrieb nehmen.
Die
Benutzeroberfläche
des
angeschlossen werden, um die Bedienung des Innenge-
räts zu erleichtern. Weitere Einzelheiten entnehmen Sie
bitte der Installationsanleitung des Innengeräts.
8 WARTUNG UND REPARATUR
INFORMATIONEN
Veranlassen Sie, dass das Installationspersonal
oder der Servicetechniker einmal im Jahr eine
Wartung durchführt.
8.1 Überblick
Dieses Kapitel enthält die folgenden Informationen:
●
Ergreifen Sie bei der Wartung und Reparatur der
Anlage vorbeugende Maßnahmen gegen elektrische
Gefahren.
●
Rückgewinnungsvorgang für Kältemittel.
8.2 Sicherheitsvorkehrungen für
Wartung
HINWEIS
Bevor
Wartungs-
oder
durchgeführt werden, berühren Sie die Metalltei-
le des Geräts, um statische Elektrizität abzulei-
ten und die Platine zu schützen.
8.2.1 Vermeiden von elektrischen Gefahren
Bei der Wartung und Reparatur des Wechselrichters:
1. Öffnen Sie den Deckel des Schaltkastens erst nach
Ablauf von 5 Minuten nach dem Abschalten der Strom-
versorgung.
2. Vergewissern Sie sich, dass die Stromversorgung
ausgeschaltet ist, bevor Sie mit dem Messgerät die
Spannung zwischen dem Hauptkondensator und der
Hauptklemme messen, um sicherzustellen, dass die
Kondensatorspannung im Hauptstromkreis weniger als
36 VDC beträgt. Die Position der Hauptklemme ist auf
dem Schaltplanetikett angegeben (Anschluss von CN38
auf der Kompressorantriebs-Platine).
Innengeräts
sollte
Reparaturarbeiten
55
3. Bevor Sie die Platine oder Bauteile (einschließlich der
Klemmen) berühren, vergewissern Sie sich, dass die
statische Elektrizität in Ihrem eigenen Körper abgeleitet
wurde. Dazu können Sie das Blech des Außengeräts
berühren. Wenn es die Umstände erlauben, tragen Sie
bitte ein antistatisches Armband.
4. Ziehen Sie während der Wartung den Stecker des
Stromversorgungskabels des Ventilators heraus, um zu
verhindern, dass sich das Ventilator dreht, falls es
draußen windig ist. Bei starkem Wind dreht sich der
Ventilator und erzeugt Strom, der den Kondensator
aufladen kann, wodurch der Kondensator oder die
Klemmen einen Stromschlag verursachen können.
Achten Sie bitte auch auf eventuelle mechanische
Schäden. Die Flügel eines mit hoher Geschwindigkeit
rotierenden Ventilators sind sehr gefährlich und können
nicht von einer Person allein angehalten werden.
5. Denken Sie daran, nach Abschluss der Wartungsar-
beiten den Stecker des Ventilators wieder an die
Klemme anzuschließen, da sonst eine Störung an der
Hauptsteuerplatine gemeldet wird.
6. Wenn das Gerät eingeschaltet ist, läuft der Ventilator
des Geräts mit automatischer Schneeblasfunktion
periodisch an. Stellen Sie deshalb sicher, dass die
Stromversorgung des Ventilators getrennt ist, bevor Sie
den Ventilator berühren.
Die entsprechenden Einzelheiten entnehmen Sie bitte
dem Schaltplan auf der Rückseite des Kastendeckels im
Elektroschaltkasten.
9 TECHNISCHE DATEN

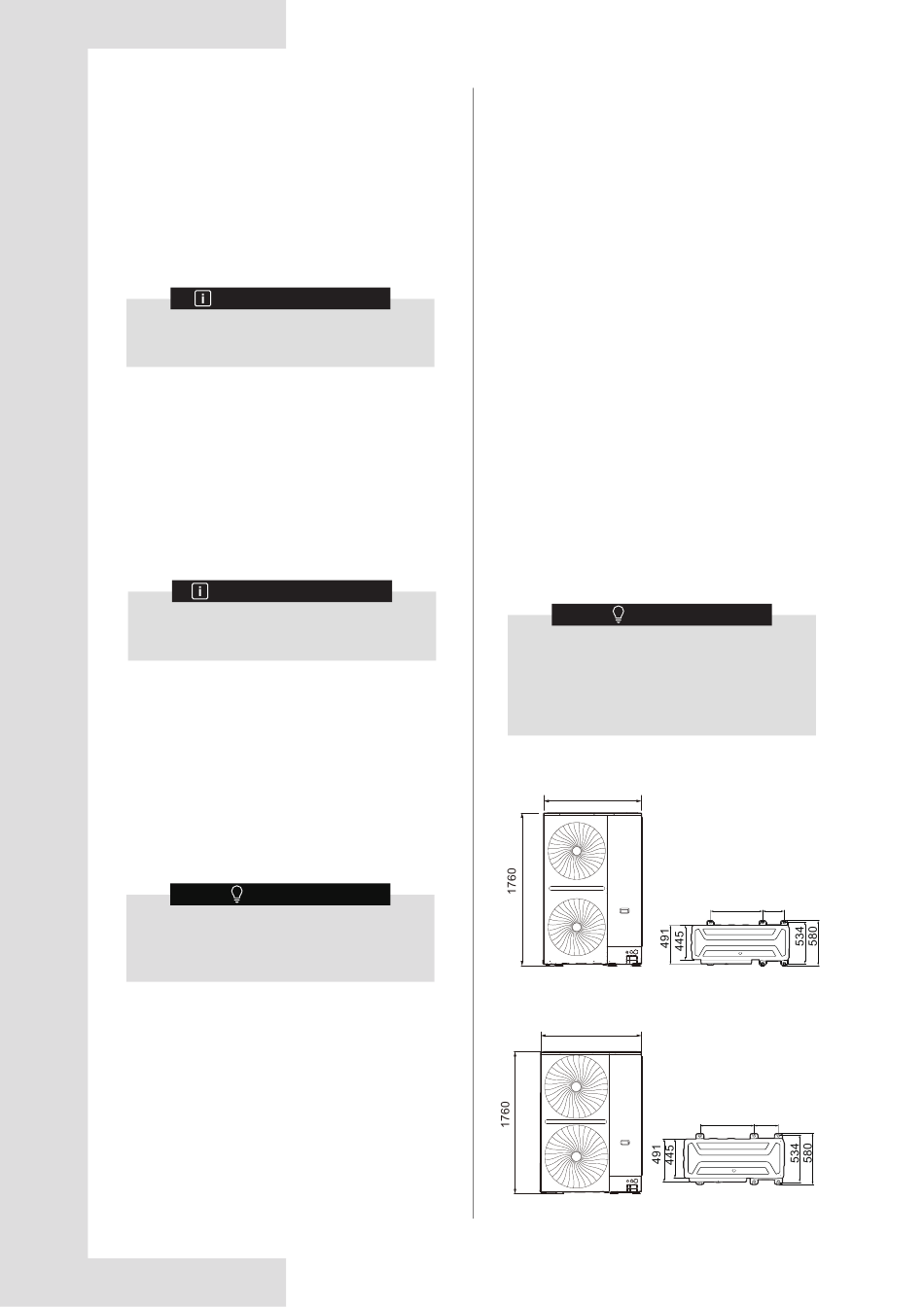

9.1 Abmessungen
HINWEIS
●
Die Produktabmessungen können sich je nach
verwendeter Platte geringfügig unterscheiden,
Toleranzbereich ±30 mm, die tatsächliche Größe
ist für Ihren Einkauf maßgeblich.
●
Das Produktbild auf der Seite dient nur als
Referenz.
12–14 HP
1130
16–22 HP
1250
Einheit: mm
614
278
Abb. 9.1
278
674
Abb. 9.2
