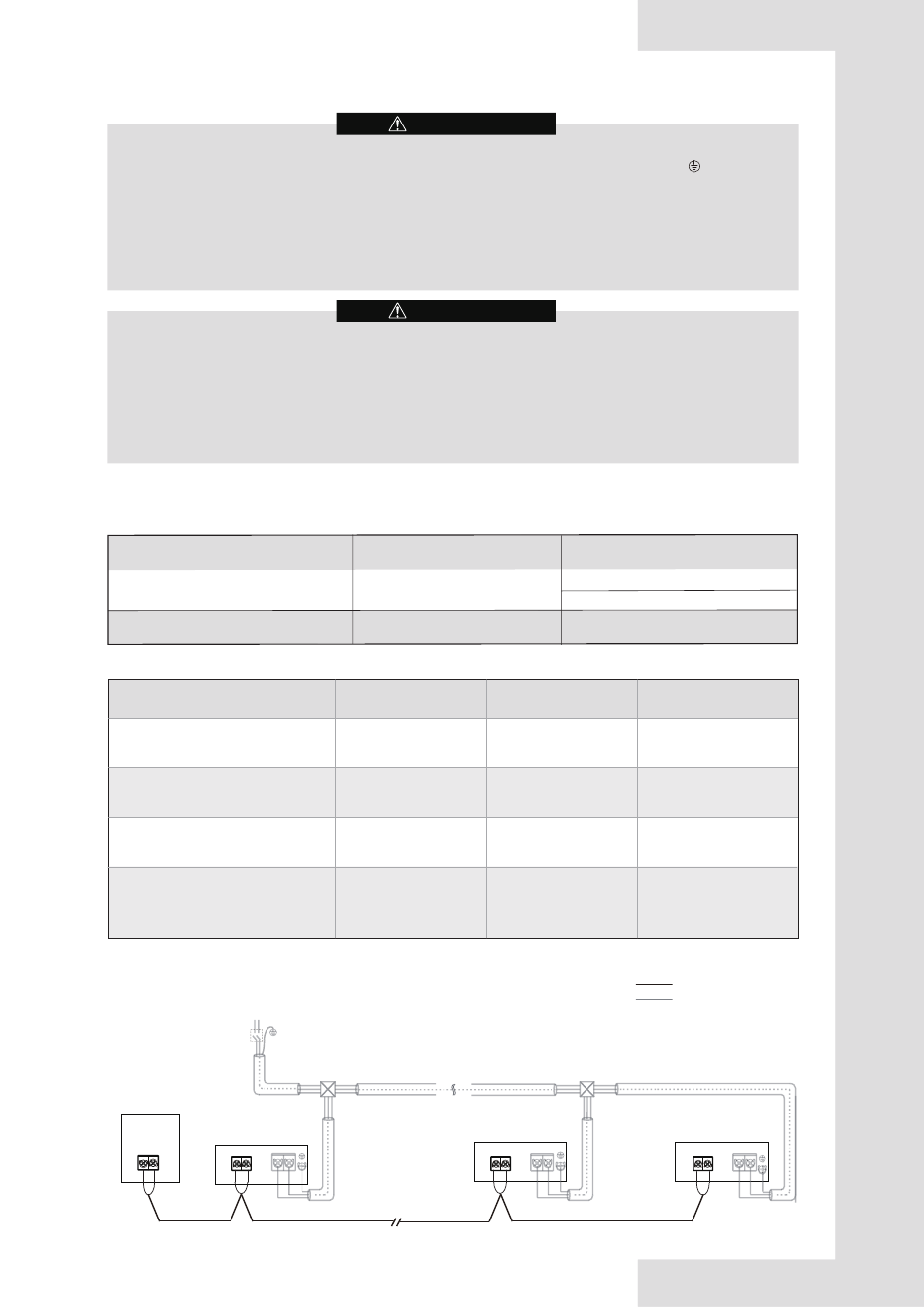

5.10.4 Anschließen der Kommunikationsverkabelung
●
Schließen Sie die Kommunikationsleitung nicht an, wenn das Gerät eingeschaltet ist.
●
Verbinden Sie die Abschirmungsnetze an beiden Enden des abgeschirmten Kabels mit dem Blech "
schen Anschlusskastens.
●
Schließen Sie das Netzkabel nicht an den Anschluss der Kommunikationsleitung an, da sonst die Hauptplatine beschä-
digt wird.
●
Schließen Sie kein System an, das sowohl HyperLink (M1 M2) Kommunikationsleitungen als auch PQ-Kommunikati-
onsleitungen enthält.
●
Es ist unzulässig, die Verbindung zwischen den beiden Kommunikationsanschlüssen (nach oben zu IDU) und (nach
unten zu IDU) des Repeaters zu vertauschen.
●
Die Verkabelung vor Ort muss den einschlägigen Vorschriften des jeweiligen Landes/der jeweiligen Region entspre-
chen und von Fachleuten durchgeführt werden.
●
Die Kommunikationsleitungen der Innen- und Außengeräte können nur aus dem Haupt-Gerät herausgeführt und
angeschlossen werden.
●
Das ODU ist häufig eine parallel geschaltete Art von Mehrfachmodulen, und die Kommunikationsleitungen zwischen
den ODUs müssen in Reihe geschaltet werden.
●
Wenn eine einzelne Kommunikationsleitung nicht lang genug ist, muss die Verbindung gecrimpt oder gelötet werden,
und der Kupferdraht an der Verbindung darf nicht freiliegen.
Bevor Sie die Kommunikationskabel anschließen, wählen Sie bitte den geeigneten Kommunikationsmodus entsprechend dem
Innengerätetyp aus und beachten Sie die folgende Tabelle.
Tabelle 5.10 Kommunikationsmodus
IDU- und ODU-Typ
Alle IDUs und ODUs gehören zur V8-Serie
Mindestens ein IDU oder ODU gehört
nicht zur V8-Serie
Tabelle 5.11 Spezifikation für Kommunikationsverkabelung
Kommunikationsmodus
RS-485 (P Q E) Kommunikation
RS-485 (P Q) Kommunikation
HyperLink (M1 M2)-Kommunikation (die
IDUs in einem System können über eine
separate Stromversorgung verfügen)
HyperLink (M1 M2) Kommunikation
(alle IDUs in einem System müssen
über eine einheitliche Stromversorgung
versorgt werden)
●
HyperLink (M1 M2) Kommunikationsleitungskonfiguration - IDUs mit einheitlicher Stromversorgung
L1+La+Ln ≤ 2000 m.
Kommunikationsverkabelung 2*0,75 mm
N L
Haupt-ODU
1# IDU
M1
M2
M2 L
M1
L1
WARNUNG
VORSICHT
Kommunikationsprotokoll
V8-Kommunikationsprotokoll
Nicht-V8-Kommunikationsprotokoll
Art des Kabels
PVC-ummanteltes,
flexibles, abgeschirmtes
Kupferkabel
PVC-ummanteltes,
flexibles, geschirmtes,
verdrilltes Kupferkabel
Gewöhnliches flexibles
PVC-ummanteltes Kabel
Gewöhnliches flexibles
PVC-ummanteltes Kabel
Leitungsschutzschalter
Verteilerkasten
···
2-(n-2)# IDU
N
La
42
Optionaler Kommunikationsmodus
zwischen IDU und ODU
HyperLink (M1 M2) Kommunikation
RS-485 (P Q) Kommunikation
RS-485 (P Q E) Kommunikation
Anzahl der Adern und
Drahtdurchmesser (mm
)
Kommunikationsleitung (m)
2
3х0,75
2х0,75
2х1,5
2х0,75
2
Verteilerkasten
(n-1)# IDU
M2 L N
M1
Ln
" des elektroni-
Gesamtlänge der
L ≤ 1200
L ≤ 1200
L ≤ 600
(2 Repeater erforderlich)
L ≤ 2000
Kommunikationskabel
Stromkabel
n# IDU
M1
M2 L N
Abb. 5.53
