6 KONFIGURATION
6.1 Überblick
In diesem Kapitel wird beschrieben, wie die Systemkon-
figuration nach Abschluss der Installation durchgeführt
werden kann, und es enthält weitere relevante Informati-
onen.
Folgende Informationen werden bereitgestellt:
●
Vor-Ort-Einstellungen implementieren
●
Verwendung der Testfunktion
INFORMATIONEN
Das Installationspersonal sollte dieses Kapitel lesen.

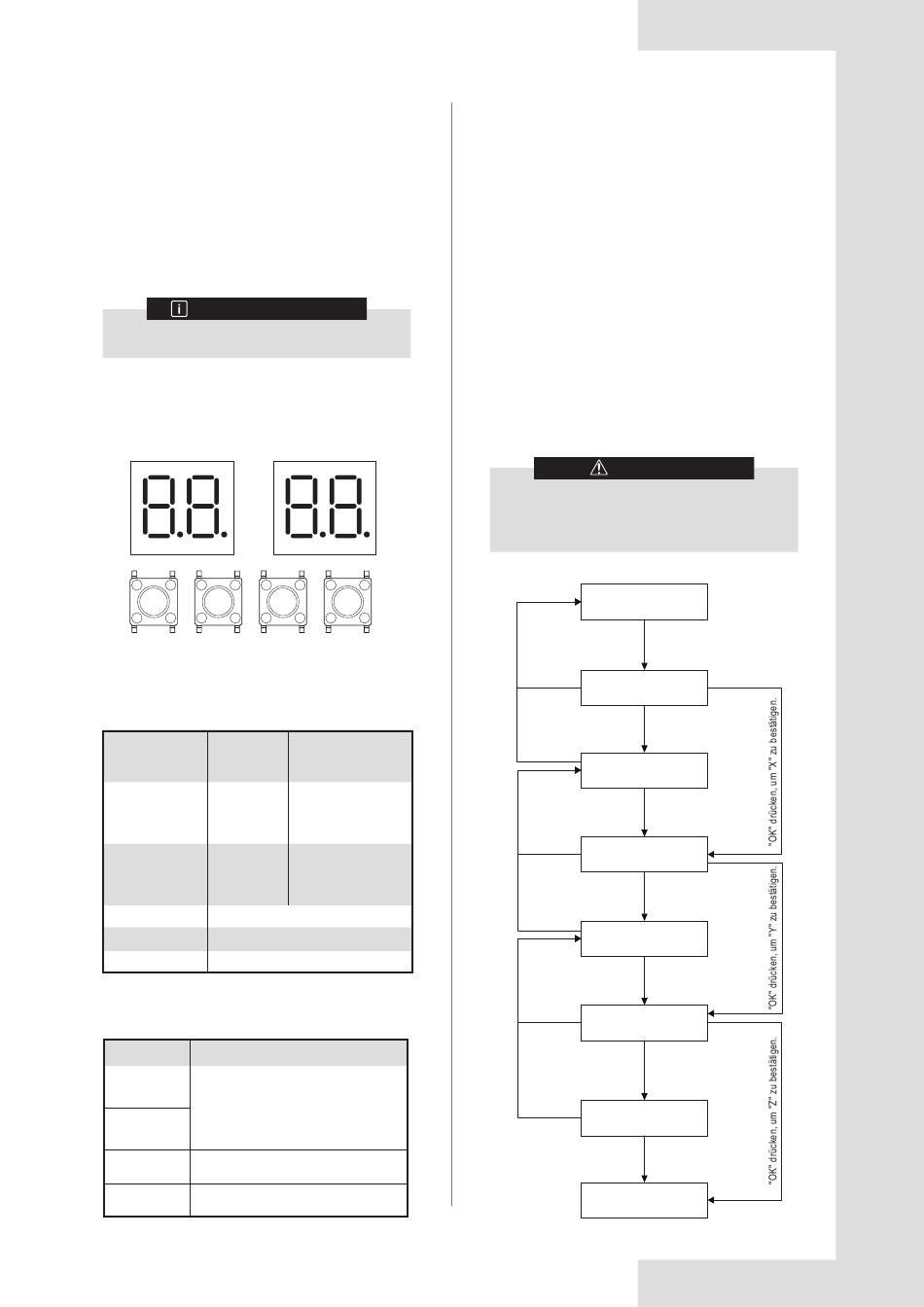

6.2 Digitalanzeige und
Tasteneinstellungen
DSP1
SW5
SW4
SW3
MENÜ
ABWÄRTS
AUFWÄRTS
6.2.1 Digitaler Anzeigeausgang
Tabelle 6.1
Auf dem DSP1
Zustand des
angezeigte
Außengeräts
Parameter
Standby
Geräteadresse
Normaler Betrieb
---
Fehler oder Sicherung Platzhalter und Fehler- oder Schutzcode
Im Menümodus
Anzeige des Menümodus-Codes
Systemtest
Anzeige des Systemprüfungscodes
6.2.2 Funktion der Tasten SW3 bis SW6
Tabelle 6.2
Funktion
Taste
Im Menümodus: vorherige und
SW3
nächste Taste für die Menümodi.
(AUFWÄRTS)
Nicht im Menümodus: Vorherige und
SW4
nächste Taste für Systemprüfungsin-
(ABWÄRTS)
formationen.
SW5
Menümodus aufrufen/verlassen.
(MENÜ)
SW6
Bestätigen, um in den angegebenen
(OK)
Menümodus zu gelangen.
DSP2
SW6
OK
Abb. 6.1
Auf dem DSP2 angezeigte
Parameter
Die Anzahl der
Innengeräte in
Kommunikation mit den
Außengeräten
Laufgeschwindigkeit des
Kompressors in
Umdrehungen pro
Sekunde
46
6.2.3 Menümodus
Nur das Haupt-Gerät verfügt über alle Menüfunktionen,
die Sekundär-Geräte bieten nur die Funktionen zur
Fehlercodeprüfung und Reinigung.
1. Halten Sie die Taste SW5 "MENÜ" 5 Sekunden
lang gedrückt, um in den Menü-Modus zu gelangen.
Auf der Digitalanzeige erscheint "n1".
2. Drücken Sie die Tasten SW3 / SW4 "AUFWÄRTS-
/ABWÄRTS", um das Menü der ersten Ebene "n1",
"n2", "n3", "n4" oder "nb" auszuwählen.
3. Drücken Sie Taste SW6 "OK", um das angegebene
Menü der ersten Ebene aufzurufen, z.B. den Modus
"n4".
4. Drücken Sie die Tasten SW3 / SW4 "AUFWÄRTS/
ABWÄRTS", um das Menü der zweiten Ebene von
"n41" bis "n47" auszuwählen.
5. Drücken Sie Taste SW6 "OK", um das angegebene
Menü der zweiten Ebene aufzurufen, zum Beispiel
den Modus "n42".
6. Drücken Sie die Tasten SW3 / SW4 "AUFWÄRTS/
ABWÄRTS", um den gewünschten Menümo-
duscode auszuwählen.
7. Drücken Sie die Taste SW6 "OK", um in den
angegebenen Menümodus zu gelangen.
VORSICHT
●
Betätigen Sie die Schalter und Taster mit
einem isolierten Stift (z. B. einem geschlos-
senen Kugelschreiber), um die Berührung
stromführender Teile zu vermeiden.
Flussdiagramm zur Auswahl des Menümodus:
Start
Drücken Sie
„MENÜ" 5
Drücken Sie "MENÜ".
Sekunden lang
Anzeige "n0"
"AUFWÄRTS" oder
Drücken Sie "MENÜ".
"ABWÄRTS" drücken,
um "X" auszuwählen
Anzeige "nX"
"OK" drücken, um "X"
Drücken Sie "MENÜ".
zu bestätigen.
Anzeige "nXY"
"AUFWÄRTS" oder
Drücken Sie "MENÜ".
"ABWÄRTS" drücken,
um "Y" auszuwählen.
Anzeige "nXY"
"OK" drücken, um "Y"
Drücken Sie "MENÜ".
zu bestätigen.
Anzeige "Z"
"AUFWÄRTS" oder
"ABWÄRTS" drücken,
Drücken Sie "MENÜ".
um "Z" zu wählen.
Anzeige "Z"
"OK" drücken, um "Z"
zu bestätigen.
Bestätigen von "Z"
